EdilKamin Point Plus - Page 70

- 70 -
ESPAÑOL
g
f
d
c
b
a
e
b
d
c
8
e
g

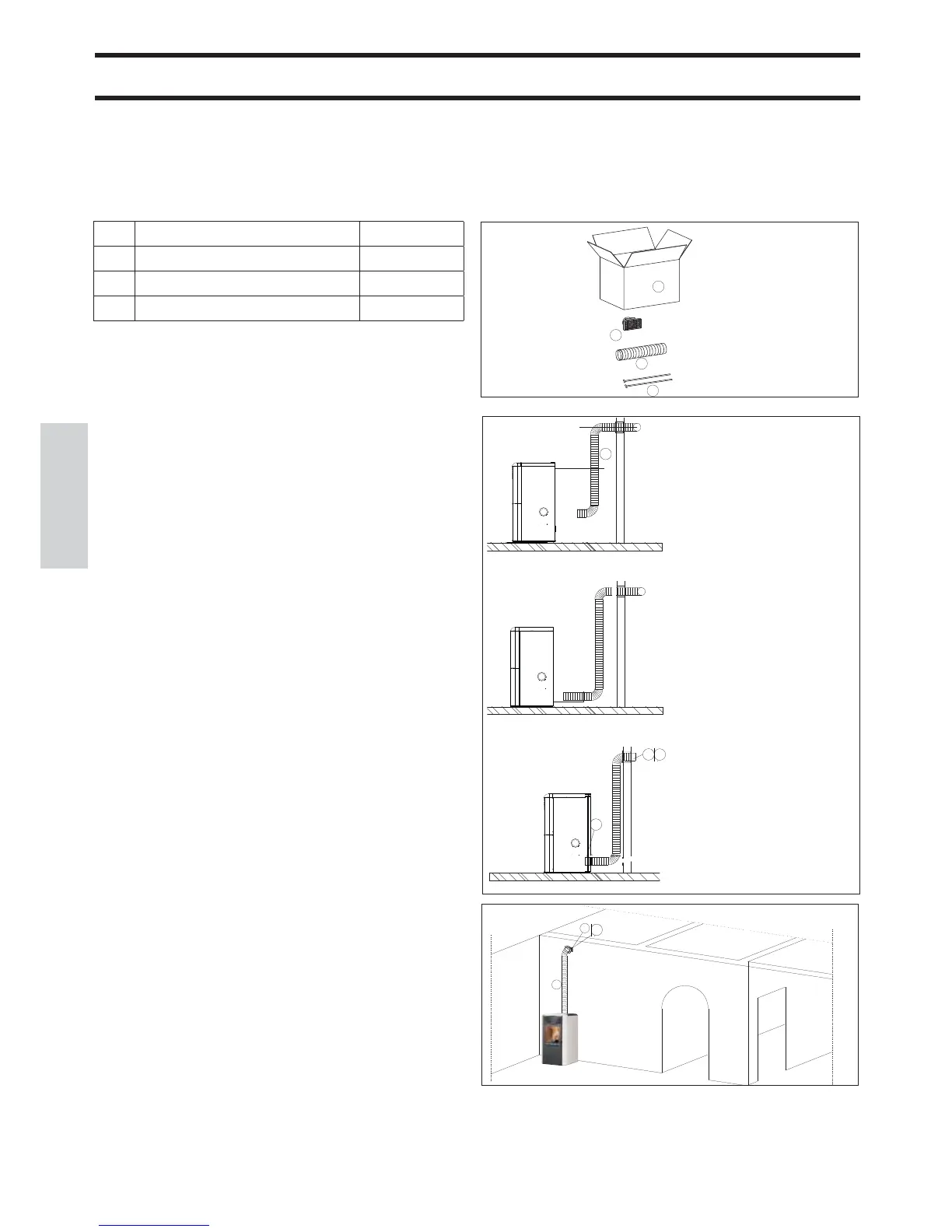

CANALIZACIÓN AIRE CALIENTE
KIT 12 (código 778150) (opcional)
PARA CANALIZAR EL AIRE CALIENTE EN
UN LOCAL CONTIGUO A AQUÉL DE LA IN-
STALACIÓN
a Caja 1
b Tubo 8 Ø 1
c Boca terminal 1
g Abrazadera de bloqueo de tubos 2
NOTA:
LA PARTE INICIAL DEL TUBO FLEXIBLE DEBE
ESTAR “EXTENDIDA” COMPLETAMENTE DE MODO
QUE ELIMINE EL PLIEGUE; DE ESTE MODO EL
DIÁMETRO INTERNO SE ENSANCHARÁ SENSIBLE-
MENTE FAVORECIENDO LA ENTRADA.
- Defi nir el posicionamiento de la estufa con respecto a la obra
de albañilería (fi g. a).
- Desmontar el lateral metálico derecho sacando los dos tornil-
los posteriores (ver pág. 28 – fi g. 2)
- Colocar el tubo de aluminio (b) para la canalización del aire
caliente.
- Encajar el tubo de aluminio a la boca de salida aire caliente
detrás de la estufa (fi g.c) fi jándola con abrazadera (g).
- Instalar la boca terminal (c) y el tubo de aluminio correspon-
diente (g) (fi g. c).
b
d
e
fi g. a
fi g. b
c
8
d
f
g
e
fi g. c
g
