a Caja 1
b Tubo 8 Ø 1
c Boca terminal 1
g Abrazadera de bloqueo de tubos 2
h Anillo de pared 2
i Tornillos 4
l Tacos 4

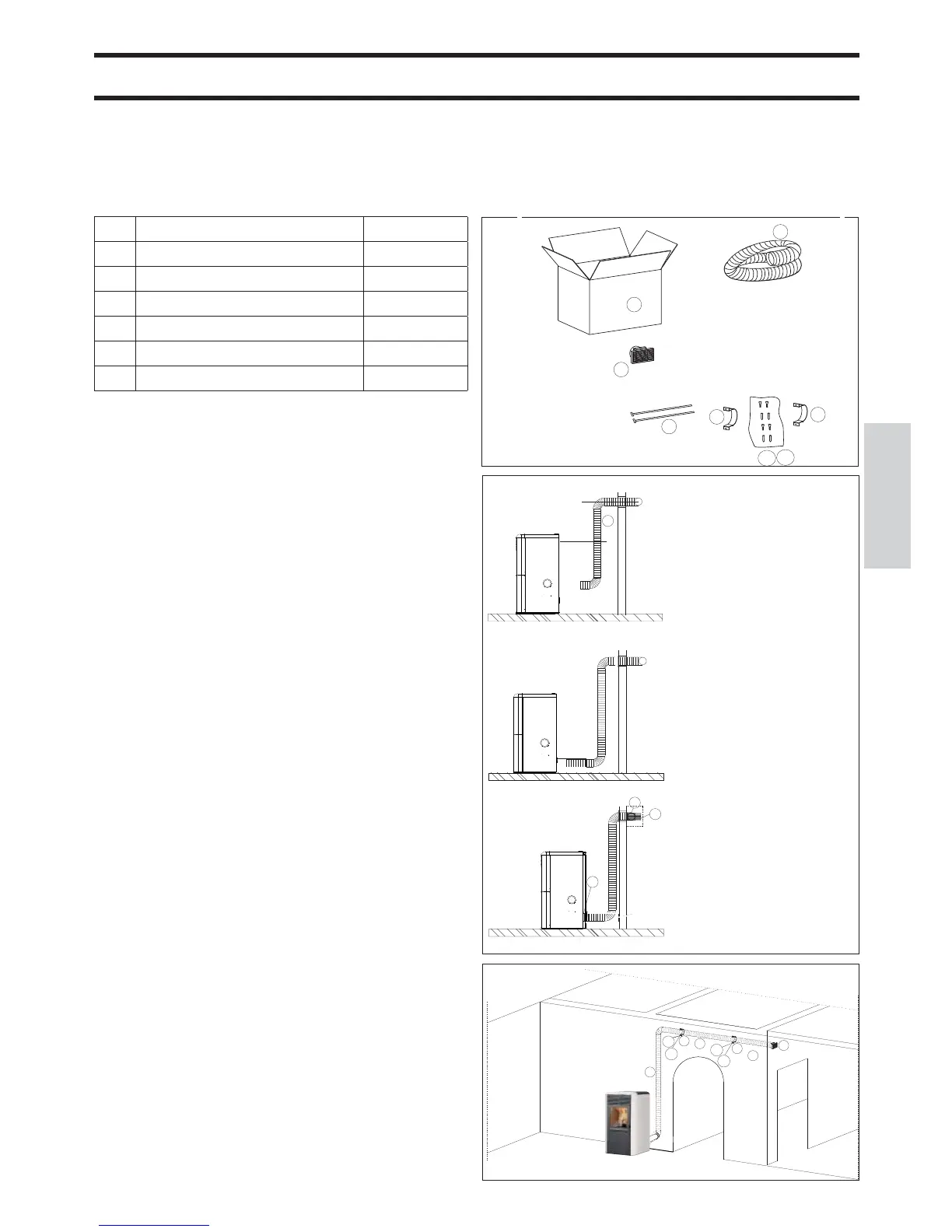

KIT 12 BIS (código 778160) (opcional)
PARA CANALIZAR EL AIRE CALIENTE EN
UN LOCAL REMOTO A AQUÉL DE LA IN-
STALACIÓN
NOTA:
LA PARTE INICIAL DEL TUBO FLEXIBLE DEBE
ESTAR “EXTENDIDA” COMPLETAMENTE DE MODO
QUE ELIMINE EL PLIEGUE; DE ESTE MODO EL
DIÁMETRO INTERNO SE ENSANCHARÁ SENSIBLE-
MENTE FAVORECIENDO LA ENTRADA.
- Defi nir el posicionamiento de la estufa con respecto a la obra
de albañilería (fi g. a).
- Desmontar el lateral metálico derecho sacando los dos tornil-
los posteriores (ver pág. 28 – fi g. 2)
- Colocar el tubo de aluminio (b) para la canalización del aire
caliente.
- Encajar el tubo de aluminio a la boca de salida aire caliente
detrás de la estufa (fi g.c) fi jándola con abrazadera (g).
- Instalar la boca terminal (c) y el tubo de aluminio correspon-
diente (b) fi jándolo con el anillo de pared (h) y los
tacos con tornillos (i-l).
CANALIZACIÓN AIRE CALIENTE
c
g
g
d
f
e
fi g. c
b
d
e
fi g. a
fi g. b
