4. Montage

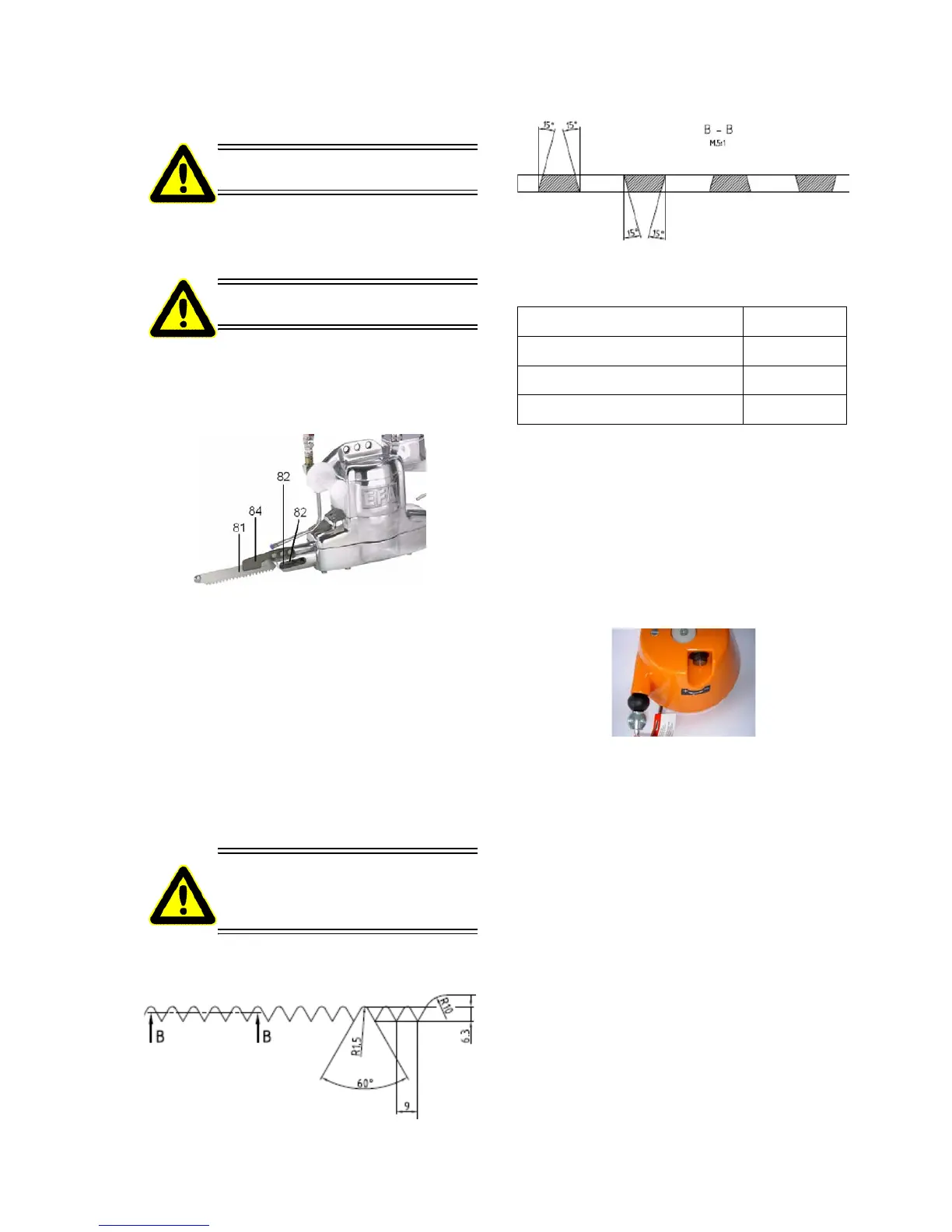

4.1 Wechsel des Sägeblattes
Lösen sie die beiden Sechskantschrauben (82)
(siehe Abb. 3)
Ziehen sie das Sägeblatt (81) aus der Führung
(84). (siehe Abb. 3)
Abbildung 3: Lösen des Sägeblattes
Wechseln Sie das Sägeblatt (81). Das neue Säge-
blatt in die Führung (84) einsetzen und soweit ein-
schieben, bis sich die Schrauben (82) wieder
einsetzen lassen.
Schrauben Sie die Sechskantschrauben fest - im
Uhrzeigersinn drehen und mit ca. 20 Nm span-
nen .
Führen Sie einen Probelauf durch.
4.2 Schärfen des Sägeblattes
Vor allen Montagearbeiten die
Säge vom Netz trennen.
Nur Original - EFA - Sägeblätter
verwenden!
Nicht richtig nachgeschärfte
Sägeblätter bedeuten eine erheb-
liche Gefährdung für das Bedin-
personal
Wir haben in unserer Service-Abteilung einen
Schärfdienst eingerichtet. Nicht richtig nachge-
schärfte Sägeblätter bringen Produktionseinbußen
bzw. erhebliche Gefährdung für den Benutzer.
4.3 Einstellung des Federzuges
Die Feinabstimmung des Federzuges erfolgt über
die PLUS/MINUS-Schraube an seinem Gehäuse (sie-
he Abb. 4).
Abbildung 4: Federzug
drehen Sie dazu die Schraube in Richtung
MINUS bis sich das Gerät frei schwebend im
Gleichgewicht (mit der Zugfeder) auf Arbeits-
höhe befindet
Sollte kein Auszug möglich sein, ist der Federzug
blockiert und eine Neueinstellung ist notwendig:
drehen Sie die Schraube in Richtung PLUS bis
ein Auszug möglich wird und beginnen Sie
erneut mit der Feineinstellung (siehe oben)
5. Instandhaltung
Während des Betriebes kann die Funktion gestört
sein, die Fehlerbehebung ist in den meisten Fällen
aber relativ einfach. In Tabelle 1: Störungen und
ihre Behebung sind diese Störungen mit möglichen
Ursachen und resultierenden Behebungsmöglichkei-
ten aufgeführt.
Tabelle 1: Sägeblatt EFA 66
Sägeblattlänge (mm) 269
Zahnung (mm) 9
Zähneanzahl 21
BestNr. 007 009 819
