EFFEKTIV TRIUMPHATOR 1700X - Limpieza y Lubricación; Sustitución de la Bombilla

MANUAL DE USUARIO
103ES
ES
TRIUMPHATOR 1700X / 1800X
102
Para garantizar un rendimiento óptimo de la máquina, se debe limpiar y
lubricar periódicamente.
¡ANTES DE HACER EL MANTENIMIENTO A LA MÁQUINA, DESCONECTE
SIEMPRE DE LA FUENTE DE ALIMENTACIÓN RETIRANDO EL CABLE DE
ALIMENTACIÓN DEL ENCHUFE!
LIMPIEZA Y LUBRICACIÓN
1. Quite la cubierta frontal.
2. Aplique una gota de aceite de máquina de coser en los puntos
indicados por las flechas.
UTILICE SIEMPRE ACEITE PARA MÁQUINAS DE COSER DE BUENA
CALIDAD. ¡CUANDO UTILICE EL OVERLOCK CON FRECUENCIA,
SE DEBE LUBRICAR UNA VEZ A LA SEMANA!
LIMPIEZA
1. Utilice un cepillo para limpiar la placa de agujas.
2. Afloje el tornillo A. Retire la placa de agujas.

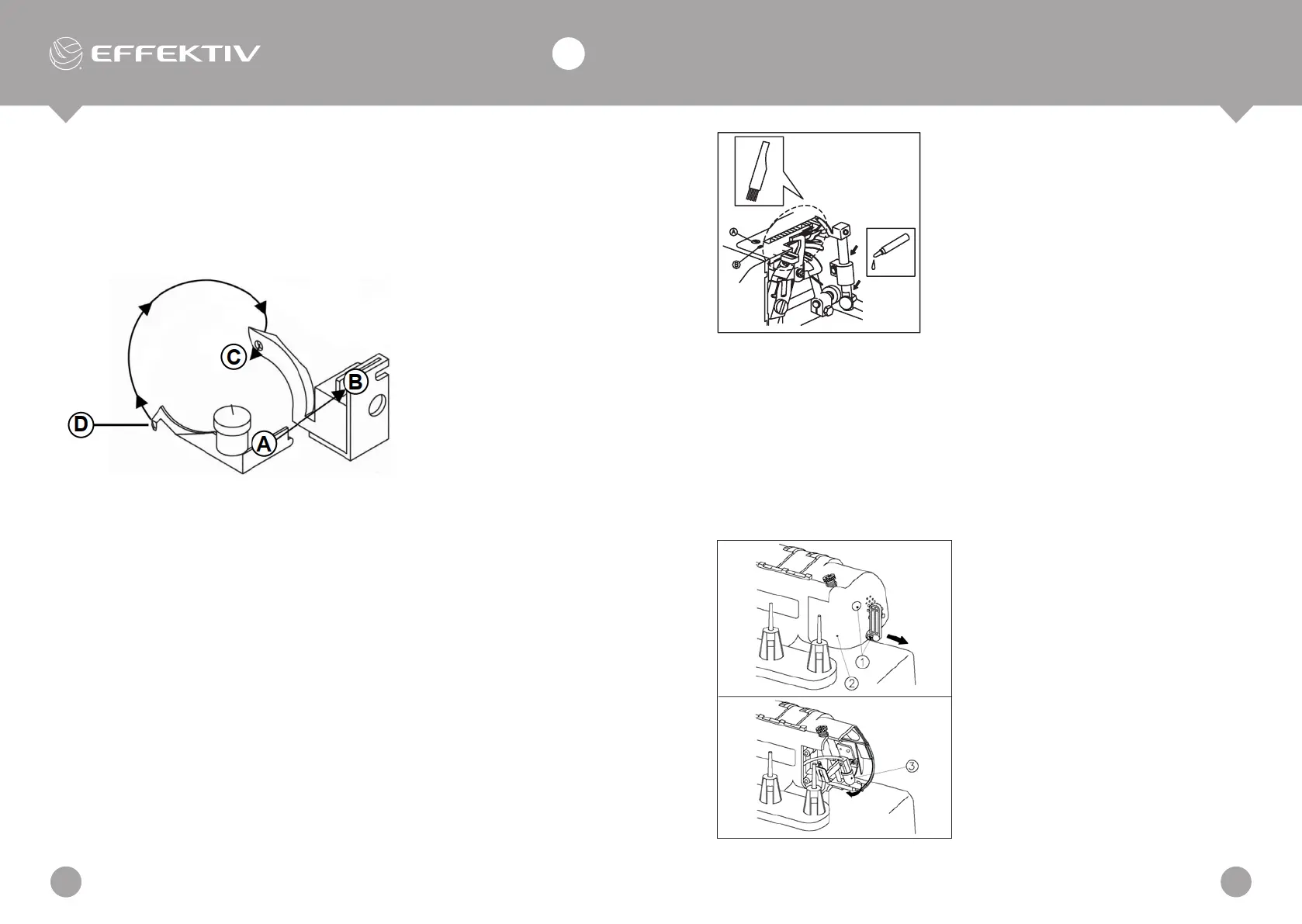

PARA VOLVER AL CORCHETE SUPERIOR:
Deslice el extremo (D) del convertidor fuera del oricio (C) del corchete
superior y quite el convertidor (A) de la ranura (B) del corchete.
Nota: Guarde el convertidor en la caja para accesorios cuando nolo use.
El convertidor sólo está disponible en el EFFEKTIV Triumphator 1800X.
• Afloje el tornillo que ja la tapa de
la lámpara, tire de la tapa y retíre-
lo.
• Saque la luz de fondo y atornille
una nueva.
1. Tornillo de jación de la palanca
del pie prensatela.
2. Cubierta protectora de la lámpara.
3. Tornillo que ja la tapa de la lám-
para.
SUSTITUCIÓN DE LA BOMBILLA
Antes de quitar la cubierta protectora de la lámpara, desenchufe el
dispositivo de la red retirando el enchufe de la toma de corriente.
• Afloje el tornillo de jación de la palanca del prensatelas, levante el
alzador del prensatelas y extráigalo del dispositivo.
• Afloje el tornillo que ja la tapa de la lámpara y retire cubrir como se
muestra en la gura siguiente.
• El tornillo B es solo para reparación y
ajuste de overlock. No afloje ni quite
este tornillo
