TRIUMPHATOR 1700X / 1800X
188
3. Portare la leva di rifornimento
bobina inferiore (posizione 5)nel-
la posizione più alta in modo che
l’estremità della leva si trovava
su un unico livello con l’indica-
tore blu.
4. Rilasciare la leva di rifornimento
bobina inferiore (posizione 5) e
poi tirare il lo con la parte pos-
teriore della zampetta.
ASSICURARSI CHE I FILI NON SONO AGGROVIGLIATI!
Tirare il lo in modo che il lo bobina inferiore si trova sotto il lo bobina
superiore.
RICARICA DELL’AGO SINISTRO

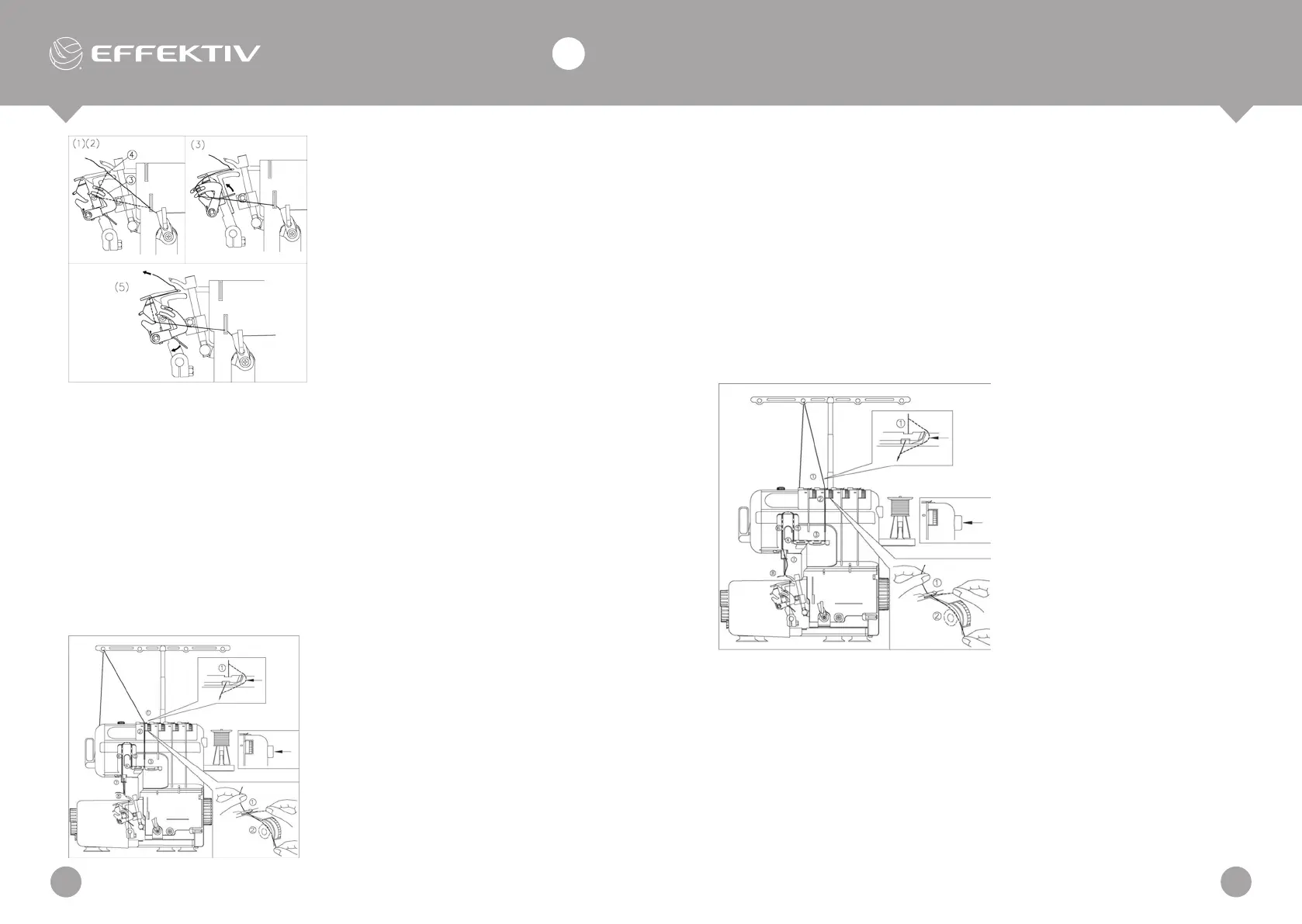

Mettete l’ago sinistro così come indicato nel diagramma (posizione 1-8).
1. Tirare il lo dalla bobina e perdere
il verso a se stesso attraverso il
foro al guidalo con la base.
2. Far passare il lo attraverso
guidalo (posizione 1).
3. Poi prendi il lo nella scanalat-
ura e passare attraverso l’unità
di controllo di trazione, situato
accanto alla manopola di rego-
lazione della tensione (posizione
2).
RICARICA DELL’ AGO DESTRO
Mettere l’ago destra, così come indicato nel diagramma (posizione 1-8).
1. Tirare il lo con bobina e
far passare verso se stessi
attraverso il foro al guidalo
con il rack.
2. Far passare il lo attraverso
guidalo (posizione 1).
3. Poi prendere il lo in scan
-
alatura e passare attraverso
unità di controllo di trazione,
situato vicino con la manop
-
ola di regolazione tensione
(posizione 2).
4. Far scorrere il lo in linea
con le posizioni 3-5.
4. Far scorrere il lo in linea con le posizioni 3-5.
5. Quando si passa il lo attraverso la posizione 6 puntare verso il basso
per il lo è passato attraverso il guidalo (posizione 7), quindi far pas-
sare il lo attraverso il lato sinistro ago (posizione 8).
5. Quando si passa il lo attraverso la posizione 6 puntare verso il basso
per il lo è passato attraverso il guidalo (posizione 7), quindi far pas-
sare il lo attraverso il lato sinistro ago (posizione 8).
