INFORMACJE OGÓLNE
2 ŁAŃCUCH TNĄCY O NIEWIELKIEJ SILE ODBI-
CIA
dzięki specjalnie zaprojektowanym zabez
pieczeniom zmniejsza siłę odbicia lub siłę potrzeb-
ną do kompensacji odbicia.
5 DŹWIGNIA HAMULCA ŁAŃCUCHA/OSŁONA
RĘKI chroni lewą rękę operatora przed
ześlizgnięciem się z przedniego uchwytu.
5 HAMULEC ŁAŃCUCHA stanowi zabezpieczenie
zabezpieczające przed uszkodzeniami ciała
wskutek odbić, ponieważ zatrzymuje pracujący
łańcuch tnący w ciągi paru milisekund. Hamulec j
est uruchamiany przez DZ//WIGNIĘ HAMULCA
ŁAŃCUCHA.
10 WYŁĄCZNIK STOP zatrzymuje natychmiast silnik
po jego wyłączeniu. Przed ponownym uruchomie
niem silnika wyłącznik STOP musi być ustawiony w
pozycji załączenia (EIN).
11 WYŁĄCZNIK BEZPIECZEŃSTWA zapobiega przy
padkowemu przyśpieszeniu silnika. Dźwignię gazu
(19) można wcisnąć dopiero wtedy, gdy wyłącznik
bezpieczeństwa został wciśnięty.
20 CHWYTAK ŁAŃCUCHA zmniejsza zagrożenie
uszkodzenia ciała, gdyby łańcuch tnący podczas
pracy zerwał się lub ześlizgnął. Chwytak łańcucha
ma za zadanie uchwycenie uderzającego o niego
łańcucha.
WSKAZÓWKA: Zalecamy dokładne zapoznanie się z
piłą i jej częściami
FUNKCJE ZABEZPIECZAJĄCE

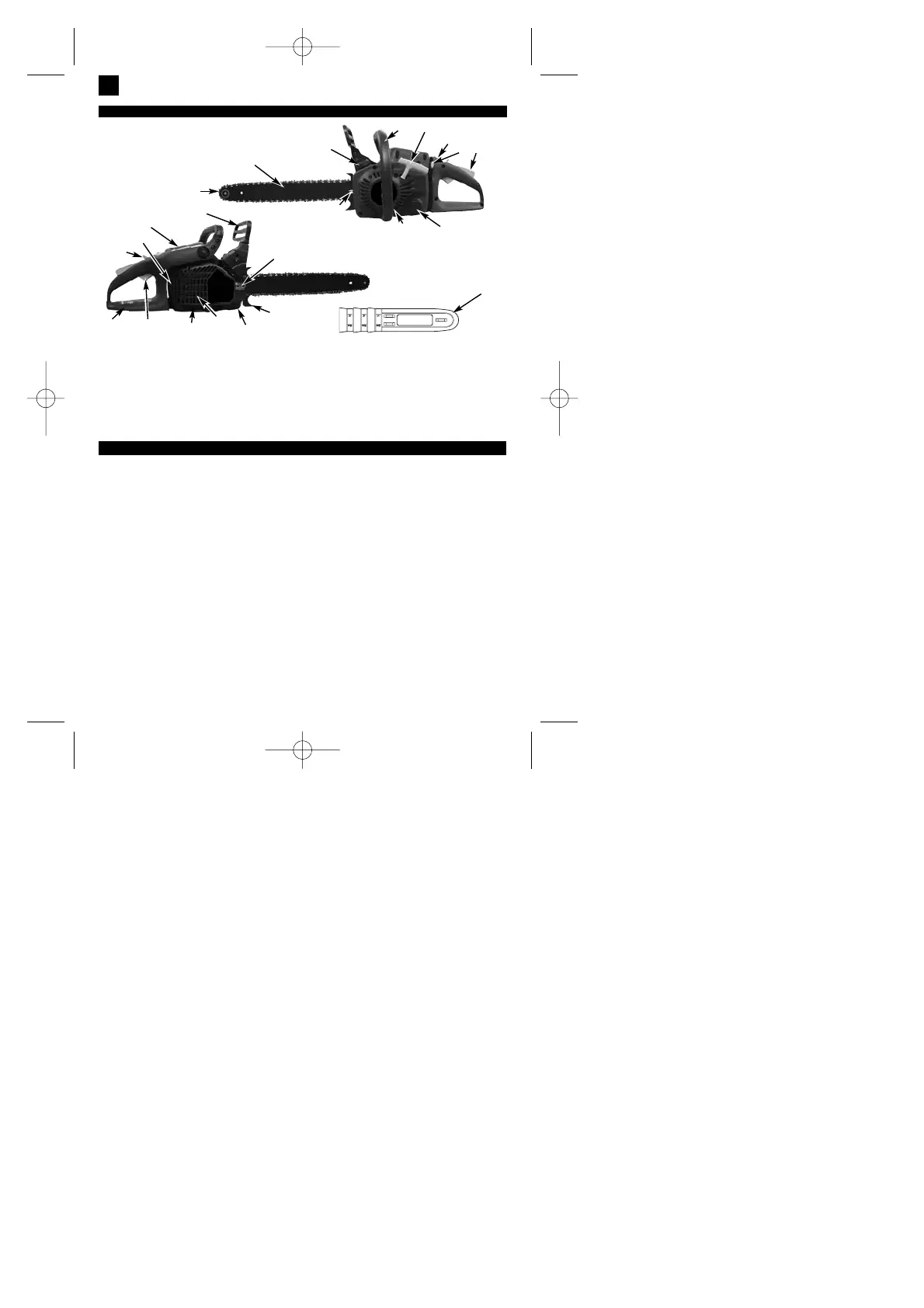

Dla łatwiejszego odnalezienia funkcji zabezpieczających piły łańcuchowej w poniższym opisie użyto oznaczeń
cyfrowych z rysunku na poprzedniej stronie.
PL
100
1. Szyna prowadząca
2. Łańcuch tnący
3. Śruba regulacji łańcucha
tnącego
4. Kratka przeciwiskrowa (wew-
nątrz na układzie wydecho-
wym)
5. Dźwignia hamulca łańcucha/
przednia osłona ręki
6. Uchwyt przedni
7. Cięgno rozrusznika
8. Świeca zapłonowa
9. Osłona filtra powietrza
10. Wyłącznik stop
11. Wyłącznik bezpieczeństwa
12. Korek zbiornika oleju
13. Osłona wywietrznika
14. Korek zbiornika paliwa
15. Uchwyt tylny
16. Włącznik pracy ciągłej
17. Dźwignia przepustnicy (do
regulacji gaźnika)
18. Nakrętka mocująca szynę
19. Dźwignia gazu
20. Chwytak łańcucha
21. Osłona koła łańcucha
22. Odbój
22. Osłona szyny prowadzącej
3
2
10
6
7
11
14
1
9
19
21
20
4
18
23
5
13
16
15
12
8
17
22
Zamawianie części zamiennych
Zamawiając części zamienne, należy podać następujące dane:
앬 Typ urządzenia
앬 Nr wyrobu
앬 Nr identyfikacyjny urządzenia
앬 Nr wymaganej części zamiennej
Aktualne ceny i informacje znajdą Państwo na stonie www.isc-gmbh.info
