NL
ALGEMENE INFORMATIE
2 ZAAGKETTING MET GERINGE TERUGSTOOT helpt
u terugstoten of hun kracht met speciaal ontwikkelde
veiligheidsinrichtingen op te vangen.
5 KETTINGREMHENDEL / HANDBESCHERMER
beschermt de linkerhand van de bedieningspersoon
mocht die bij draaiende zaag wegglijden van de
voorste greep.
5 KETTINGREM is een veiligheidsfunctie ter verminder-
ing van letsel als gevolg van terugstoten; door deze
rem wordt de roterende zaagketting binnen millisecon-
den stilgezet. Ze wordt geactiveerd door de KETTIN-
GREMHENDEL.
10 STOPSCHAKELAAR stopt de motor onmiddellijk als
hij uitgeschakeld wordt. De stopschakelar dient op
EIN (AAN) te worden gezet om de motor (opnieuw) te
starten.
11 VEILIGHEIDSLOSSER voorkomt een toevallige ver-
hoging van de motortoeren. De gashendel (19) kan
alleen worden ingedrukt als de veiligheidslosser inge-
drukt is.
20 KETTINGVANGELEMENT reduceert het letselgevaar
mocht de zaagketting bij draaiende motor scheuren
of ontglijden. Het kettingvangelement dient om een
om zich heen slagende ketting op te vangen.
AANWIJZING: Maakt u zich vertrouwd met de zaag en
haar onderdelen.
VEILIGHEIDSFUNCTIES
De cijfers vermeld in de onderstaande beschrijving komen overeen met de cijfers op de voorafgaande pagina zodat u
de veiligheidsfuncties gemakkelijker kunt terugvinden.
40

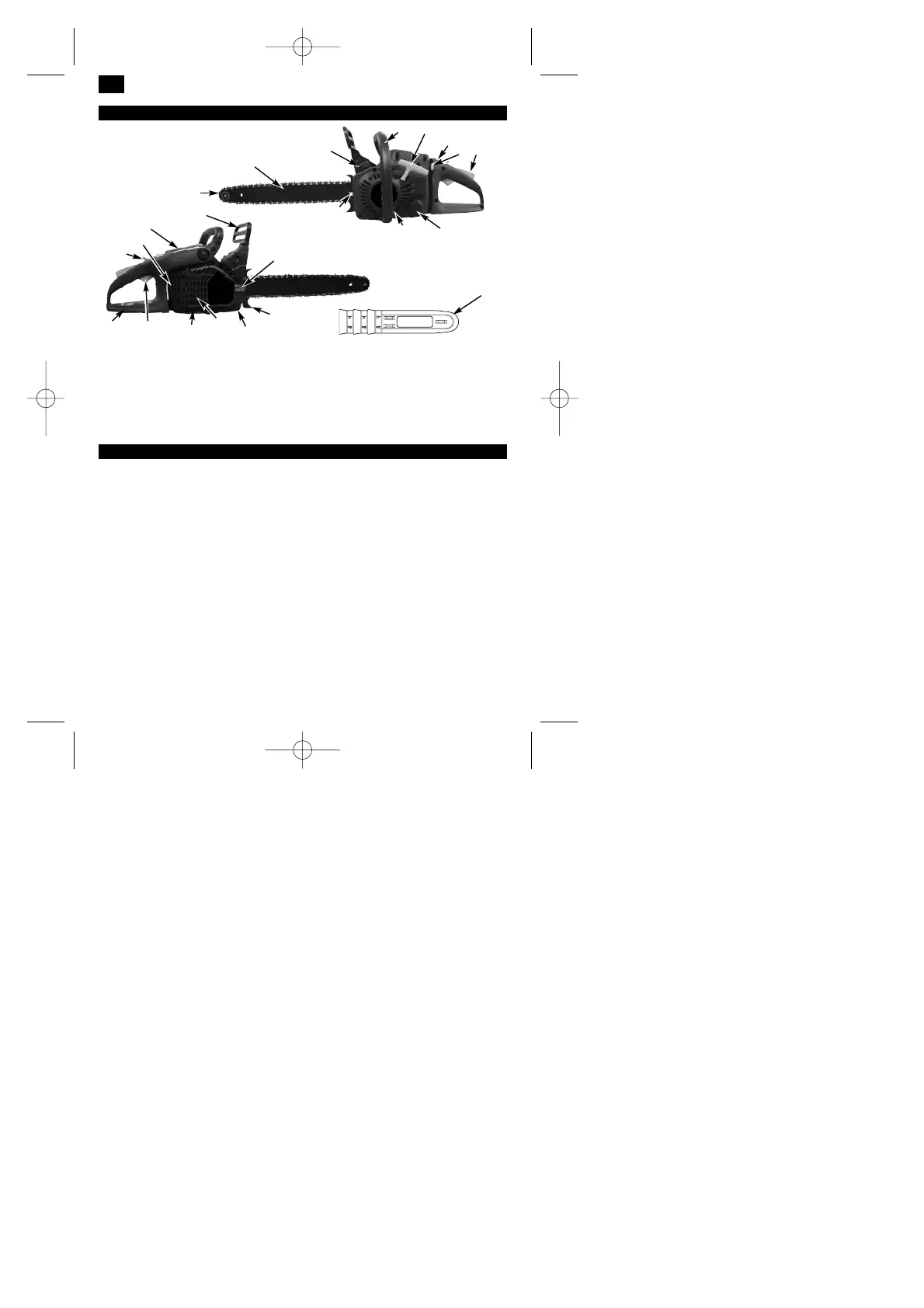

1. Geleiderail
2. Zaagketting
3. Kettingspanschroef
4. Vonkrooster (binnen op de
uitlaat)
5. Kettingremhendel / voorste
handbeschermer
6. Voorste greep
7. Starterhandgreep
8. Bougie
9. Luchtfilterafdekking
10. Stopschakelaar
11. Grendelknop
12. Olietankkap
13. Ventilatorhuis
14. Brandstoftankkap
15. Achterste greep / laarzenlus
16. Bedrijfsschakelaar
17. Smoorhendel / (afstelling van
de carburator)
18. Railbevestigingsmoer
19. Gashendel
20. Kettingvangelement
21. Omkasting van het kettingwiel
22. Aanslagklauw
23. Kettingbeschermer
3
2
10
6
7
11
14
1
9
19
21
20
4
18
23
5
13
16
15
12
8
17
22
Bestellen van wisselstukken
Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:
앬 Type van het toestel
앬 Artikelnummer van het toestel
앬 Ident-nummer van het toestel
앬 Wisselstuknummer van het benodigd stuk
Actuele prijzen en info vindt u terug onder www.isc-gmbh.info
