Eizo FlexScan S1932 Setup Manual

4
Italiano
Risoluzione dei problemi Configurazione e regolazione Preparazione Installazione
Collegamento dei cavi
Attenzione
• Durante la sostituzione del monitor in uso con un monitor S1932, prima di procedere al collegamento del PC
assicurarsi di modicare le impostazioni del PC relative alla risoluzione e alla frequenza verticale regolandole
su quelle disponibili per il monitor S1932, facendo riferimento alla tabella di risoluzione (retrocopertina).
NOTA
• Per ulteriori informazioni sul collegamento di due PC al monitor, consultare il manuale dell’utente su CD-ROM.
1
Vericare che il monitor e il PC siano spenti.
2
Collegare il monitor al PC con un cavo di segnale appropriato per i connettori utilizzati.
Dopo aver collegato i connettori dei cavi, stringere le viti dei connettori afnché combacino perfettamente.

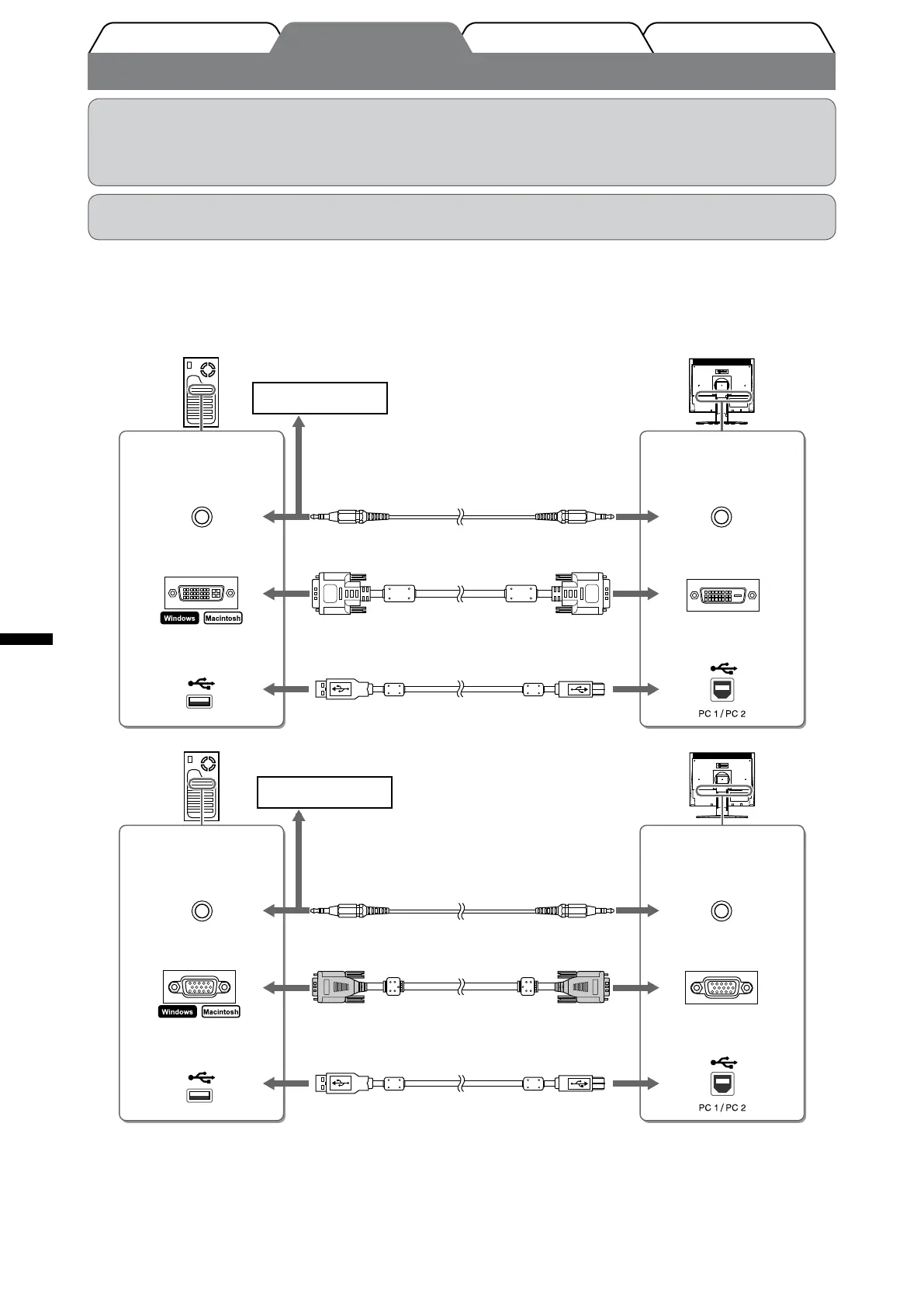

Connettori sul PC
Connettore DVI
Downstream USB
Connettori sul
monitor
Connettore DVI-D
Upstream USB
Cavo con minipresa stereo (fornito)
*
1
Cavo USB EIZO MD-C93 (fornito)
*
2
Lettore CD e così via
Cavo segnale FD-C39 (fornito)
Connettore di
uscita audio
Connettore di
ingresso audio
Collegamento digitale
Connettori sul PC
Connettore D-Sub
mini 15 pin
Downstream USB
Connettori sul
monitor
Connettore D-Sub
mini 15 pin
Upstream USB
Cavo con minipresa stereo (fornito)
*
1
Cavo USB EIZO MD-C93 (fornito)
*
2
Lettore CD e così via
Cavo segnale MD-C87 (fornito)
Connettore di
uscita audio
Connettore di
ingresso audio
Collegamento analogico
*
1
Necessario per utilizzare il diffusore del monitor (pagina 6).
*
2
Necessario per effettuare le regolazioni del monitor utilizzando il software ScreenManager Pro per LCD
(consultare il manuale dell’utente su CD-ROM).
3
Collegare il cavo di alimentazione a una presa di corrente e al connettore di
alimentazione sul monitor.

Eizo FlexScan S1932 Specifications

General

Pixel pitch	0.294 x 0.294 mm
Response time	8 ms
Display diagonal	19 \
Display resolution	1280 x 1024 pixels
Digital vertical frequency	59 - 61 Hz
Digital horizontal frequency	31 - 64 kHz
Display brightness (typical)	250 cd/m²
HDCP	Yes
DVI-I ports quantity	-
USB Type-A downstream ports quantity	0
Power consumption (typical)	45 W
Product color	Gray

Weight and Dimensions

Depth (with stand)	205 mm
Height (with stand)	506 mm
Weight (with stand)	7200 g
Depth (without stand)	62 mm
Width (without stand)	405 mm
Height (without stand)	334 mm
Weight (without stand)	5200 g
