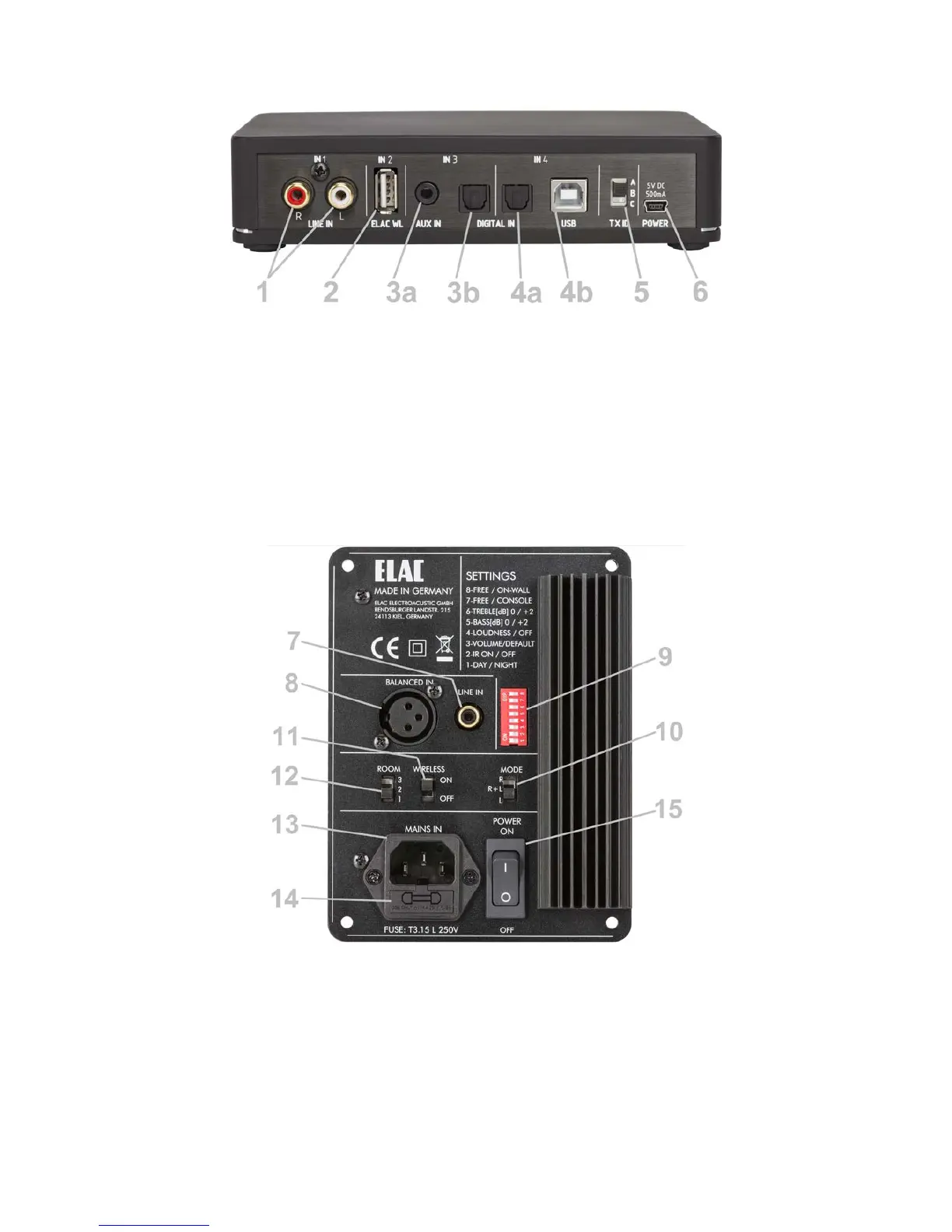

Kurzbeschreibung der Bedien- und Anschlusselemente
AIR-X BASE
1 Unsymmetrischer Stereo-Eingang, Cinch-Buchsen, (z.B. Anschluss an Fernseher, Streaming-Clients o.ä.).
2 ELAC WL Interface, z.B. zum Anschluss des ELAC Bluetooth-Dongles.
3a Unsymmetrischer Stereo-Eingang, 3.5 mm Klinkenbuchse (z.B. Anschluss an mp3-Player o.ä.). *
3b Optischer Digital Eingang nach S/PDIF Standard (Standard vieler Fernsehgeräte, CD-Player etc.). *
4a Optischer Digital Eingang nach S/PDIF Standard (Standard vieler Fernsehgeräte, CD-Player etc.). **
4b USB-Eingang zum direkten Anschluss an den PC, der Sender meldet sich als Soundkarte an („ELAC USB AUDIO“). **
5 Kanalwahlschalter, es können bis zu 3 AIR-X BASE mit unterschiedlichen Kanälen parallel betrieben werden.
6 Mini-USB-Anschluss zur Spannungsversorgung der X-AIR BASE.
Mehr Informationen: siehe auch S. 10-11.
AIR-X SPEAKER
7 Unsymmetrischer Eingang, Cinch-Buchse, z.B. zum direkten Anschluss an einen Streaming Client o.ä.
8 Symmetrischer Eingang, z.B. zum direkten Anschluss an hochwertige Audiovorverstärker o.ä.
9 DIP-Schalter zur Einstellung diverser Parameter (siehe auch S. 14-15).
10 Modus-Wahlschalter zum Anwählen des wiederzugebenden Kanals (R, L, R+L).
11 Wahlschalter zum Ein- bzw. Ausschalten des eingebauten Funk- (Wireless-) Empfängers.
12 Wahlschalter zur Wahl des Raumes 1, 2 oder 3 (siehe auch S. 17).
13 Netzeingangsdose. Hier wird das Netzkabel angeschlossen.
14 Sicherungshalter.
Mehr Informationen: siehe auch S. 12-13
* bei gleichzeitiger Belegung von 3a und 3b hat Eingang 3a Vorrang
** bei gleichzeitiger Belegung von 4a und 4b hat Eingang 4a Vorrang
