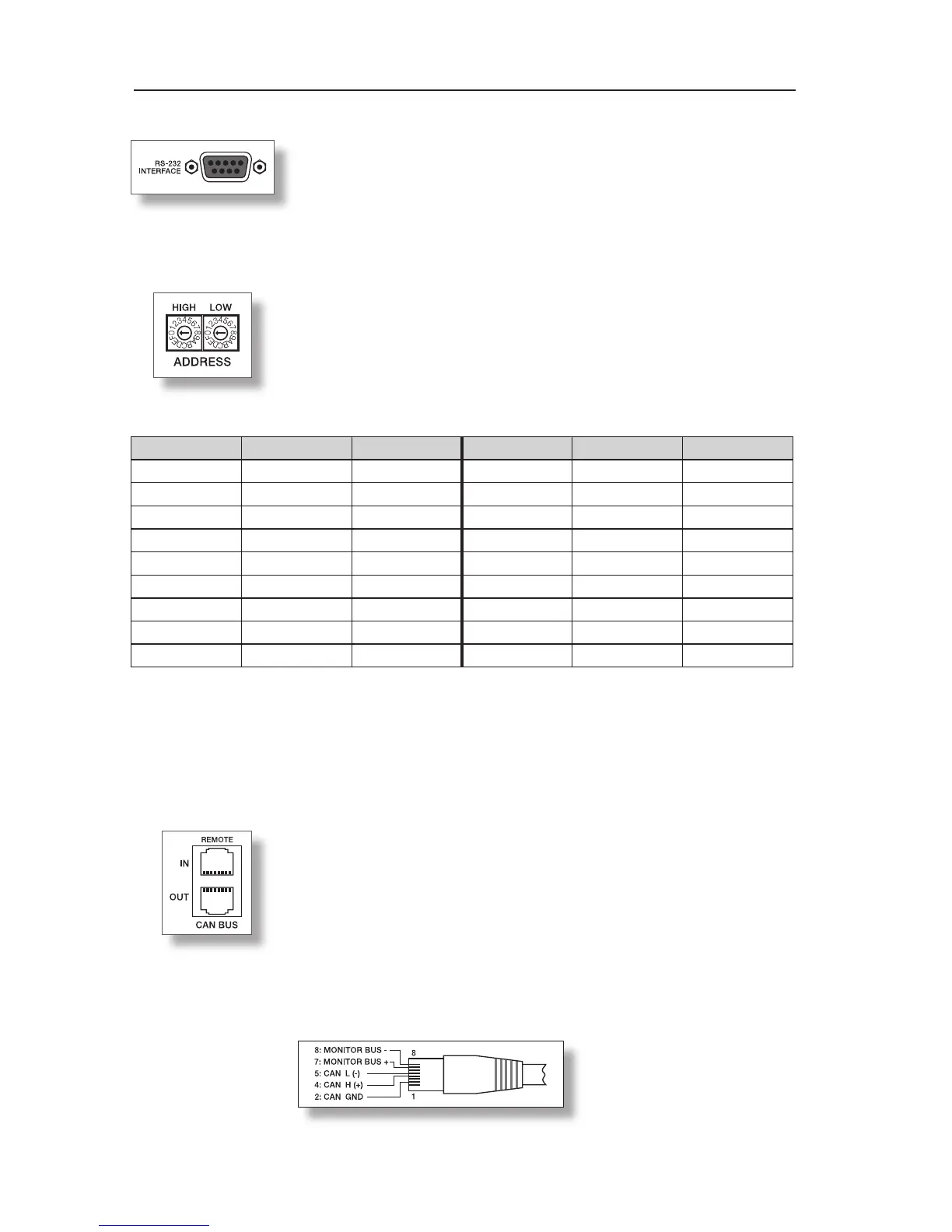

RÜCKSEITE
RS-232 INTERFACE
Das RS-232 Interface dient als Schnittstelle zu Mediensteuerungssystemen
bzw. Gebäudemanagementsystemen. Über RS-232 können sämtliche Para-
meter gesteuert und abgefragt werden. Die Kommunikation erfolgt über ein
einfach zu implementierendes ASCII Protokoll. Auf diese Weise können die
Remote Verstärker problemlos in Medien- und Touchpanel-Steuerungen integriert werden. Program-
mierhinweise und eine vollständige Protokollbeschreibung nden Sie in der IRIS Dokumentation.
ADDRESS
Mit Hilfe der Adress-Wahlschalter stellen Sie die Netzwerk-Adresse des Ver-
stärkers ein. In einem CAN-Netzwerk können Sie die Adressen 01 bis 250
(FA hex) verwenden. Achtung: Jede Adresse darf im System nur einmal vor-
kommen, da es sonst zu Netzwerk-Konikten kommt. Die Adresseinstellung
erfolgt in Hexadezimal. Der Wahlschalter LOW ist das niederwertige Digit,
der Schalter HIGH ist das höherwertige Digit.
Adress-Tabelle:
HIGH LOW Adresse HIGH LOW Adresse
0 0 Stand-alone 8 0 ... F 128 ... 143
0 1 ... F 1 ... 15 9 0 ... F 144 ... 159
1 0 ... F 16 ... 31 A 0 ... F 160 ... 175
2 0 ... F 32 ... 47 B 0 ... F 176 ... 191
3 0 ... F 48 ... 63 C 0 ... F 192 ... 207
4 0 ... F 64 ... 79 D 0 ... F 208 ... 223
5 0 ... F 80 ... 95 E 0 ... F 224 ... 239
6 0 ... F 96 ... 111 F 0 ... A 240 ... 250
7 0 ... F 112 ... 127 F B ... F reserviert
Die Adresse 0 (00 hex, Auslieferungszustand) sorgt dafür, dass der Verstärker von der Remote-Kom-
munikation getrennt ist, und somit nicht mehr im System erscheint, auch wenn er am CAN-Bus ange-
steckt ist. Wenn der Verstärker mit Adresse 0 eingeschaltet wird, werden sämtliche internen Parameter
auf 0 bzw. Bypass und das Routing auf 2-in-2 gestellt. Der Verstärker verhält sich dann völlig linear, die
Signalverarbeitungsfunktionen sind deaktiviert.
REMOTE CAN BUS
Jeder Verstärker hat zwei RJ-45 Buchsen für den Remote CAN-Bus. Die
Buchsen sind parallel geschaltet und dienen als Eingang und zum Weiter-
schleifen des Remote-Netzwerkes. Zur Verkabelung im Rack können han-
delsübliche RJ-45 Netzwerkkabel verwendet werden. Der CAN-Bus benötigt
an beiden Enden einen Abschluss-Stecker mit 120 Ohm Abschlusswider-
stand. Ausführliche Richtlinien zur Verdrahtung und Buslänge nden Sie im
Kapitel „REMOTE CONTROL NETZWERK“.
An den beiden RJ-45 Buchsen liegt auch das symmetrische Audio-Monitor-
signal. Der Nenn-Ausgangspegel beträgt +6dBu (1.55V), der maximale Aus-
gangspegel ist +21dBu (8.7V).
Steckerbelegung:
(Ansicht Kontaktseite)
