29
NETZWERK-BEISPIELE

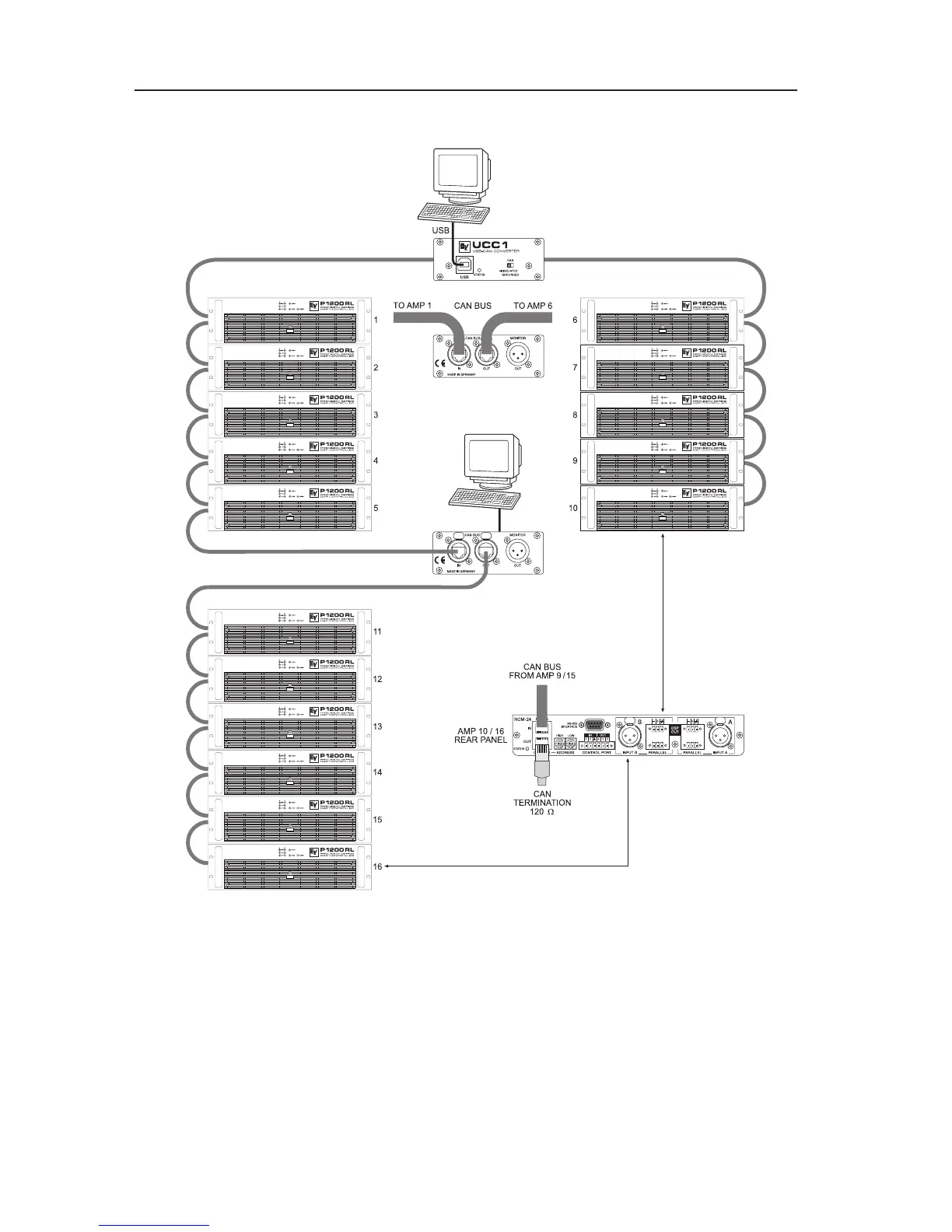

System mit mehreren Racks und mehreren UCC1 / PCs
UCC1 an beliebigen Stellen im CAN-Bus
Abschluss-Stecker an Verstärker 10 (Bus-Anfang) und Verstärker 16 (Bus-Ende)
In der Netzwerk-Verkabelung ist neben dem CAN-Bus auch das symmetrische Audio-Monitor Signal
zum Abhören der Endstufeneingänge und -ausgänge mitgeführt. Dieser Monitorbus ermöglicht das
softwaregesteuerte Abhören der Eingangs- oder Ausgangssignale aller im Remote-Netzwerk vorhan-
denen Endstufen ohne zusätzlichen Verdrahtungsaufwand. Am UCC1 liegt das Monitor Signal an der
XLR Output Buchse MONITOR an und kann beispielsweise auf einen Mischpulteingang gelegt und
über Kopfhörer oder direkt über eine aktive Monitorbox abgehört werden.
