Anschlüsse

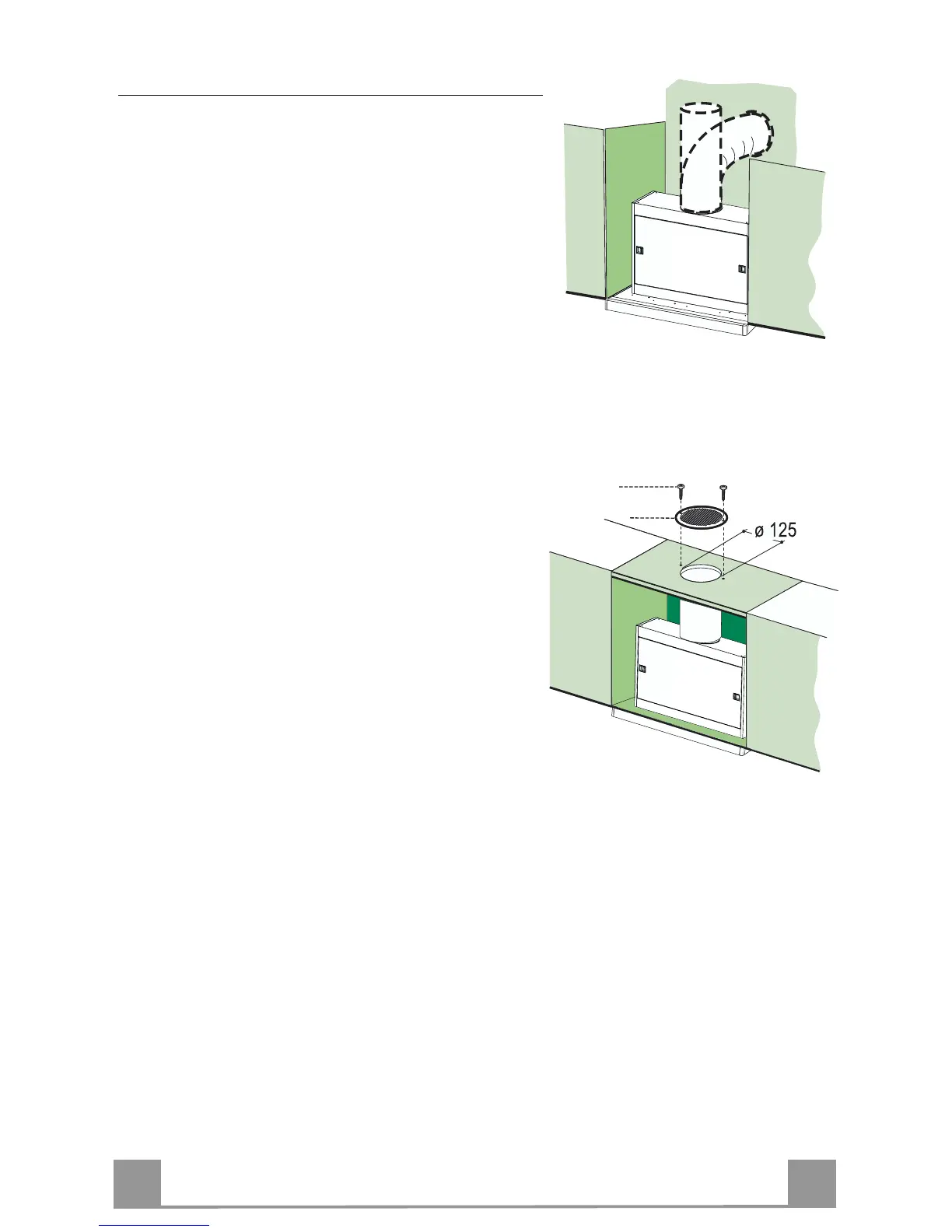

ANSCHLUSS BEI ABLUFTBETRIEB
Für die Installation der Haube im Abluftbetrieb mit Hil-
fe eines Rohres oder Schlauches vom selben Durch-
messer wie der zuvor installierte Flansch (ø 150mm, ø
125 mm oder ø 120 mm) am Gebläseaustrittsstutzen
anschließen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das
hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.
ANSCHLUSS BEI UMLUFTBETRIEB
• In das eventuell über der Haube vorhandene Bord ein
Loch ø 125 mm bohren.
• Den Flansch 9 am Haubenaustritt anbringen.
• Den Reduzierflansch 10a am Flansch 9 anbringen.
• Den Flansch beim Luftaustritt oberhalb der Haube
mit Rohr oder Schlauch ø120 mm verbinden.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das
hierzu erforderliche Material wird nicht mitgeliefert.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten
Schrauben 12e (2,9 x 12,7) auf dem Hängeschrank.
• Sicherstellen, dass der Aktivkohlefilter eingesetzt ist.
12e
8
ELEKTROANSCHLUSS
• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öff-
nungsweg von mindestens 3 mm zwischengeschaltet werden.
