Electrolux EFP 5519 - Charakteristiken

DE
7
7

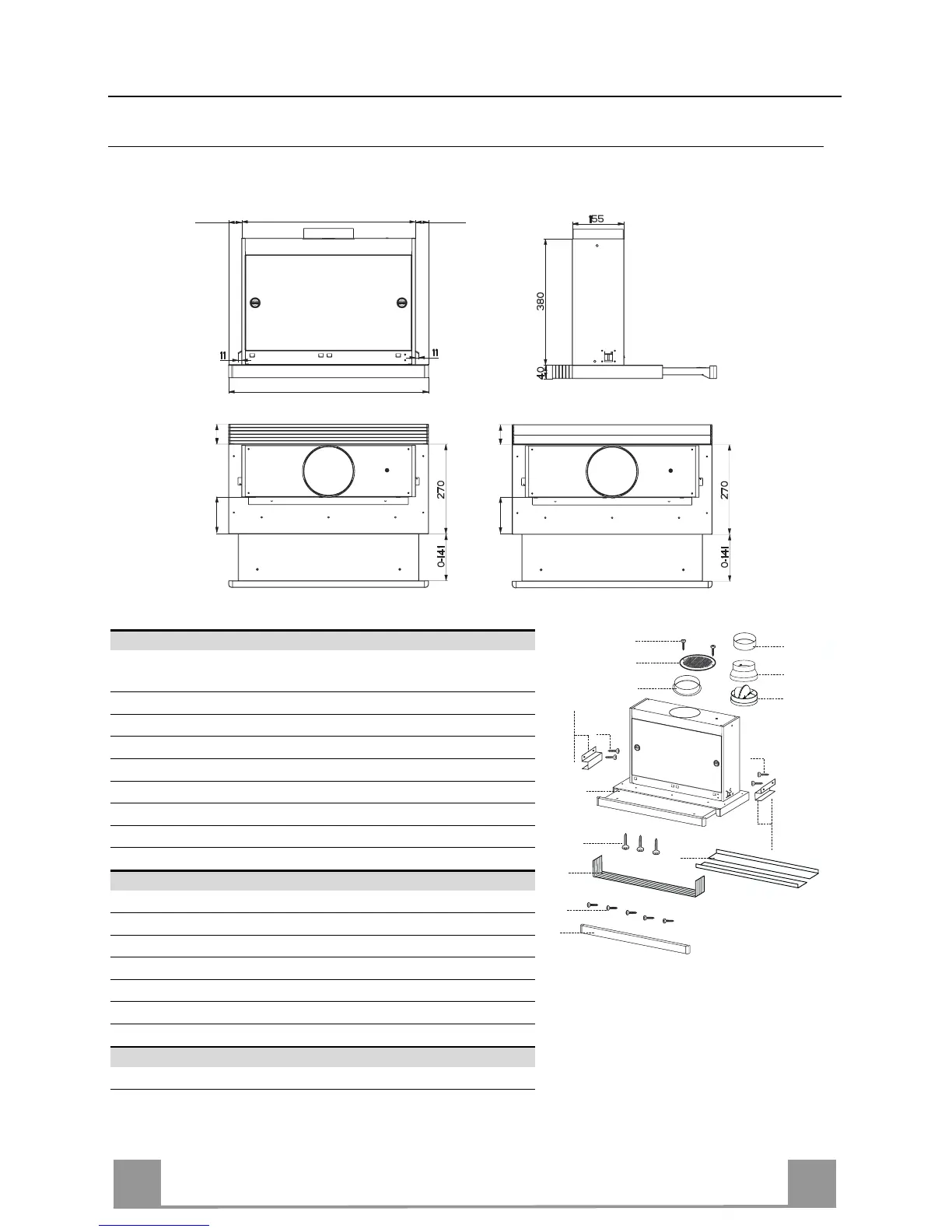

CHARAKTERISTIKEN
Platzbedarf
490 - 520
548 - 598
29-39 29-39
115
115
20-70
0-60
Komponenten
Pos. St. Produktkomponenten
1 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläse-
gruppe, Filter
8 1 Luftleitgitter Luftaustritt
9 1 Flansch ø 150 mm
10 1 Flansch mit Ruckstauklappe
10a 1 Reduzierflansch ø 150-120 mm
10b 1 Vergrößerungsring ø 120-150 mm
20 1 Abdeckprofil vom Plastik
21 1 Beiliegerde Frontleiste
22 2 Abdeckprofil Metallisch
Pos. St. Montagekomponenten
7.1a 2 Haltewinkel 50x100x9 (zu EFP5525)
7.1b 2 Haltewinkel 50x100x25 (zu EFP5525)
7.1c 2 Haltewinkel 50x100x20 (zu EFP6529/EFP6519)
7.1d 2 Haltewinkel 50x100x35 (zu EFP6529/EFP6519)
12a 4 Schrauben 3,5 x 16
12e 2 Schrauben 2,9 x 12,7
12f 11 Schrauben 2,9 x 9,5
St. Dokumentation
1 Bedienungsanleitung
12e
8
9
1
12a
20
12f
21
12a
7.1a
7.1b
7.1c
7.1d
12a
7.1a
7.1b
7.1c
7.1d
10a
10
10b
22
