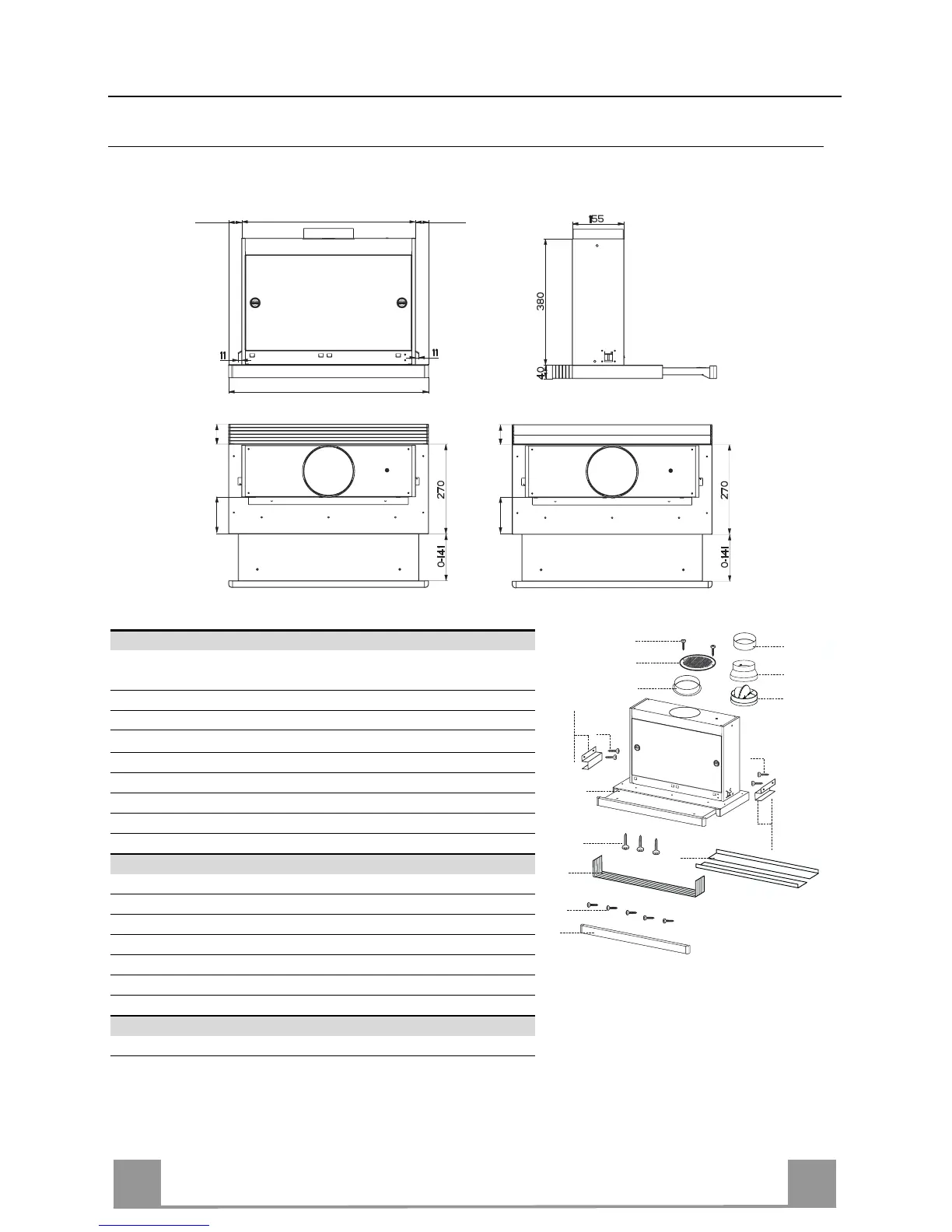

Composants
Réf. Q.té Composants de Produit
1 1 Corps Hotte équipé de: Commandes, Lumière, Groupe
Ventilateur, Filtres
8 1 Grille orientée Sortie de l’Air
9 1 Flasque ø 150 mm
10 1 Buse avec clapet
10a 1 Flasque de Réduction ø 150-120 mm
10b 1 Anneau de raccord ø 120 - 125 mm
20 1 Profil fermeture du plastique
21 1 Bandeau accessoire
22 2 Profil fermeture métallique
Réf. Q.té Composants pour l ’installation
7.1a 2 Cornières 50x100x9 (EFP5525)
7.1b 2 Cornières 50x100x25 (EFP5525)
7.1c 2 Cornières 50x100x20 (EFP6529/EFP6519)
7.1d 2 Cornières 50x100x35 (EFP6529/EFP6519)
12a 7 Vis 3,5 x 16
12e 2 Vis 2,9 x 12,7
12f 11 Vis 2,9 x 9,5
Q.té Documentation
1 Manuel d’instructions
12e
8
9
1
12a
20
12f
21
12a
7.1a
7.1b
7.1c
7.1d
12a
7.1a
7.1b
7.1c
7.1d
10a
10
10b
22
