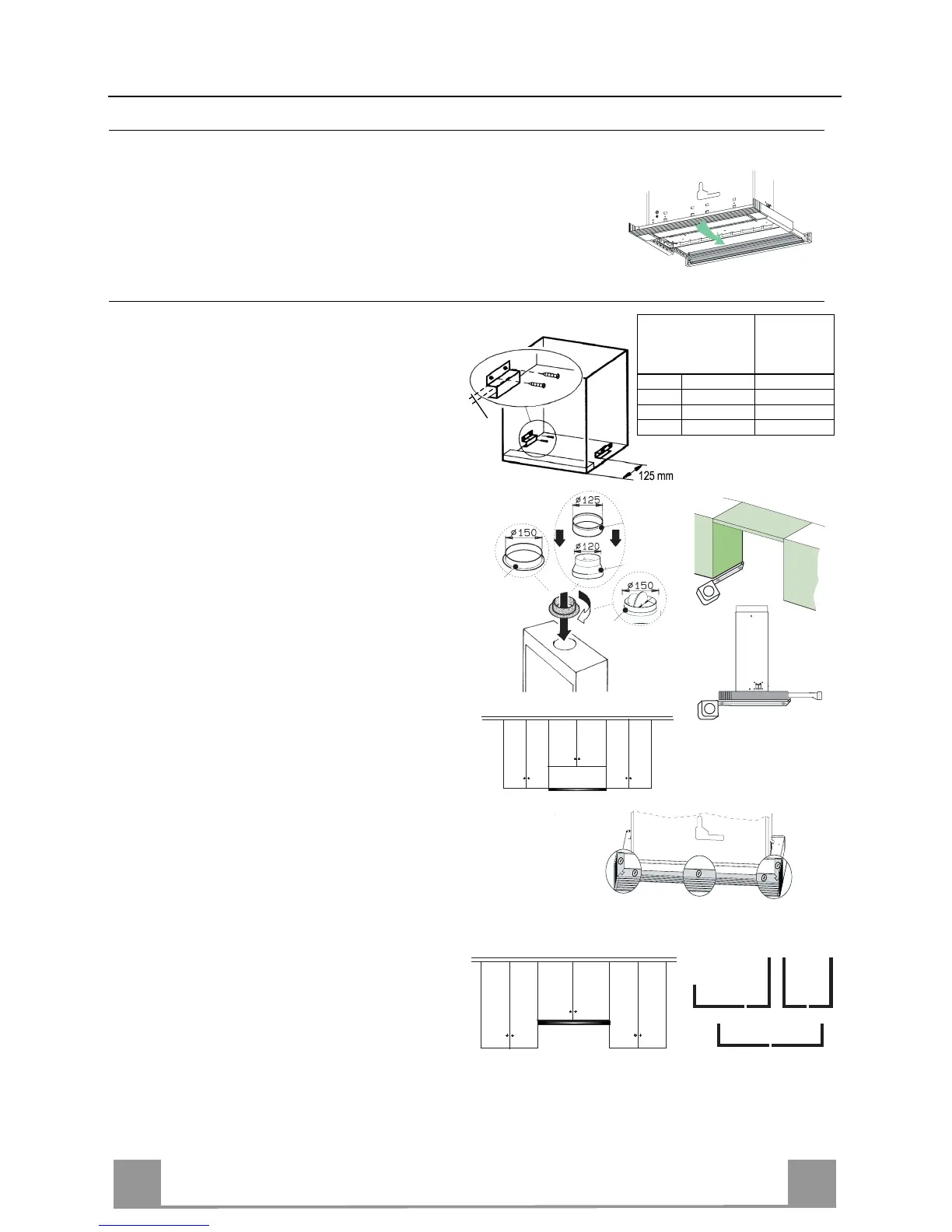

MONTAGE
Auswechseln der Frontleiste
Zum Auswechseln der Frontleiste gegen die in der Ausstattung enthaltene, wie folgt vorgehen:
• Die Abdeckung der Schalterbox ausbauen.
• Die drei Schrauben ausbauen, welche die Frontleiste am
Wrasenleitschirm fixieren.
• Die neue Frontleiste montieren und mit den drei zuvor
ausgebauten Schrauben fixieren.
• Die Abdeckung der Schalterbox wieder anbringen.
Montage der Dunstabzugshaube
• Die Haube kann direkt an der Unterseite
der Hängeschränke (mindestens 650 mm
von der Kochmulde entfernt) mit seitlichen
Schnapphalterungen fixiert werden.
• Je nach Anforderung zwei der Haltewinkel
für Abzugshaube (siehe Tabelle Abb.1) mit
einem Abstand von 125 mm von der Vor-
derkante des Hängeschranks montieren.
• Einen für den vorliegenden Durchmesser
passenden Abluftstutzen in die obere Luft-
austrittsöffnung einstecken. (Abb.2)
• Die Tiefe des Hängeschrankes messen.
(Abb.3)
• Für die Montage der Abzugshaube außer-
halb der Linie der Küchenhängeschränke
(Abb.4) die Tiefe der Haube, plus Ab-
schlussprofil aus Plastik 20 messen
(Abb.3).
• Das Profil 20 dementsprechend zuschnei-
den.
• Das Abschlussprofil 20 mit den mitgeliefer-
ten Schrauben 12f (2,9 x 9,5) an der Rück-
seite der Abzugshaube anschrauben.
(Abb.5)
• Für die Montage der Abzugshaube inner-
halb der Linie der Küchenhängeschränke
(Abb.6) die Tiefe der Haube messen.
• Die beiden Abschlussprofile aus Metall 22
(Abb.7) mit den 3 mitgelieferten Schrauben
12f (2,9 x 9,5) so montieren, dass der ver-
bliebene Freiraum zwischen Haube und
Wand verdeckt wird.
• Das so erhaltene Profil mit den 3 mitgelie-
ferten Schrauben 12f (2,9 x 9,5) am Gehäu-
se festschrauben.
