11
ISTRUZIONI DI ASSEMBLAGGIO
SCHEMA GENERALE SEMPLIFICATO

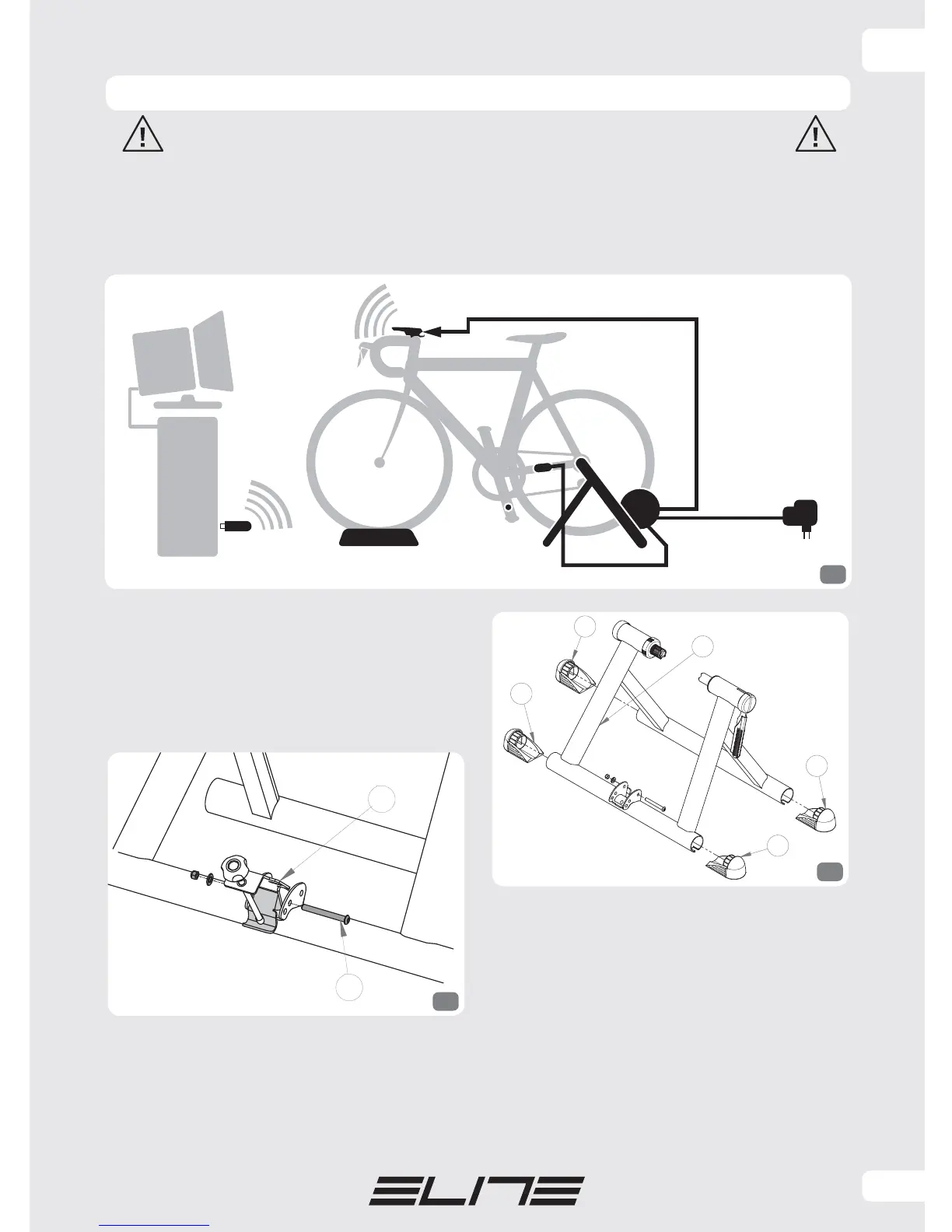

Nella figura 1 è rappresentato lo schema dei
collegamenti del RealPower. In questa figura
in nero sono rappresentate le parti che sono
contenute nella scatola del RealPower, mentre
in grigio ci sono le parti che devono essere in
possesso dell’utilizzatore.
XQLWjGL
UHVLVWHQ]D
VHQVRUHGL
FDGHQ]D
FRPSXWHU
PRQLWRU
FRQVROH
PDJQHWH
Travel Block
Chiavetta
USB
1
NOTA: NON CONNETTERE LA CHIAVETTA USB AL COMPUTER PRIMA DI AVER
INSTALLATO IL PROGRAMMA REALPOWER
ASSEMBLAGGIO CAVALLETTO
• Dal cavalletto, rimuovere la vite M8 che tiene
la piastrina di adattamento (rif. X). Assemblare
nuovamente la piastrina di adattamento con la
piastra supporto unità (rif. V) e la vite M8, come
indicato nella figura 2.
• Il cavalletto è fornito con due tipologie di piedini:
a) piedini tradizionali (Rif. F);
b) piedini ritmo (Rif. E).
a) Nella figura 3 è mostrato come devono essere
montati i piedini tradizionali (Rif. F) sul cavalletto
(Rif. A).
In caso fosse difficile inserirli aiutarsi con
un martello di gomma. Fare attenzione che le basi
dei piedini siano parallele al suolo e che il cavalletto
sia aperto nella sua massima estensione.
b) Nella figura 4 è mostrato come devono essere
montati i piedini Ritmo (Rif. E) sul cavalletto (Rif. A).
In caso fosse difficile inserirli aiutarsi con un
martello di gomma. Fare attenzione che il gradino
ricavato sui piedi Ritmo (Rif. E) sia allineato con
lo scavo ricavato sulle estremità dei tubi del
telaio (Rif. A) come mostrato in figura 4a / 4b, fare
attenzione inoltre che le basi dei piedini siano
parallele al suolo e che il cavalletto sia aperto
nella sua massima estensione.
%%
9
2
$
)
)
)
)
3
IT
