12
• I piedini Ritmo (Rif. E) permettono di simulare
in modo fedele il comportamento della bicicletta
durante il normale utilizzo esterno in quanto il
sistema oscilla lateralmente seguendo lo sposta-
mento del peso dell’atleta. I piedi ammortizzati
dispongono di un semplice e rapido selettore che
permette di tarare l’escursione a seconda delle
esigenze o del peso dell’atleta.

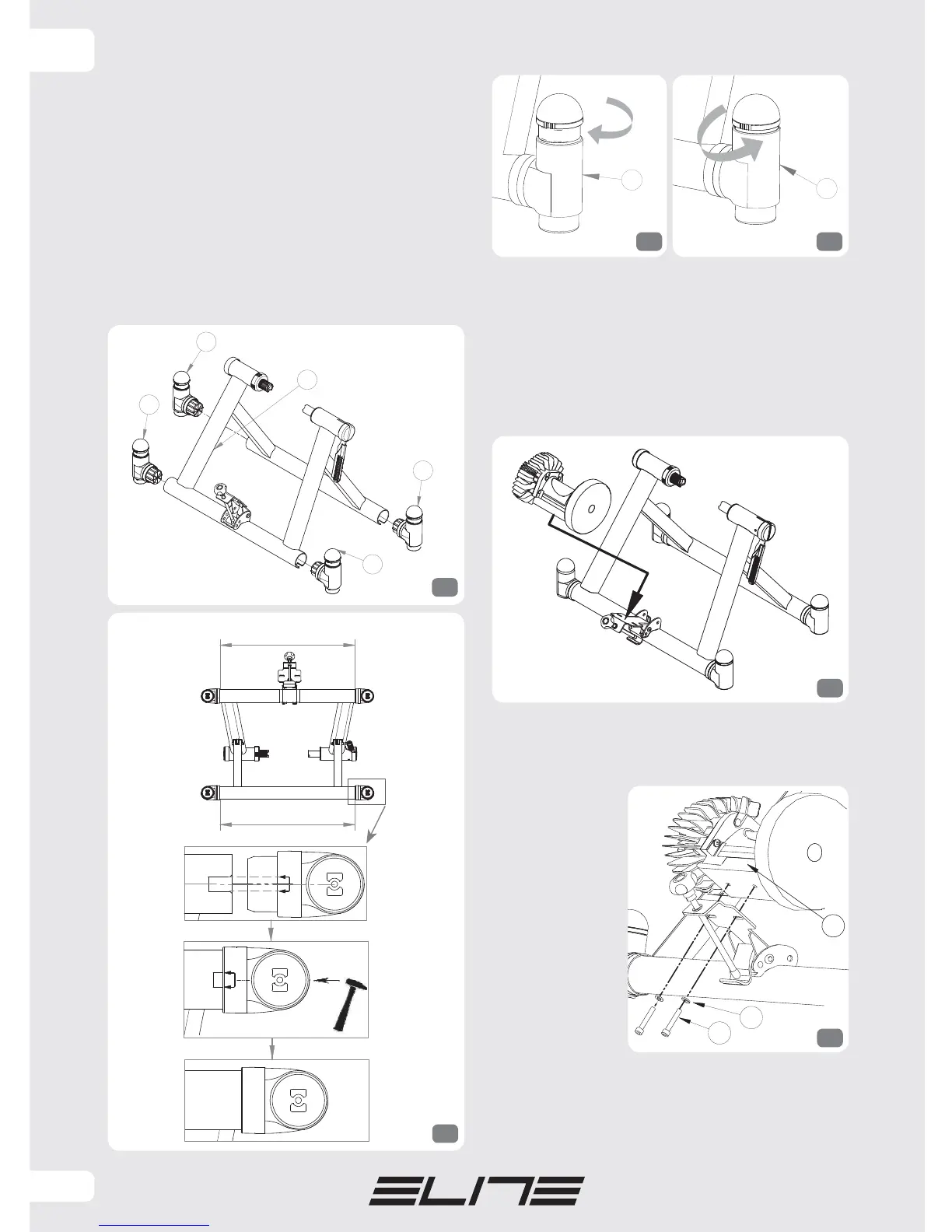

- Avvitando il selettore in senso orario si precarica
la molla rendendo rigido il sistema (Fig. 5).
- Svitandolo il selettore in senso antiorario si sca-
rica la molla rendendo morbido il sistema, atten-
zione non superare mai la tacca di MIN (Fig. 6).
MONTAGGIO UNITÀ
• In figura 7 è mostrato come deve essere montata
l’unità (Rif. B) sul cavalletto (Rif.A).
ATTENZIONE IL VOLANO DELL’UNITÀ È MOLTO
PESANTE. ANCHE PICCOLI URTI POTREBBERO
PIEGARE L’ALBERINO E RENDERE INUTILIZZA-
BILE TUTTO IL SISTEMA.
• Per il fissaggio dell’unità di resistenza (Rif.B)
sulla piastra (Rif. V), utilizzare le viti M6x16
(Rif. P) e le rondelle Ø6xØ14 (Rif.R) come
mostrato in figura 8. Sulla piastra i fori sono fatti
in modo da poter
regolare la posi-
zione dell’unità
in base alla posi-
zione della ruota
rispetto al rullino.
Prima di montare
l’unità, assicurar-
si che il cavalletto
sia perfettamen-
te posizionato
sul pavimento,
al massimo del-
la sua esten-
sione e che la
piastra di supporto sia in posizione orizzontale.
FARE ATTENZIONE PERCHÉ L’UNITÀ È MOLTO
PESANTE E POTREBBE CAUSARE LA CHIUSURA
DEL CAVALLETTO.
(
(
(
(
$
4a
4b
