MONTAGE VOM FAHRRAD AUF
DEM STÄNDER

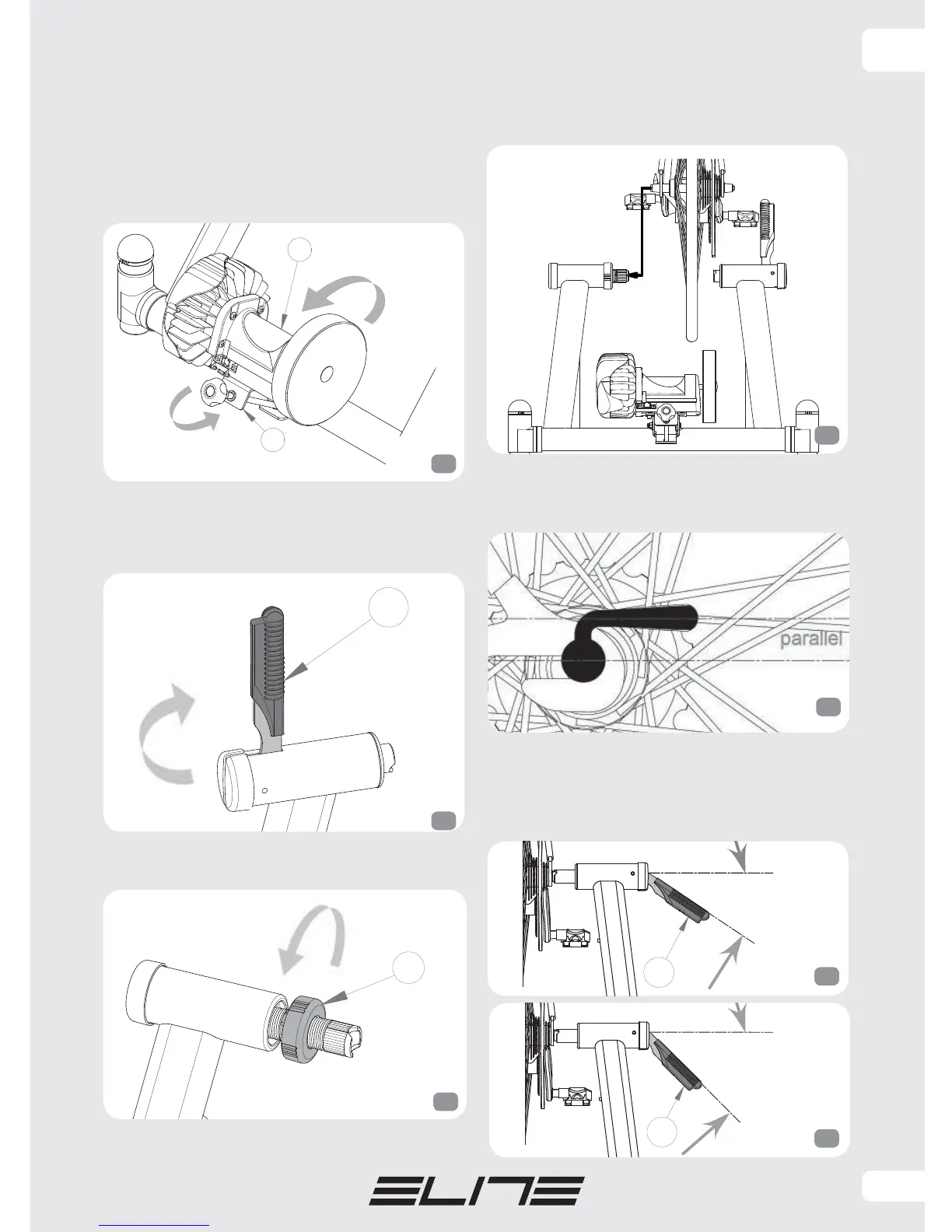

• Zuerst muss die Widerstandseinheit
(Bez. B)
vol-
lständig nach unten verschoben werden. Dazu die
Stellschrauben der Platte aufschrauben Abbil-
dung 9.
(Bez. V)
• Sicherstellen, dass der Schnellspanner des
Hinterrads korrekt befestigt ist.
• Den Hebel (Bez. HH) in Position “open” stellen
(Abb.10).
• Die Zwinge (Bez. EE) durch Aufschrauben
entblocken (Abb. 11).
• Das Fahrrad bringen Sie in die richtige Position, in
dem Sie das linke Ende des hinteren Schnellspanners
in die linke Buchse einführen (Abb. 12).
Bitte prüfen Sie zur sicheren Befestigung des
Hinterrades, dass der Schnellspanner parallel zum
Boden steht.(Abb. 13).
• Den Hebel (Bez. HH) schließen, wobei Sie darauf
achten müssen, dass der Hebel F den
Schnellspanner schon ab einem Winkel von 30°-
45° umschließt. (Abb. 14 und Abb. 15).
