DE FIETS IN HET FRAME PLAATSEN

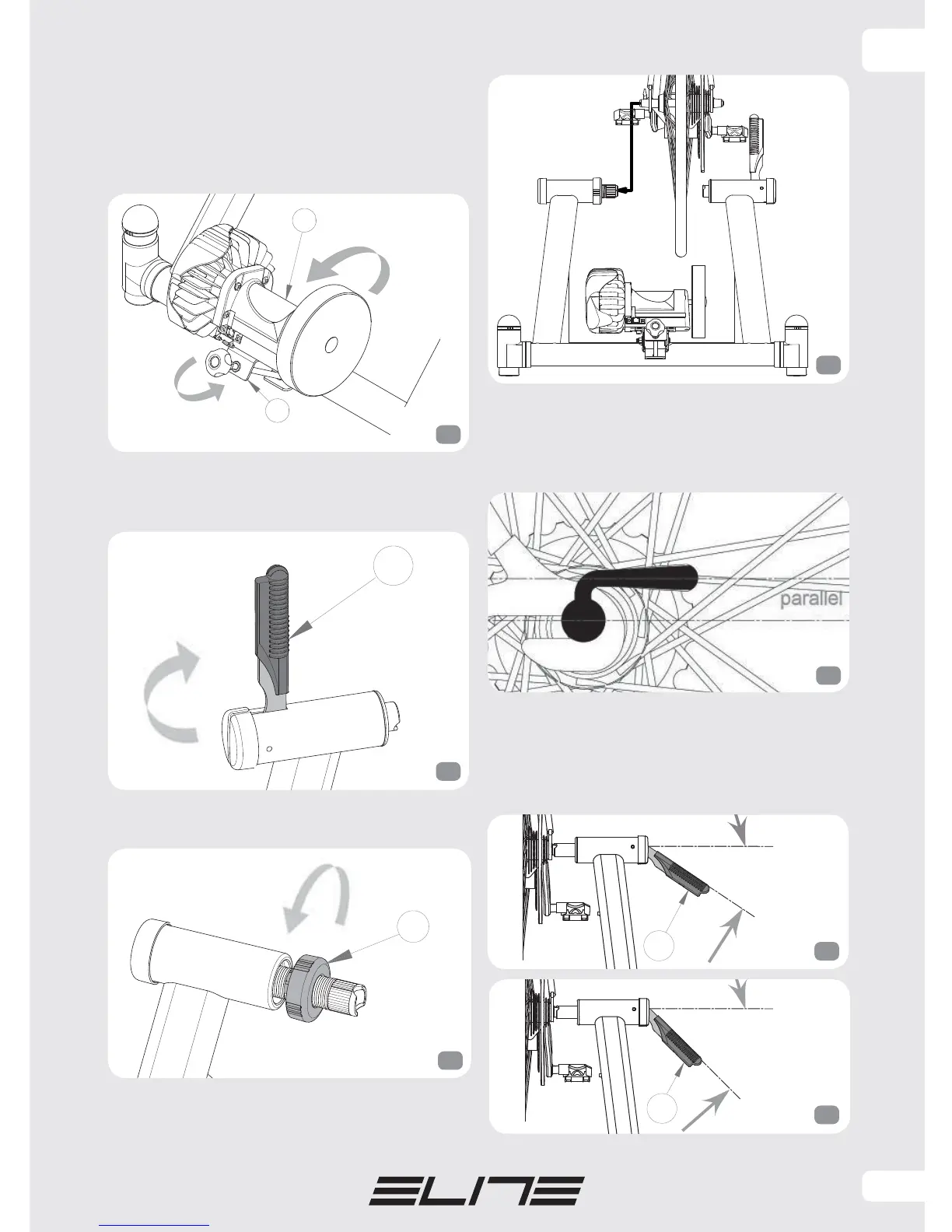

• Laat de eenheid (ref. B) volledig zakken door
de stelschroef van het plaatje (ref. V) (Afb. 9) los
te draaien.
• Controleer of het snelloskoppelmechanisme
van het achterwiel van de fiets goed bevestigd is.
• Zet de hendel (Ref.HH) in de stand “open” (Afb. 10).
• Zet de klemring (Ref. EE) los door eraan te
draaien (Afb. 11).
• Zet de fiets op zijn plaats en doe het linkeruiteinde
van het achterste snelloskoppelmechanisme in de
linkerbus (Afb. 12).
Om de fiets op een veiligere manier op de
standaard vast te zetten moet u controleren of
de hendel van het snelloskoppelmechanisme in
horizontale richting gedraaid is (Afb. 13).
• Zet de hendel (Ref.HH) in de gesloten stand en
let erop dat de hendel het snelloskoppelmechanisme
in het van tevoren bepaalde werkgebied, binnen
30° tot 45°, indrukt (Afb. 14 en Afb. 15).
++
10
((
11
%
9
9
13
12
0,1
++
14
0$;
++
15
