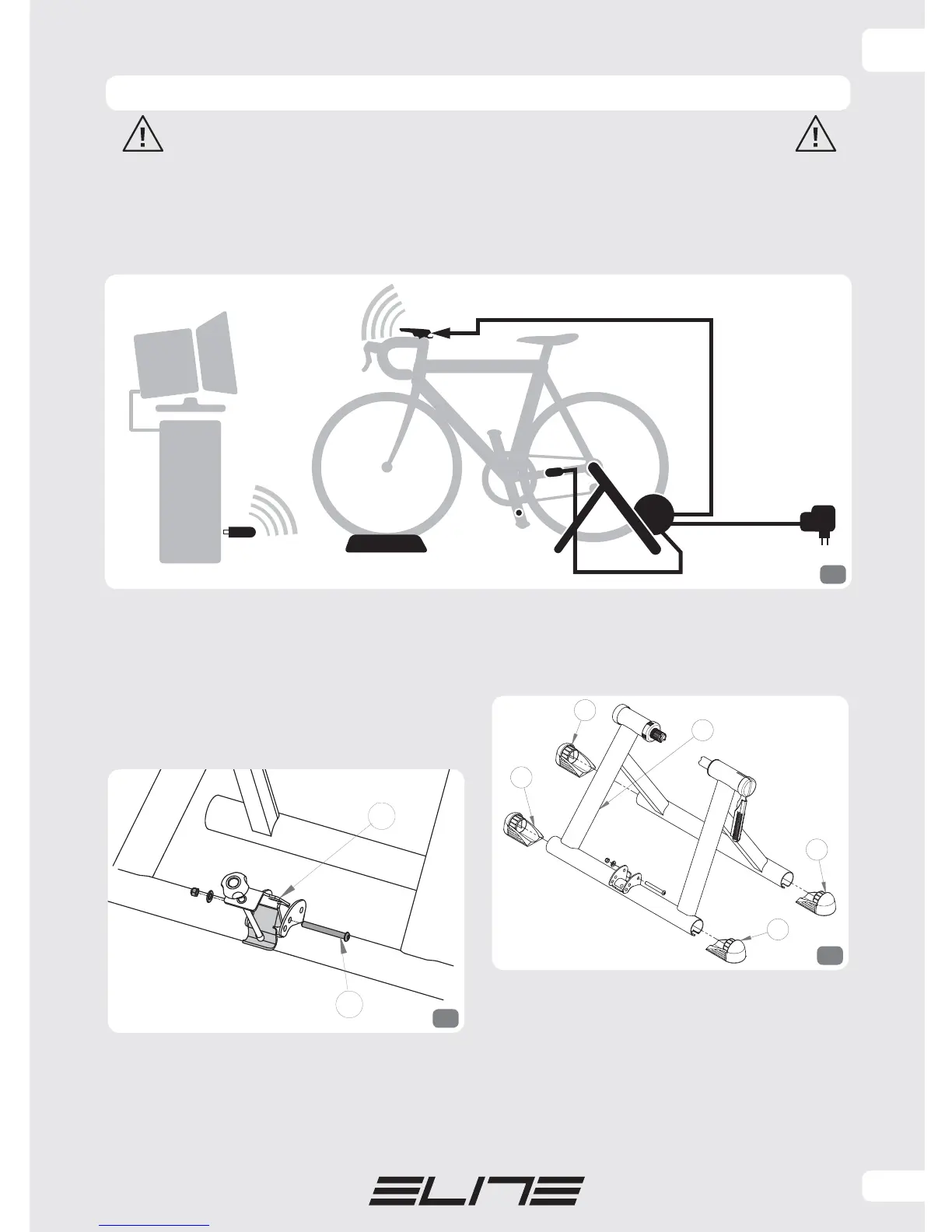

MONTAGEANLEITUNG
ALLGEMEINES VEREINFACHTES SCHEMA
Abbildung 1 zeigt schematisch, wie der
Radsimulator RealPower angeschlossen werden
muss. Alle Teile, die zum Lieferumfang vom
RealPower gehören, sind in Schwarz ausgeführt.
Alle grauen Teile müssen vom Benutzer gestellt
werden.
:LGHUVWDQGVHLQKHLW
7ULWWIUHTXHQ]HVHQVRU
3&
%LOGVFKLUP
.RQVROH
PDJQHW
Travel Block
USB
schlüssel
1
ACHTUNG! DAS USB-SCHLÜSSEL NICHT VOR DER SOFTWARE-INSTALLATION
ZUSAMMENBAU VOM STÄNDER
• Vom Ständer die Schraube M8 (Bez. BB), die die
Anpassungsplatte hält, entfernen (Bez. X).
Die Anpassungsplatte (Bez. X) erneut mit
der Stützplatte für die Einheit (Bez. V) und
der Schraube M8 montieren (Bez. BB), wie in
Abbildung 2 dargestellt.
• Das Gestell wird mit zwei Typen von Füßen
geliefert:
a) Standard-Füße (Bez. F);
b) Ritmo-Füße (Bez. E)
a) Abbildung 3 zeigt, wie die Füße am Ständer
(Bez. F) angebracht werden müssen (Bez.A). Falls
nötig, mit einem Gummihammer nachhelfen. Es
muss darauf geachtet werden, dass die Basis der
Füße parallel zum Boden ist und dass der Ständer
so weit wie möglich geöffnet ist.
b) Abbildung 4 zeigt, wie die Füße am Ständer
(Bez. E) angebracht werden müssen (Bez. A). Falls
nötig, mit einem Gummihammer nachhelfen.
Achten Sie darauf, dass die auf den Ritmo-Füßen
(Rif. E) ausgearbeitete Stufe parallel zu den
Aushöhlungen an den Enden der Rahmenrohre
(Rif. A) ausgerichtet ist, wie in Abbildung 4a / 4b
gezeigt. Es muss darauf geachtet werden, dass die
Basis der Füße parallel zum Boden ist und dass
der Ständer so weit wie möglich geöffnet ist.
%%
9
2
$
)
)
)
)
3
