70

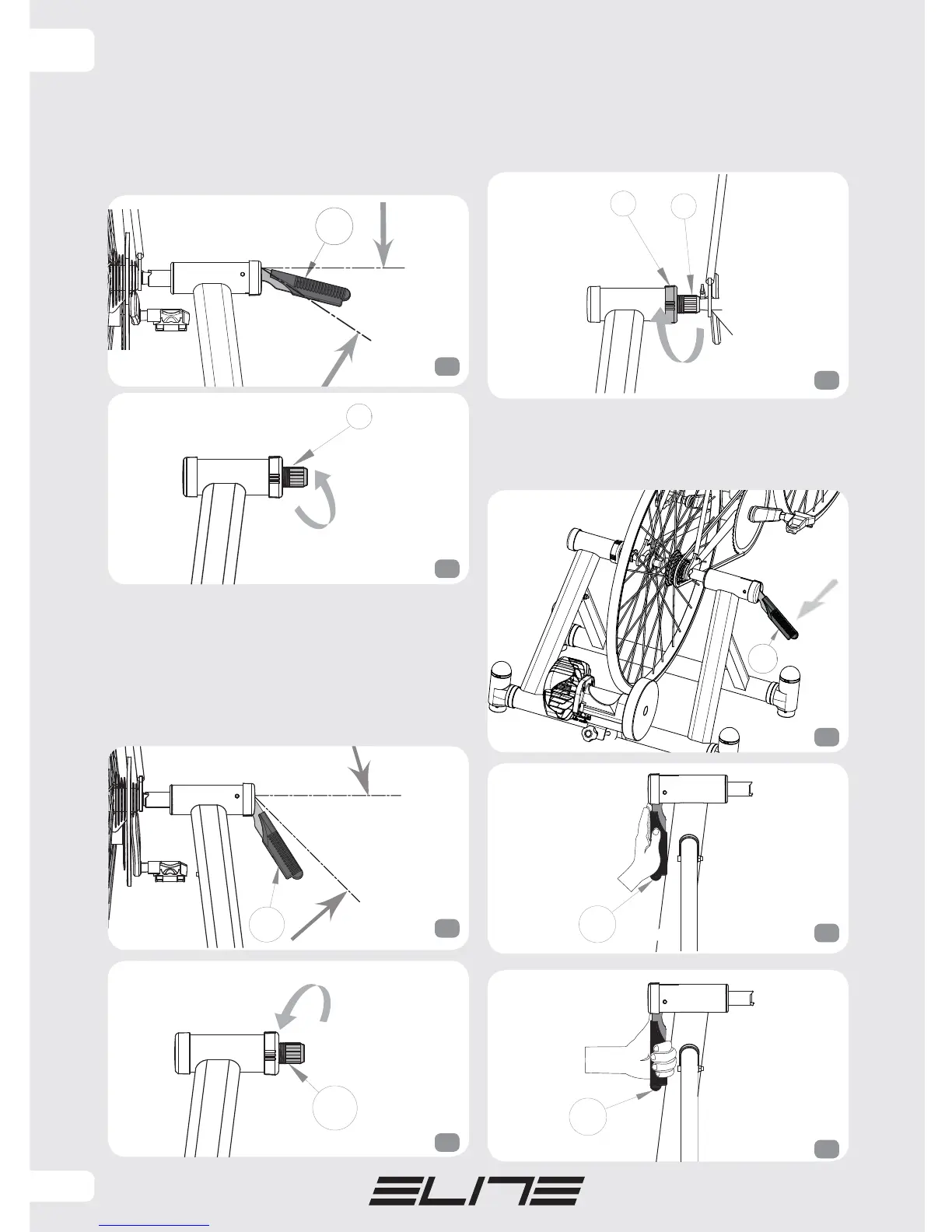

• Si la palanca (Ref. HH) empieza a comprimir el
blocaje rápido en la posición de trabajo anticipada
(fig.16), atornillar el perno casquillo izquierdo (Ref.
FF) (fig. 17) de tal manera que la palanca empiece
a trabajar en el interior del área de predeterminada
(aquella delimitada desde 30° hasta 45°).
• Si la palanca (Ref.HH) empieza a comprimir el
blocaje rápido en la posición de trabajo postergada
(fig.18), destornillar el perno casquillo izquierdo
(Ref.FF) (fig. 19) de tal manera que la palanca
empiece a trabajar en el interior del área
predeterminada (aquella delimitada desde 30°
hasta 45°).
• En cuanto haya sido definida la correcta posición
del perno casquillo izquierdo (Ref. FF), sujetar
con una mano el perno casquillo izquierdo (Ref.
FF) y con la otra enroscar la abrazadera (Ref.EE)
(fig.20) bloqueando de esta manera el conjunto.
• Cerrar la palanca (Ref.HH) en posición “close”
empujándola sólo con la palma de la mano (fig.21 y
22) y tomando la precaución de no poner los dedos
entre la palanca y el cuadro de la bici (fig. 23).
))
17

++
18
))
19

++
16
++
21
((
))
20
++
2.2.
22
++
12
23
ES
