- 16 -
T
15-18
25-28
T1
Ts
H1
H2
D
dy2
dy1
dy1
dy2
dy1
dy2
dy1
dy2
dy1
H1
H1
H2
H2
15-18
25-28
T1
T2
Ts
dy1
dy2
H1
H2
D
dy1
dy2
dy1
dy2
dy1
dy2
dy1
dy2
dy1
dy2
H2
H2
H1
H1
T

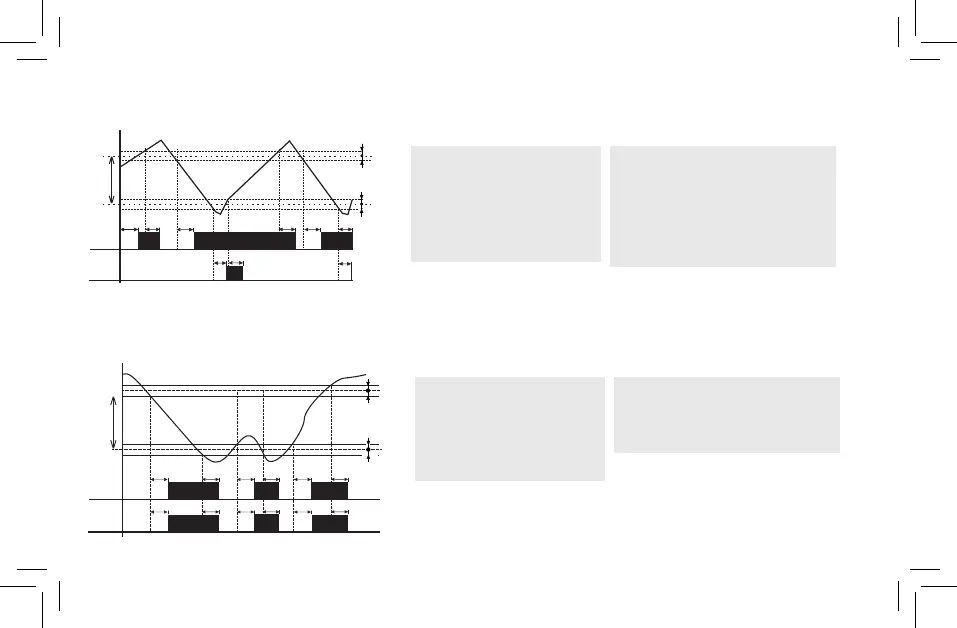

Kettős termosztát
Termosztát “ABLAK” funkcióval
Magyarázat:
Ts - valós (mért) hőmérséklet
T1 - beállított hőmérséklet
T=T1-D
D - beállított di erencia
H1 - beállított hiszterézis T1 -re
H2 - beállított hiszterézis T2 -re
dy1- beállított kimeneti késleltetés
dy2 - beállított kimeneti késleltetés
15-18 kimeneti kontaktusok
25-28 kimeneti kontaktusok
Magyarázat:
Ts - valós (mért) hőmérséklet
T1 - beállított hőmérséklet
T=T1-D
H1 - beállított hiszterézis T1 -re
H2 - beállított hiszterézis T2 -re
dy1- beállított kimeneti késleltetés
dy2 - beállított kimeneti késleltetés
15-18 kimeneti kontaktusok
25-28 kimeneti kontaktusok
Tipikus alkalmazása 2 boiler vezérlése. Az elsődleges
boilert a beállított hőmérsékletérték szerint vezérli,
míg a másodlagos boiler csak akkor kapcsol, ha a
hőmérsékletek különbsége nagyobb a beállított
értéknél.A beállított különbségi tartományban (D) a
15-18 kimenet hagyományos termosztátkénr műkö-
dika működik a T1 bemenetről. Ha a hőmérséklet a
beállított különbség alá süllyed, akkor a 2. kimenet
bekapcsol.
„ABLAK“ funkció - a kimenet csak akkor kapcsol
(fűtés), ha a hőmérséklet a beállított értéktartomány-
ban van. Ha a hőmérséklet a beállított határok alatt,
vagy felette van,akkor a kimenet kikapcsol. T=T1-D
Elfagyás elleni védelemre is használható funkció.
