Veuillez téléphoner au 1-800-654-3545 pour toute assistance complémentaire
Modèle ETL N° : CF235
79
TO MOTOR L
TO MOTOR N
AC IN N
AC IN L
FOR LIGHT
FAN AND
RECEIVER
WHITE WIRES
18 ga. WIRE
CONNECTOR

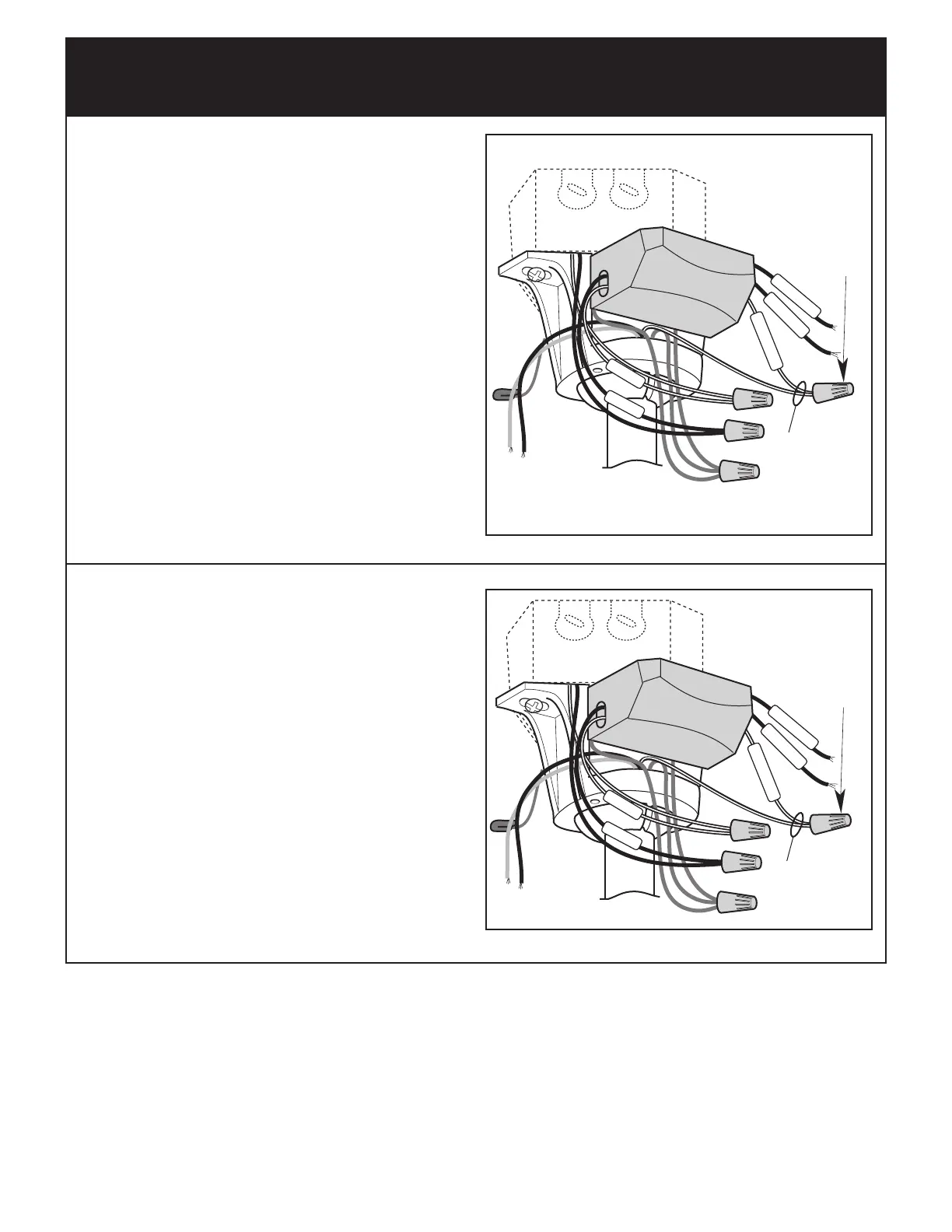

Figure 21
TO MOTOR L
TO MOTOR N
AC IN N
AC IN L
FOR LIGHT
FAN AND
RECEIVER
WHITE WIRES
18 ga. WIRE
CONNECTOR
Figure 22
5.5
Connectez de façon sécurisée le fil noir du récepteur (AC IN L)
au fil noir d’alimentation (sous tension) à l’aide du capuchon
de connexion 12 ga. (fourni dans le sac de pièces de rechange)
(Figure 21).
5.6
Connectez de façon sécurisée le fil blanc du récepteur (TO MOTOR
N) au fil blanc du moteur de ventilateur à l’aide du capuchon de
connexion 18 ga. (fourni avec le récepteur) (Figure 22).
CAPUCHON
DE CONNEXION
cal. 18
CAPUCHON
DE CONNEXION
cal. 18
FILS BLANCS
DU CIRCUIT
D’ALIMENTATION
ET DU RÉCEPTEUR
FILS BLANCS
DU CIRCUIT
D’ALIMENTATION
ET DU RÉCEPTEUR
5. Comment effectuer le câblage pour raccorder
votre ventilateur de plafond (suite)
