STYROFOAM
PARTIALLY ASSEMBLED
CEILING FAN
Figura 6
3.7
Voltee cuidadosamente el ventilador de techo parcialmente
ensamblado y colóquelo sobre la espuma de estireno para
realizar la preparación final (Figura 6).
3.8
Retire del motor los espaciadores de envío y los tornillos de
sujeción de los espaciadores antes de realizar la instalación de
los ensamblajes de paleta (Figura 7).
Deseche los espaciadores y los tornillos de los espaciadores.
SPACER ATTACHMENT SCREW
SHIPPING SPACER
Figura 7

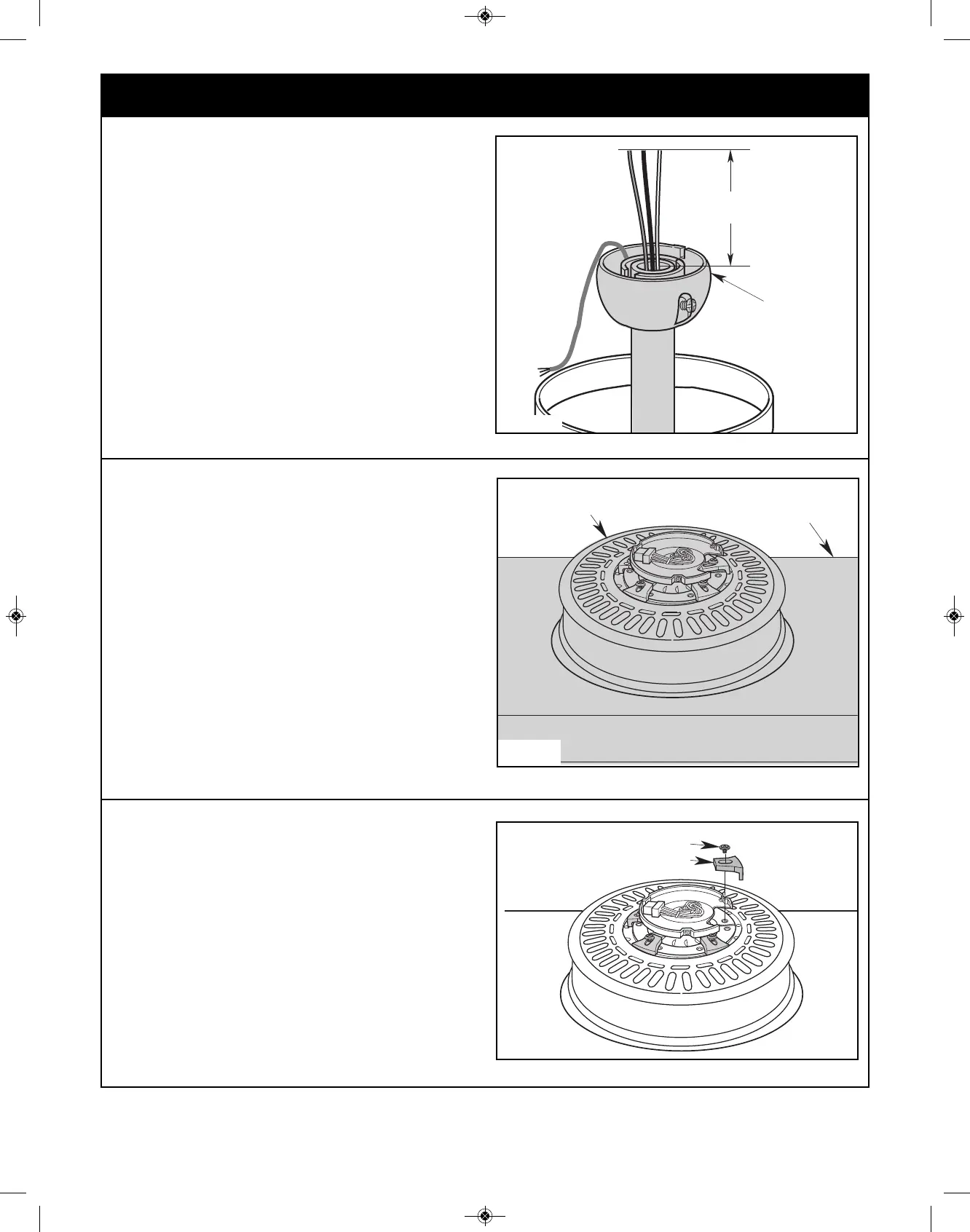

3. Ensamblaje del ventilador de techo (continuación)
HANGER BALL/
DOWNROD
ASSEMBLY
6 to 9
INCHES
3.6
E
l ventilador viene con cables de conexión de color azul, negro y
blanco que tienen 42 pulgadas de longitud.
M
ida hacia arriba aproximadamente de 6 a 9 pulgadas por
encima de la parte superior del ensamblaje de esfera de
suspensión/varilla descendente de 4,5 pulgadas (Figura 5).
Corte el exceso de los cables de conexión y pele el aislamiento
hasta 1/2 pulgada del extremo de dichos cables.
Figura 5
6 a 9 PULG.
ENSAMBLAJE
DE ESFERA DE
SUSPENSIÓN/
VARILLA
DESCENDENTE
ESPUMA DE
ESTIRENO
TORNILLO DE SUJECIÓN DEL ESPACIADOR
ESPACIADOR DE ENVÍO
ENTILADOR DE TECHO
ENSAMBLADO PARCIALMENTE
31
emersonfans.com
Sírvase llamar al 1-800-654-3545 para obtener asistencia adicional
No. de modelo UL: 52-ANT
BP7312-4 CF700.qxp_ BP7312 2/27/15 5:14 PM Page 31
