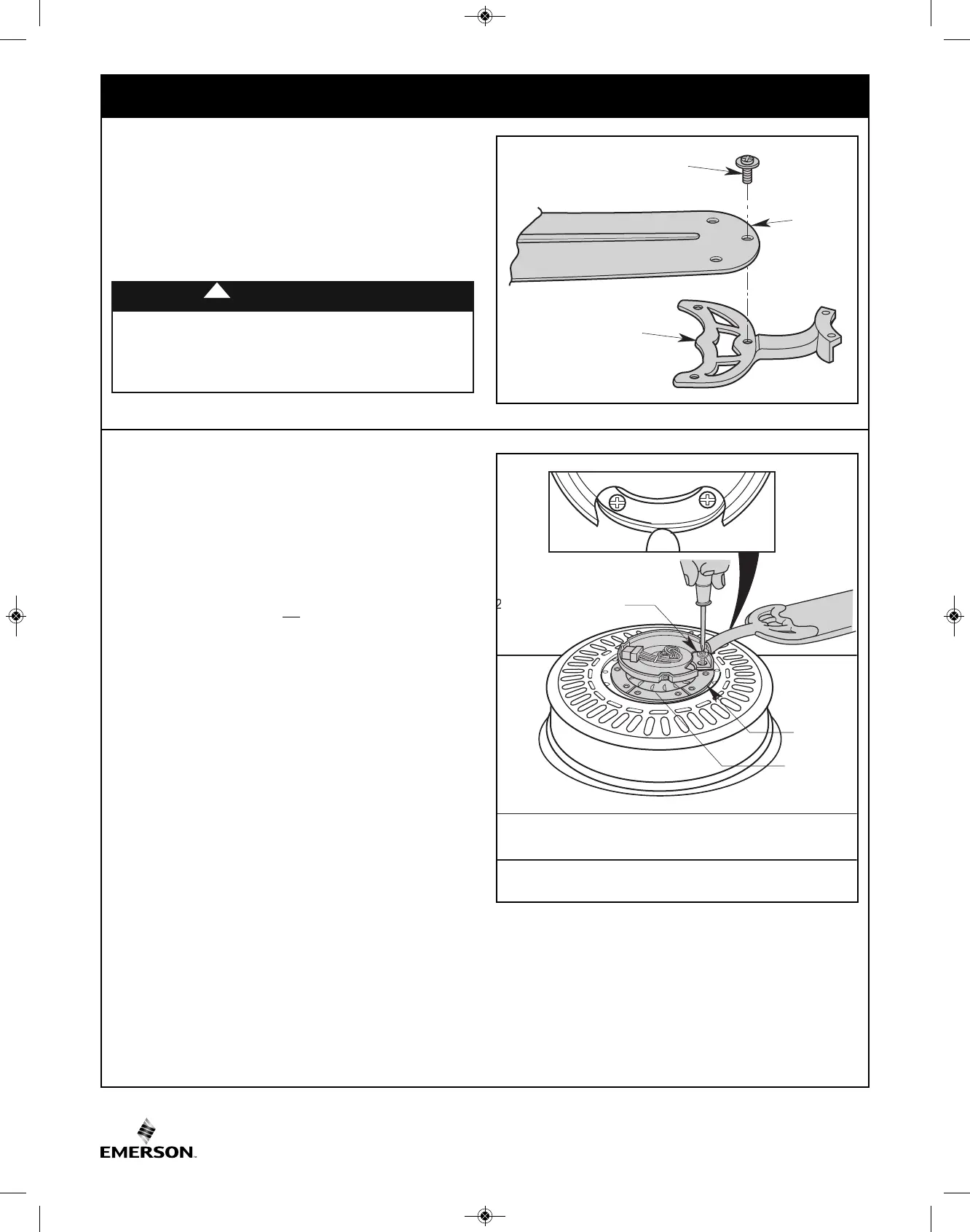

Figura 9
3.10
Rote el núcleo del motor hasta que el agujero de tornillo para
pestaña esté junto a la abertura ubicada en el plato de la carcasa
del interruptor.
Instale un ensamblaje de paleta en el núcleo del motor utilizando
dos tornillos para pestaña M6 x 12 mm con arandelas de
seguridad en la pestaña.
Asegúrese de que los tornillos NO estén apretados (Figura 9).
Repita este procedimiento para los otros cuatro ensamblajes de
pestaña.
NOTA: Las pestañas para paleta tienen una función de
interbloqueo que se debe acoplar completamente antes de
apretar los tornillos. Asegúrese de que todas las pestañas
estén acopladas adecuadamente y luego apriete los tornillos
para pestaña. Si una de las pestañas no se asienta
apropiadamente sobre el núcleo del motor, afloje los tornillos
para pestaña adyacentes, reacople y reasiente las pestañas, y
luego apriete de nuevo los tornillos.
3.9
Monte la pestaña para paleta en la paleta del ventilador
utilizando tres tornillos con cabeza de arandela M5 x 6 mm
(suministrados) (Figura 8).
Repita este procedimiento para las otras cuatro paletas de
ventilador y las otras cuatro pestañas para paleta.
Figura 8
Para reducir el riesgo de lesiones corporales, no doble las
pestañas de la paleta cuando instale dichas pestañas, equilibre
las paletas o limpie el ventilador. No inserte objetos extraños
e
ntre las paletas del ventilador que giran.
ADVERTENCIA
!
TORNILLO PARA PALETA CON CABEZA
DE ARANDELA M5 x 6 mm (3)
PLATO DE LA
CARCASA DEL
INTERRUPTOR
TORNILLOS PARA PESTAÑA CON
ARANDELAS DE SEGURIDAD M6 x 12 mm
(2 por ensamblaje de paleta)
PESTANA
PARA PALETA
PALETA DEL
VENTILADOR
NÚCLEO
DEL
MOTOR
