Betriebsanleitung
EC3-P33 Überhitzungsregler mit
ECD-002 Anzeige- / Einstelleinheit
Installation in nicht explosionsgefährdeter Umgebung
Emerson Climate Technologies GmbH www.emersonclimate.eu
Am Borsigturm 31 I 13507 Berlin I Germany Date: 04.03.2017 EC3-P33_OI_ML_R01_865919.docx

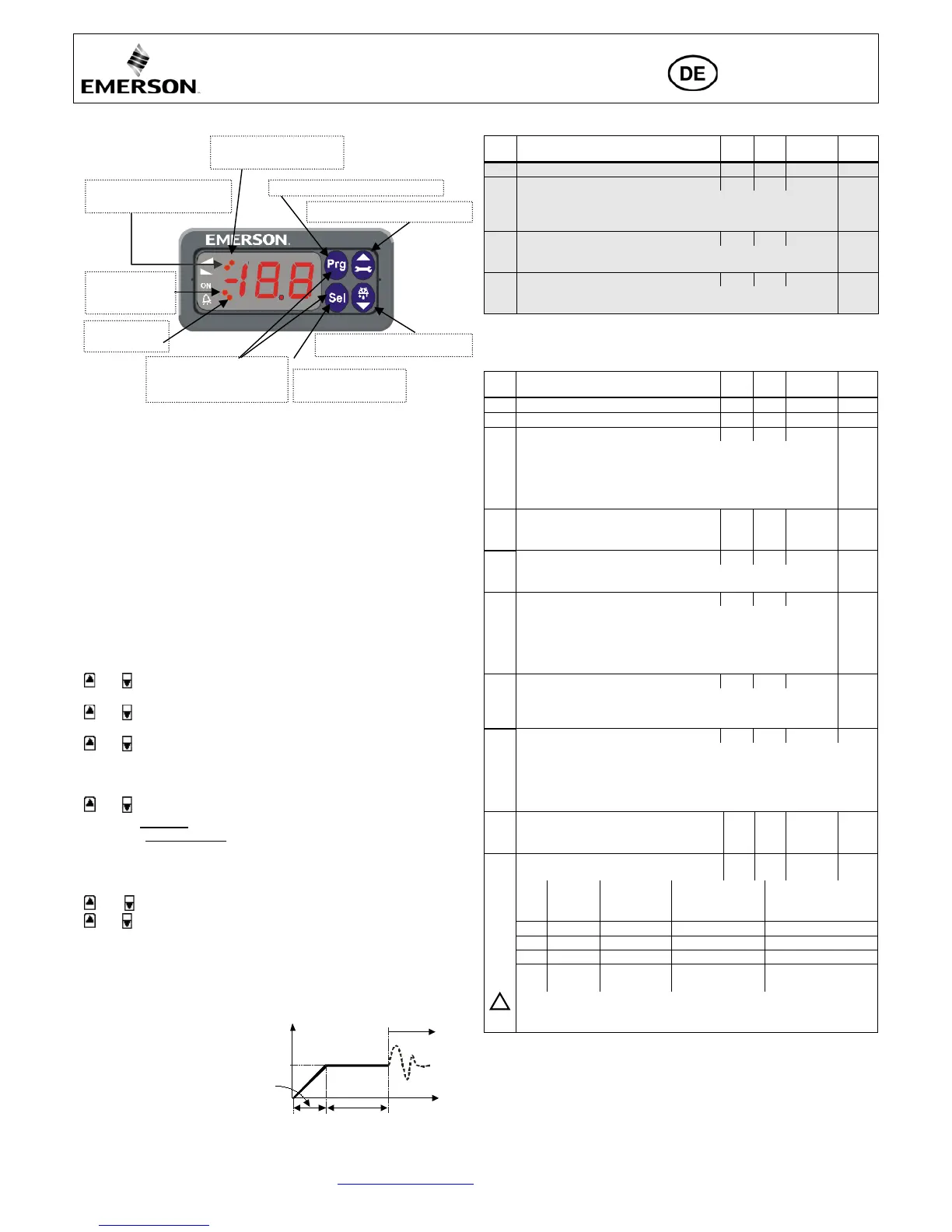

ECD-002 Anzeigeeinheit: (Funktion der LEDs und Tasten)
Einstellung der Haupt-Parameter mit ECD-002
(vor der ersten Inbetriebnahme prüfen bzw. anpassen)
• Während am Digitaleingang 0 V anliegen Versorgungsspannung einschalten.
• Wichtig: Die drei Parameter Kältemittel (u0), Drucksensor-Typ (uP) und Ventil-
Typ (ut) können nur eingestellt werden, wenn der Digitaleingang AUS (0 V) und
die Versorgungsspannung AN (24 V) ist. Diese Sicherheitsfunktion verhindert die
Beschädigung des Verdichters oder anderer Systemkomponenten.
• Zum einfachen Einstellen der Parameter gibt es eine Schnellstart-Anleitung mit
Bildern (s. separate Seite).
• Nach Einstellung der Haupt-Parameter und aktivieren des Digitaleingangs sind die
EC3-P33-Regler betriebsbereit. Alle anderen Parameter können jederzeit, auch
während des Betriebs oder im Standby angepasst werden.
Parametereinstellung mit der Anzeigeeinheit ECD-002:
• Parameteränderungen sind mit der Gerätetastatur möglich. Die Konfigurations-
parameter sind passwortgeschützt. Das werksseitig eingestellte Passwort ist “12”.
Zur Auswahl der Parametereinstellungen:
• PRG Taste länger als 5 Sek. gedrückt halten, eine blinkende "0" erscheint
• oder Taste drücken bis Passwort (Standardwert 12) angezeigt wird
• SEL drücken - Passwort wird bestätigt
• oder Taste drücken bis der gewünschte Parameter erscheint;
• SEL drücken - der aktuell eingestellte Wert wird angezeigt
• oder Taste drücken - der Wert wird vergrößert oder verkleinert
• SEL drücken - der eingestellte Wert wird vorläufig behalten, muss aber noch
gespeichert werden. Die Parameterkennung wird wieder angezeigt.
• Zur Änderung weiterer Parameter wird dieser Ablauf wiederholt:
• oder Taste drücken - nächste Parameterkennung auswählen.
• Parameter speichern und Konfigurationsmodus beenden: PRG Taste drücken
• Parameter nicht speichern und Konfigurationsmodus ohne Parameter-
änderung beenden: Mindestens 60s lang keine Taste drücken (Zeitsperre)
Parameter auf Werkseinstellung zurücksetzen:
• und Taste länger als 5 Sek. gedrückt halten bis blinkende "0" erscheint
• oder Taste drücken bis das Passwort (Standardwert 12) angezeigt wird
• SEL drücken - Passwort wird bestätigt, “0” wird angezeigt
• SEL drücken - alle Parameter werden auf Werkseinstellung zurückgesetzt
• PRG drücken - die gewählte Funktion wird aktiviert und die Betriebsart Spezial-
funktionen verlassen
Startverhalten der Regelventile: (Parameter uu und u9)
EX4/5/6-…FLR ≤ 1,5 Sekunden
EX7-…FLR ≤ 3,2 Sekunden
Haupt-Parameter:
(müssen ggf. angepasst werden)
Code Beschreibung und Wahlmöglichkeiten Min Max Werk Kunde
H5
Passwort
1
199
12
u0
Kältemittel
0
6
0
0 = R290; 1 = R32; 2 = R1234ze;
3 = R1234yf; 4 = R1270;
5 = R227; 6 = R600a
uP
Installierter Drucktransmitter
PT5-30L-FLR
ut
Installiertes EMERSON Regelventil
0
3
1
0 = EX4-…FLR 1 = EX5-…FLR
2 = EX6-…FLR 3 = EX7-…FLR
Sonstige Parameter:
(Anpassung nur für spezielle Anwendungen)
EC3-P33 sind auch ohne Anzeigeeinheit ECD-002 betriebsbereit, diese kann auch
während des Betriebs ein- oder ausgesteckt werden.
Code
Beschreibung und Wahlmöglichkeiten Min Max Werk Kunde
uu
Startöffnung des Regelventils (%)
5
100
10
u9
Startzeit für Ventilöffnung (Sekunden)
1
120
5
uL
Alarm bei zu niedriger Überhitzung
0
2
1
0 = deaktiviert (für überfluteten Verdampfer)
1 = automat. Rückstellung
2 = manueller Rückstellung
Alarm Ein bei 0.5K (wenn länger als 1 Minute unterschritten);
Alarm Aus bei 3K (ohne Zeitverzug)
u5
Überhitzungseinstellung (K)
wenn uL aktiviert (autom. oder manuell)
wenn uL deaktiviert
3
0.5
30
30
6
6
u2
MOP Funktion
0
1
1
0 = deaktiviert
1 = aktiviert
u3
MOP (°C) Sättigungstemperatur
*
*
X
Werkseinstellung abhängig vom gewählten Kältemittel (u0):
+13°C for R290 +15°C for R32
+15°C for R1234ze +15°C for R1234yf
+13°C for R1270 +15°C for R227
+15°C for R600a
┌┘5
Einheiten (nur für u3, u5, ┌┘1)
0
1
0
0 = °C, K, bar
1 = °F, R, psig
(Psig Werte geteilt durch 10. Bsp: Display 12.5 bedeutet 125 psig)
┌┘
1
Angezeigter Wert
0
4
0
0 = gemess. Überhitzung (K)
1 = gemessener Verdampfungsdruck (bar)
2 = Ventilöffnungsgrad (%)
3 = gemessene Sauggas-Temperatur (°C)
4 = aus gemessenem Druck errechnete Verdampfungstemperatur (°C)
u4
Überhitzungsregelung (nach 01.03.08)
0 = Standard,
1 = langsam
0
1
0
b1
Batterie-Fehlermanagement bei defekter
Batterie
0
3
2
Wert
Display-
Anzeige
Alarmrelais
Ventilzustand
Möglichkeit zur
Rückstellung nach
Erholung/Austausch
0
-
-
regelt
-
1
Ab
-
regelt
-
2
Ab
signalisierend
geschlossen
automatisch
3
Ab
(blinkt)
signalisierend
geschlossen
manuell
Wird das Alarmrelais nicht verwendet (b1 = 0 oder = 1), muss das
System auf andere Weise vor Schäden durch Stromausfall geschützt
werden
!
Sec.
uu
u9
%
EC3-X3 BA.cdr
Blinkt: Ventil schliesst
AN: Ventil ist geschlossen
Blinkt: Ventil öffnet
AN: Ventil ist offen
Parameter Eingabe/Speicherung
Nächster Parameter/Wert (höher)
AN: Anforderung
AUS
: keine
Anford.
AN: Alarm
AUS: kein
auswählen/bestätigen
Nächster Parameter/Wert (tiefer)
Manuelle Rückstellung für
alle blinkenden Alarme
(PRG & SEL) 5s drücken
