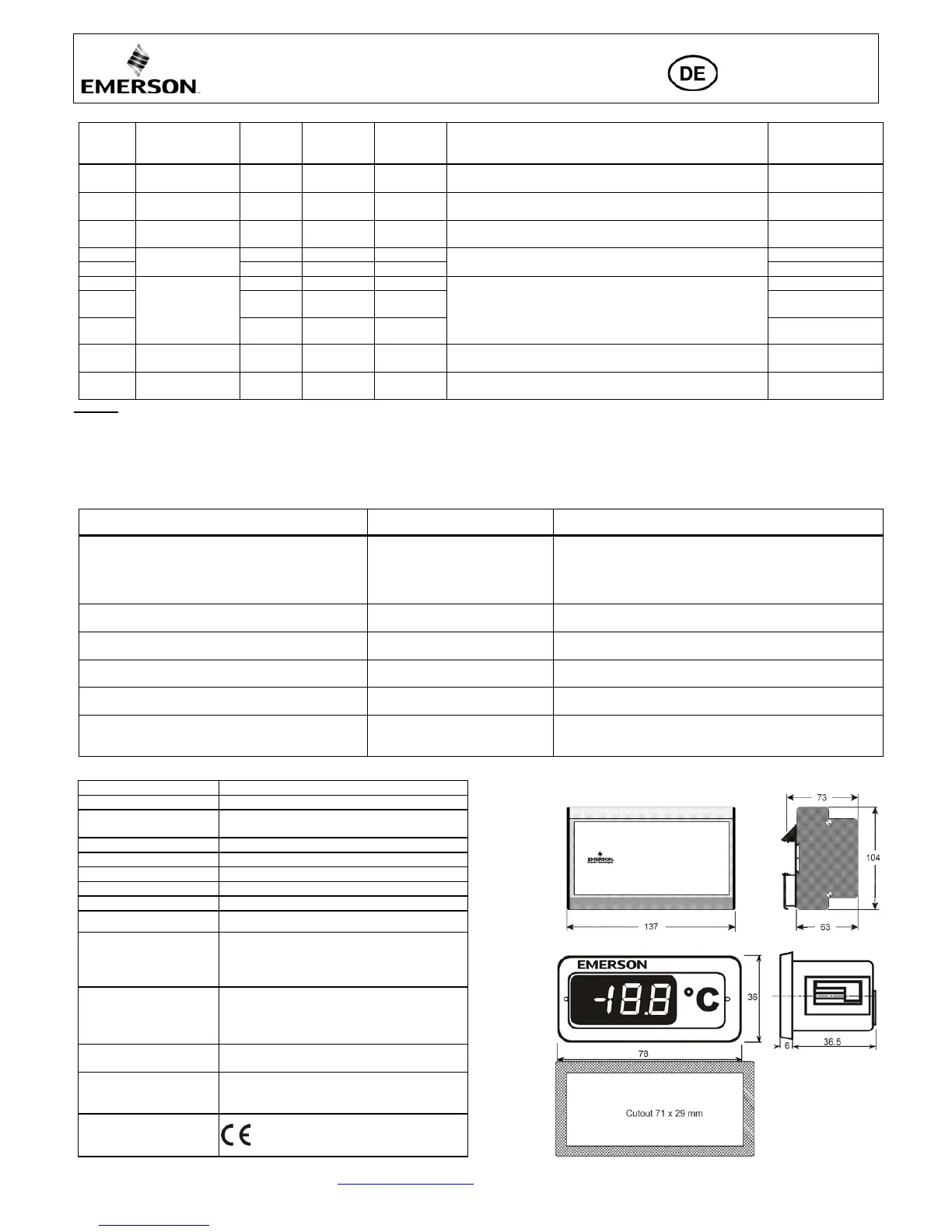

Page #6 background imageLoading...
Page #6 background image
Betriebsanleitung
EC3-P33 Überhitzungsregler mit
ECD-002 Anzeige- / Einstelleinheit
Installation in nicht explosionsgefährdeter Umgebung
Emerson Climate Technologies GmbH www.emersonclimate.eu
Am Borsigturm 31 I 13507 Berlin I Germany Date: 04.03.2017 EC3-P33_OI_ML_R01_865919.docx
Alarmanzeigen und Fehlerbehebung:
Alarm
Code
Fehler
Beschreibung
Abhängiger
Parameter
Alarm
Relais
Ventil-
zustand
Fehlerlösung
Man. Rückstellung
nach Fehlerbehebung
notwendig
E0
Drucktransmitter
Fehler
- signalisierend geschlossen Verdrahtung prüfen und 420 mA Signal messen Nein
E1
Temperatursensor
Fehler
- signalisierend geschlossen Verdrahtung prüfen und Widerstand des Sensors messen Nein
EXV Fehler elektr.
Anschluss
- signalisierend unbekannt Verdrahtung prüfen und Widerstand der Wicklung messen Nein
AL
Überhitzung zu
niedrig (<0,5K)
uL: 1
signalisierend
geschlossen
Verdrahtung prüfen und Funktionsprüfung des Ventils
durchführen
Nein
AL blinkt
uL: 2
signalisierend
geschlossen
Ja
Ab
Batteriefehler
b1: 1
-
regelt
Batterieladung zu schwach für Schließen des Ventils bei
Stromausfall. Kann bei neuen Reglern oder langer Lagerzeit
auftreten und sollte nach ausreichender Aufladung der Batterie
verschwinden. Ansonsten defekte Batterie ersetzen
(Austauschkit Bestell-Nr. 807790).
-
Ab
b1: 2 signalisierend geschlossen -
Ab blinkt
b1: 3 signalisierend geschlossen Ja
Er
Daten außerhalb
Anzeigebereich
- - -
Display kann Daten nicht darstellen, Einstellwert der Parameter
verändern.
Nein
---
Keine Daten auf
dem Display
- - -
Kabel- und Steckerverbindungen zwischen EC3-P33 und ECD-
002 prüfen
Nein
Hinweis: Bei mehreren Alarmen gleichzeitig wird der Alarm mit der höchsten Priorität angezeigt, nach dessen Beseitigung wird der nächsthöhere angezeigt usw., bis alle
Alarme beseitigt sind. Danach werden wieder die Parameter angezeigt
Überprüfung der Betriebsbedingungen:
Die am Display permanent angezeigten Daten werden vom Anwender durch Parameter
┌┘1 bestimmt. Gleichzeitig können andere Daten vorübergehend am Display angezeigt werden,
sofern kein Alarm vorliegt. Das Display zeigt nach Drücken von SEL zuerst für 1 Sekunde den Code für den jeweiligen Wert (s. Parameter
┌┘1) und dann die Daten. Nach 5 Minuten
werden wieder die permanenten Daten angezeigt.
Service / Fehlersuche:
Fehlerbeschreibung Ursache Aktion
Überhitzung ist einige Grad höher oder niedriger als der
Einstellwert
Fehlerhaftes Signal von Druck- oder
Temperatursensoren
1- Sensoren überprüfen.
2- ECN-N60 als Temperatursensor einsetzen.
3- EMERSON Drucktransmitter verwenden: PT5-30L-FLR
4- Sensorkabel nicht zusammen mit stromführenden Leitungen
verlegen.
Überhitzung ist zu niedrig, Verdichter läuft nass
1- Ventile falsch angeschlossen
2- Defekter Sensor
1- Verdrahtung überprüfen.
2- Sensor überprüfen.
Ventil ist nicht vollständig geschlossen
1- Digitaleingang ist EIN (24 V)
2- Falsche Einstellung für Parameter ut
1- Ventil schließt nur, wenn der Digitaleingang AUS ist (0 V).
2- Einstellung für Parameter ut überprüfen.
Schwankende Überhitzung
Eingesetzter Verdampfer ist für
höhere Überhitzung ausgelegt
Einstellwert für Überhitzung Vergrößern.
Ventil öffnet, wenn EC3 Befehl zum Schließen gibt
und umgekehrt
Fehlerhafte Verdrahtung zwischen
EC3-P33 und Ventil
Verdrahtung gem. Verdrahtungsschema durchführen.
Überhitzungseinstellung verändert sich nach einigen
Monaten ununterbrochenen Betriebs oder bei Permanenter-
überbrückung des 24 V Digitaleingangs
Ventile mit Schrittmotor erfordern
Synchronisation
Am 24 V Digitaleingang nicht dauerhaft Spannung anlegen; wenn
Verdichter ununterbrochen läuft Digitaleingang einmal je Woche
für 5 Sekunden unterbrechen.
Technische Daten: Abmessungen [mm]:
Versorgungsspannung
24 VAC ±10%; 50/60 Hz; 1 A
EC3-P33
Leistungsaufnahme
25 VA max, inklusive EX4-7…FLR
Anschlüsse
Steckbare Schraubklemmen für Adern mit max.
0,14…1,5 mm
2
Querschnitt
Erdungsanschluss
für 6.3 mm Flachstecker
Schutzklasse
IP20
Verbindung zu ECD-002
ECC-Nxx oder CAT5 Kabel mit RJ45 Anschlüssen
Digitaleingänge
0/24 VAC/DC zum Ein- bzw. Ausschalten
NTC Analogeingang
EMERSON Temperatursensor ECN-N60
4-20 mA Analogeingang
EMERSON PT5-30L-FLR Drucktransmitter
4…20 mA Analogausgang
Abweichung vom
Eingangssignal
für externen Regler mit 12/24 VDC
Speisespannung & geeignetem internen Widerstand
± 8% max.
ECD-002
Ausgang Alarmrelais
Wechsler (geeignet für 24 VAC/DC),
Induktive Last: 2 A
Aktiviert:
Bei Normalbetrieb (kein Alarmzustand)
Inaktiviert:
im Alarmzustand oder bei abgeschalteter Spannung
Schrittmotorausgang für
EX4-7
Maximalstrom 0,8 A mit nominal 24 VDC
Betriebsspannung
Temperaturbereich
0…+60°C
+1…+25°C (für optimale Batterielebensdauer)
> 35°C Batterielebensdauer < 2 Jahre
Kennzeichnung
