Instrukcja obsługi
Sterownik przegrzania EXD-SH1/2 z komunikacją
ModBus dla elektrycznych zaworów regulacyjnych
Emerson Climate Technologies GmbH www.climate.emerson.com/en-gb Date: 29.07.2020
Am Borsigturm 31 I 13507 Berlin I Germany EXD-SH12_OI_EN_DE_FR_IT_PL_RU_0720_R04_865917.docx
Przygotowanie do uruchomienia:
• Wypróżniować układ chłodniczy.
• Uwaga: Zawory EX/CV są dostarczane w pozycji częściowo otwartej. Nie
napełniać instalacji przed zamknięciem zaworów.
• Doprowadzić zasilanie 24V do EXD-SH1/2 podczas gdy wejście cyfrowe
(DI1/DI2jest otwarte. Zawór zostanie zamknięty.
• Po zamknięciu zaworu napełnij układ czynnikiem chłodniczym.
Ustawienie parametrów:
(sprawdzić lub zmodyfikować przed uruchomieniem systemu)
• Upewnij się, że wejście cyfrowe (DI1/DI2) jest otwarte. Doprowadź zasilanie 24V
do EXD-SH1/2.
• Parametry: hasła (H5), rodzaj funkcji (1Fct), typ czynnika (1u0/2u0), typ
przetwornika ciśnienia (1uP/2uP) i skalowanie zaworu (1uF/2uF) należy ustawić
zgodnie z wymaganiami systemu i tylko, jeżeli wejście cyfrowe DI1/DI2 jest
otwarte. Jest to dodatkowe zabezpieczenie przed przypadkowym sprężarki lub
innych elementów systemu.
• Po ustawieniu i zapisie podstawowych parametrów sterownik EXD-SH1/2 jest
gotowy do pracy. Wszystkie pozostałe parametry mogą być modyfikowane w
dowolnym momencie pracy lub postoju systemu.

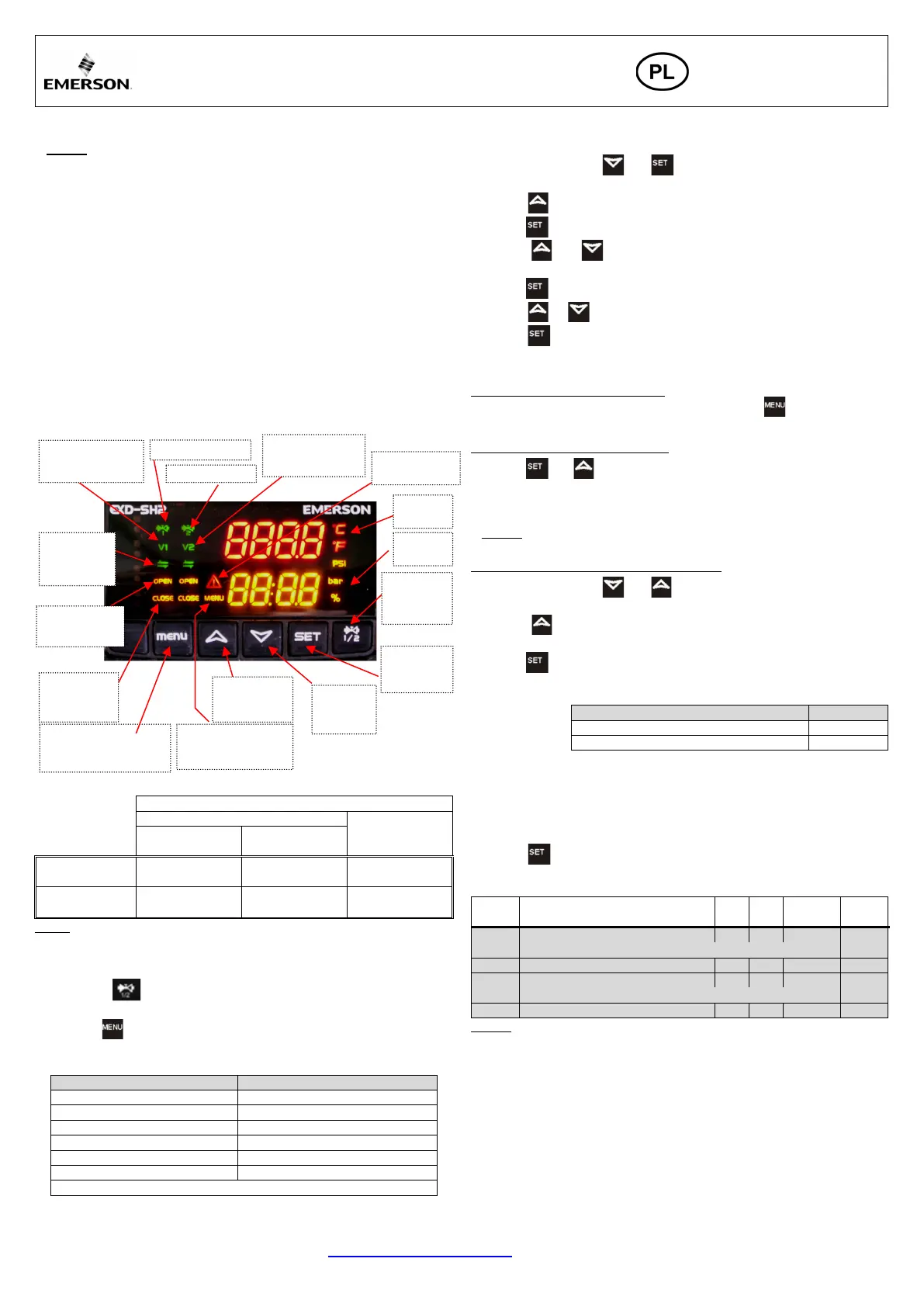

Wyświetlacz/klawiatura: (funkcje LED i przycisków)
Opis wyświetlacza:
Wybór funkcji głównej
Sterowanie przegrzaniem
Sterowanie
temperaturą
Sprężrka
włączona
Sprężarka
wyłączona
Dane na górnym
ekranie
Przegrzanie (K/F) Przegrzanie (K/F)
Kontrolowana
temperatura (°C/F)
Dane na dolnym
ekranie
Otwarcie zaworu
(%)
Ciśnienie ssania
(bar/psig)
Otwarcie zaworu
(%)
Uwaga: jeżeli wartość przegrzania miga to zawór jest funkcji MOP.
Tryb wyświetlania wartości chwilowych:
• Sterownik wyświetla pokoleji wartości parametrów dla jedneg obiegu.
Przyciskiem można przechodzić z jednego do drugiego obiegu (możliwe
tylko w EXD-SH2).
• Przycisk aktywuje lub deaktywuje funkcję wyświetlania wartości
chwilowych, która daje możliwość bieżącego sprawdzenia wartości parametrów w
czasie rzeczywistym według zamieszczonej poniżej sekwencji:
Wartości na górnym ekranie
Kod na dolnym ekranie
Przegrzanie (K/F)
SH
Otwarcie zaworu (%)
OPEn
Temperatura ssania (°C/°F)
tASP
Ciśnienie ssania (bar/psig)
PEuA
Temperatura nasycenia (°C/°F)
tEuA
Wersja Software: (0A)
SH1 lub SH2
Powtórzenie wyświetlanych wartości
Konfigurowanie parametrów:
Tryb konfigurowania parametrów jest zabezpieczony hasłem. Domyślne hasło to
“12”. W celu wejścia w poziom konfiguracji:
• Naciskaj równocześnie oraz przez ponad 5 sekund.
• Na górnym ekranie ukarze się “0” a na dolnym “PAS”.
• Naciskaj aż ukaże się “12”; (hasło).
• Naciśnij w celu potwierdzenia hasła.
• Naciskaj lub w celu przewijania kodów parametrów (patrz tabela
parametrów).
• Naciśnij w celu wejścia w parametr.
• Naciskaj lub w celu zwiększenia lun zmniejszenia wartości parametru.
• Naciśnij w celu wstępnego potwierdzenia nowej wartości. Nowa wartość
miga kilka razy a następnie wyświetlany jest kod następnego parametru.
• Powtórzyć procedurę dla kolejnych parametrów, jeżeli istnieje taka potrzeba.
Wyjście z zapisem nowych ustawień:
• Po dokonaniu wszystkich zmian w parametrach nacisnąć w celu zapamiętania
wartości parametrów i wyjścia z trybu konfigurowania parametrów.
Wyjście bez zapisu nowych ustawień:
• Naciśnij oraz w celu skasowania zmian wartości paramatrów I wyjścia z
trybu konfiguracji parametrów.
• Inny sposób wyjścia bez zapisu wprowadzonych zmian – nie dotykać przycisków
przez 120 sekund.
• Uwaga: W trybie konfiguracji parametrów sterownik wyświetla kod
parametru na dolnym ekranie a jego wartość na górnym.
Funkcje specjalne: (Rest, czyszczenie alarmów)
• Naciskaj równocześnie oraz przez ponad 5 sekund.
• Ukaże się migające “0”.
• Naciskaj aż ukase się “12”; (jeżeli hasło domyślne zostało zmienione,
wprowadź nowe hasło)
• Naciśnij w celu potwierdzenia hasła
• Wybierz funkcje specjalne zgodnie z wcześniej opisaną procedurą.
Funkcje specjalne:
Wyświetlana wartość
Kod
Reset do ustawień fabrycznych
-Fdt
Wyczyść alarmy (tylko reset ręczny)
ALrr
• Domyślan wartość tych zmiennych to 0. Po wprowadzeniu wartości 1 funkcja jest
wykonywana.
• Reset do wartości fabrycznych (-Fdt) jest możliwy, jeżeli wejścia cyfrowe DI1/DI2
są otwarte.
Ręczna obługa zaworu (serwis /obsługa):
• Naciskaj przez ponad 5 sekund
Wybierz, zmodyfikuj i zachowaj wartości zgodnie z wcześniej opisaną procedurą
konfigurowania parametrów
Kod
Opis parametru
Min Max
Nastawa
fabryczna
Nowa
nastawa
1Ho
Tryb pracy ręcznej; obieg 1
0
1
0
0 = dezaktywacja 1 = aktywacja
1HP
Otwarcie zaworu (%)
0
100
0
2Ho
Tryb pracy ręcznej; obieg 2
0
1
0
0 = dezaktywacja 1 = aktywacja
2HP
Otwarcie zaworu (%)
0
100
0
Uwaga: W trybie ręcznym alarmy funkcjonalne takie jak za niskie przegrzanie
są nie aktywne. Rekomenduje się monitorowanie systemu. Tryb ręczny jest
przewidziany do celów serwisowych, w krótkim okresie czasu w szczególnych
warunkach. Po osiągnięciu zamierzonych celów należy ustawić parametry 1Ho
oraz 2Ho na wartość 0, co przywróci automatyczny tryb regulacji zaworów
zgodnie z wprowadzonymi nastawami.
Tryb wyświetlania
wartości chwilowych
aktywny
Aktywacja/deaktywacja tryb
wyświetlania wartości
chwilowych
Następny
parametr
(niższy)
Dolny
ekran
Zmiana
danych
wyświetlacza
1/2
Obieg 1 włączony
Obieg 2 włączony
ON: alarm
OFF: bez alarmu
Górny
ekran
Obserwacja
parametrów pracy
obiegu 1
Odpowiedni
zawór obiegu 1
i /lub 2 jest
regulowany
Obserwacja
parametrów pracy
obiegu 2
Miganie:
Zawór otwiera się
Ustawienie /
zapamiętanie
parametrów
Miganie:
Zamykanie
zaworu
Następny
parametr
(wyższy)
