Preparazione per l’avviamento:
• Mettere in vuoto l’intero circuito di refrigerazione.
• Attenzione: le valvole EX/CV sono spedite in posizione di apertura parziale.
Non caricare il sistema con refrigerante prima di aver chiuso la valvola.
• Alimentare a 24V il controllo EXD-SH1/2 con l’ingresso digitale (DI1/DI2)
aperto. La valvola si porterà in posizione di chiusura.
• Dopo la chiusura della valvola, è possibile cominciare la carica di refrigernate nel
sistema.
Setup dei paramtri:
(devono essere controllati/modificati prima dell’avviamento del sistema)
• Assicurarsi che l’ingresso digitale (DI1/DI2) sia aperto. Alimentare a 24V il
controllo EXD-SH1/2.
• Password parametri (H5), tipo di funzione (1Fct), tipo di refrigerante (1u0/2u0),
tipo di trasduttore pressione (1uP/2uP) e scala della valvola (1uF/2uF) devono
essere impostati in base al sistema e solamente quando l’ingresso digitale DI1/DI2
è aperto. Questa specifica fornisce un’ulteriore sicurezza per prevenire danni ai
compressori e agli altri componenti del sistema.
• Una volta che sono stati impostati e salvati i parametri principali, è possibile
avviare il controllo EXD-SH1/2. Se necessario, tutti gli altri parametri possono
essere modificati in qualsiasi momento durante il funzionamento o in standby.

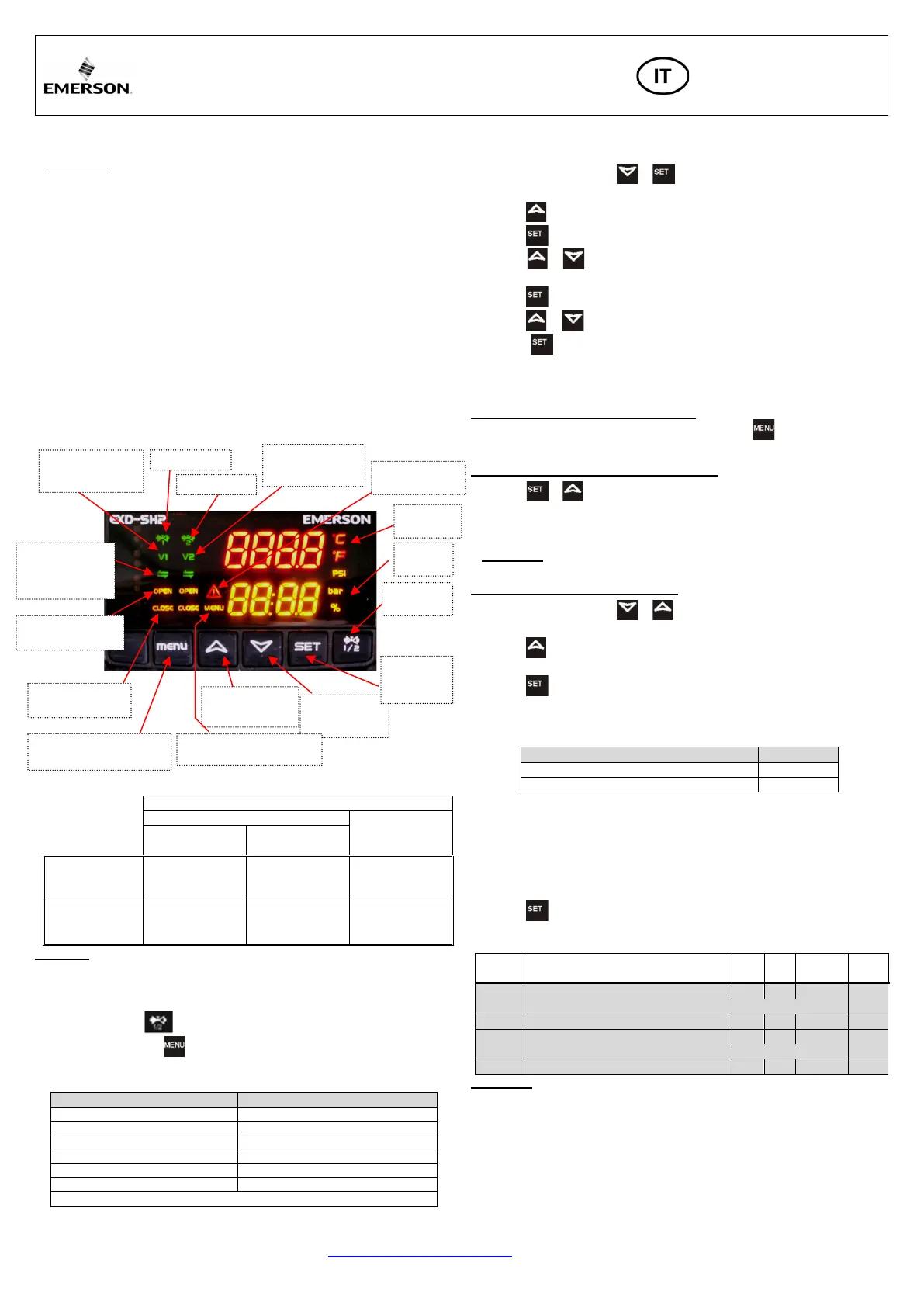

Unità Display/keypad: (funzioni pulsanti e LED)
Descrizione Display:
Selezione funzioni principali
Controllo Surriscaldamento
Controllo
Temperatura
superiore
Surriscaldament
o (K/F)
Surriscaldament
o (K/F)
controllata
Display
inferiore mostra
Apertura valvola
(%)
aspiraz.
Apertura valvola
(%)
Attenzione: quando il valore di Surriscaldamento lampeggia, il controllore è in
funzione MOP.
Modalità display valore corrente:
• Il controllo mostra i valori di un circuito, per cambiare da un circuito all’altro,
premere il pulsante (funzione disponibile solo per EXD-SH2).
• Premendo il pulsante , la modalità display valori attuali può essere
attivata/disattivata, in modo tale che l’utente può controllare i valori
misurati/calcolati in tempo reale nella sequenza mostrata nella seguente tabella:
Temperatura aspirazione (°C/°F)
Pressione aspirazione (bar/psig)
Temperatura satura (°C/°F)
Ripetizione display dei valori
Modalità configurazione parametri:
La configurazione dei parametri è protetta da una password numerica. La password
di default è “12”. Per entrare nella configurazione parametri:
• Premere insieme i pulsanti e per più di 5 secondi.
• Uno “0” lampeggiante viene mostrato in alto e “PAS” in basso.
• Premere fino a quando viene mostrato “12”; (password).
• Premere per confermare la password.
• Premere o per visualizzare il codice del parametro (vedere tabella dei
codici parametri) che deve essere accessibile/modificato.
• Premere per selezionare e modificare il valore del parametro.
• Premere o per aumentare o diminuire il valore.
• Premere per confermare temporaneamente il nuovo valore. Il valore
selezionato lampeggia alcune volte e il mostra il prossimo codice parametro
disponibile.
• Ripetere la procedura per gli altri parametri in base alle necessità.
Per uscire e salvare le nuove impostazioni:
• Quando tutti i parametri sono stati modificati, premere per salvare tutti i nuovi
valori ed uscire dalla procedura per la modifica dei parametri.
Per uscire e non salvare le nuove impostazioni:
• Premere e per cancellare la modifica dei parametri e tutte le modifiche
fatte.
• Un altro modo per uscire senza salvare le modifiche fatte è di non premere nessun
pulsante per almeno 120 secondi (TIME OUT).
• Attenzione: in modalità modifica parametri, il controllore mostra il codice
parametro nel display inferiore e il valore del parametro sul display superiore.
Funzioni speciali manuali: (Rest, clear)
• Premere insieme i pulsanti e per più di 5 secondi.
• Viene mostrato uno “0” lampeggiante.
• Premere fino a quando viene mostrato “12”; (se la password di default è stata
modificata, deve essere selezionata la nuova password)
• Premere per confermare la password
• Selezionare la funzione special come spiegato nella modalità configurazione
parametri
Le funzioni speciali sono:
Clear Alarms (only manual reset)
• Il valore di default per ogni variabile è 0, quando è impostata a 1 viene attivata la
funzione corrispondente.
• Il reset ai valori di fabbrica del controllore (-Fdt) è possibile quando l’ingresso
digitale DI1/DI2 è aperto.
Funzionamento manuale della valvola (interventi in
assistenza /manutenzione):
• Premere per più di 5 secondi
Selezione, modifica e salvataggio delle variabili come spiegato nella modalità
configurazione parametri
Codice
Descrizione parametri e impostazioni
Min Max
1Ho
Funz. modalità manuale; circuito 1
0 = disabilitato; 1 = Abilitato
2Ho
Funz. modalità manuale; circuito 2
0 = disabilitato; 1 = Abilitato
Attenzione: in funzionamento manuale, gli allarmi funzionali come basso
suriscaldamento sono disabilitati. E’raccomandato di monitorare il
funzionamento del sistema quando il controllore è utilizzato in modalità
manuale. La modalità manuale deve essere utilizzata solo per interventi in
assistenza e per il comando temporaneo della valvola in una specifica
condizione. Una volta completata l’operazione richiesta, impostare i parametri
“1Ho” e “2Ho” a “0” in modo tale che il controllore azioni automaticamente la
valvola in base al suo setpoint.
successivo/ valore
(decremento)
Modalità display valori attuali
manuali attiva
Inferiore
Modifica 1/2
OFF: no allarme
Superiore
del circuito 1
corrispondente del
circuito 1 e/o 2 è in
regolazione
del circuito 2
valvola in apertura
salvataggio
parametri
valvola in chiusura
successivo/ valore
Attivazione/disattivazione
modalità display valori attuali
