Emerson EXD-SH1 Operating Instructions

Руководство по эксплуатации
Контроллеры EXD-SH1/2 для шаговых ЭРВ с
возможностью коммутации к сети ModBus
Emerson Climate Technologies GmbH www.climate.emerson.com/en-gb Date: 29.07.2020
Am Borsigturm 31 I 13507 Berlin I Germany EXD-SH12_OI_EN_DE_FR_IT_PL_RU_0720_R04_865917.docx
Подготовка к пуску:
• Отвакуумируйте холодильный контур.
• Внимание: Шаговые клапаны поставляются частично открытыми. Не
заправляйте систему хладагентом до полного закрытия клапана.
• Подайте напряжение питания 24 В на EXD-SH1/2 при разомкнутом
цифровом входе (DI1/DI2). Клапан начнёт закрываться.
• После закрытия клапана начинайте заправлять систему хладагентом.
Установка параметров:
(Параметры необходимо ещё раз проверить перед запуском)
• Убедитесь, что цифровой вход (DI1/DI2) разомкнут (0 В). Подайте
напряжение питания 24 В на EXD-SH1/2.
• Параметры пароль (H5), тип функции (1Fct), тип хладагента (1u0/2u0), тип
датчика давления (1uP/2uP) и масштабирование (1uF/2uF) можно
настраивать только при разомкнутом (0 В) цифровом входе DI1/DI2. Это даёт
дополнительную защиту от случайного повреждения компрессора и других
компонентов системы.
• После выбора/сохранения главных параметров EXD-SH1/2 готов к запуску.
Все остальные параметры можно изменять в любое время, как во время
работы системы, так и во время её остановки.

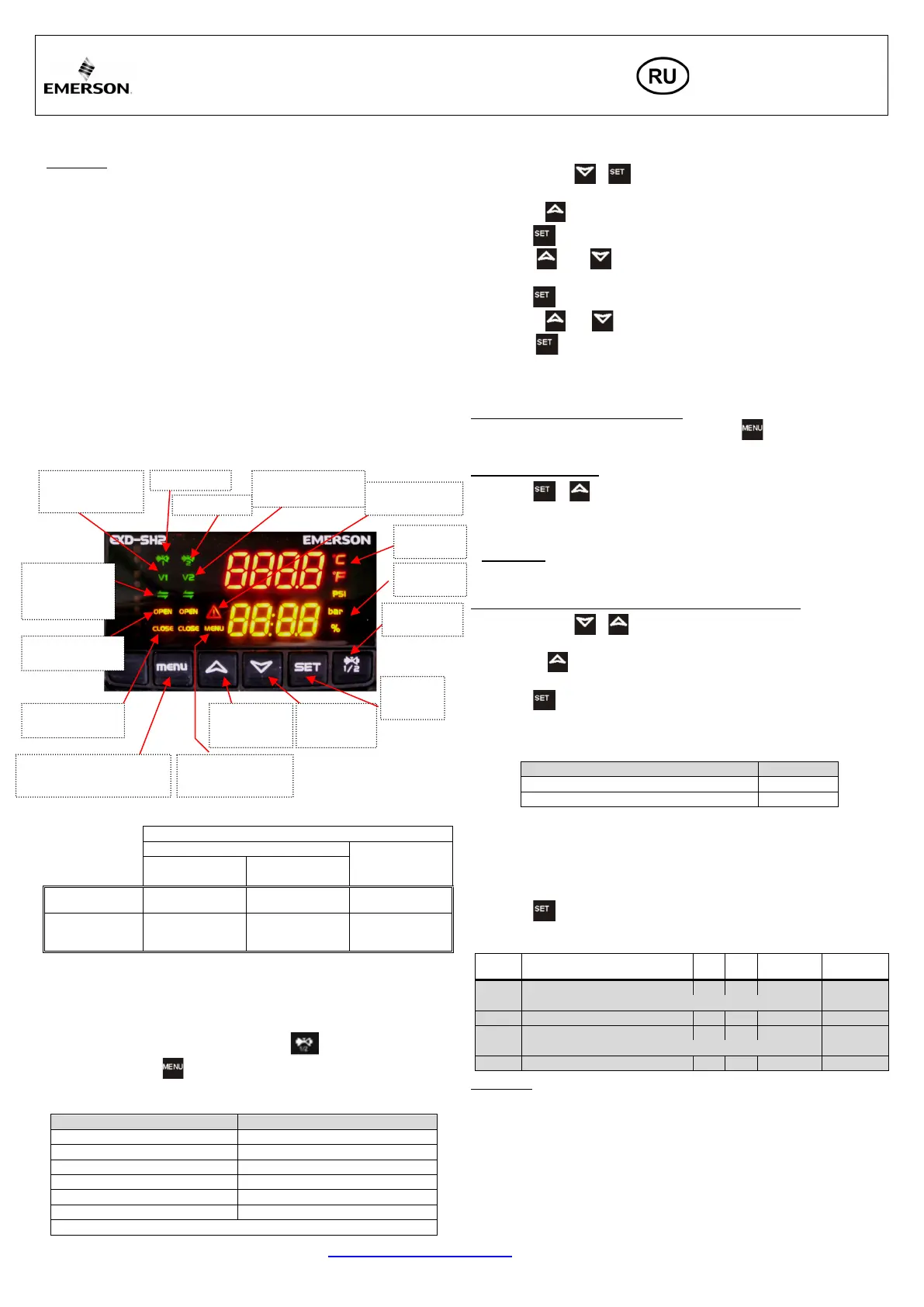

Дисплей / клавиатура: (светодиоды и кнопки)
Описание дисплея:
Выбор основной функции
Управление перегревом
Управление
температурой
Компрессор
ВКЛ
Компрессор
ВЫКЛ
Верхний
дисплей:
Перегрев (K/F) Перегрев (K/F)
Температура
(°C/F)
Нижний дисплей:
Открытие клапана
(%)
Давление
всасывания
(бар / psig)
Открытие клапана
(%)
Внимание: если значение перегрева мигает – контроллер отрабатывает
функцию MOP.
Режим мгновенного отображения значений:
• Контроллер показывает параметры одного контура в одно время.
Переключение контуров по нажатию кнопки (только для EXD-SH2).
• При нажатии кнопки режим мгновенного отображения значений может
быть включён или выключен, что позволяет проверить измеряемые значения
в режиме реального времени в соответствии с таблицей:
Значение верхнего дисплея
Код нижнего дисплея
Перегрев (K/F)
SH
Открытие клапана (%)
OPEn
Температура всасывания (°C/°F)
tASP
Давление всасывания (бар / psig)
PEuA
Температура насыщения (°C/°F)
tEuA
Вариант: (0A)
SH1 или SH2
Повторное отображение значений
Режим изменения параметров:
Изменение параметров защищено цифровым паролем. Пароль по умолчанию
“12”. Для изменения параметров:
• Нажмите кнопки и , удерживайте их не менее 5 секунд.
• На верхнем дисплее загорится мигающий “0”, а на нижнем - “PAS”.
• Нажимайте пока не загорится “12”; (пароль).
• Нажмите для подтверждения пароля.
• Нажмите или для выбора кода параметра (см. Таблицу кодов
параметров) который необходимо изменить.
• Нажмите для выбора и регулировки значения параметра.
• Нажимайте или для увеличения / уменьшения значения параметра.
• Нажмите для подтверждения нового значения. Выбранное значение
будет мигать некоторое время, а затем дисплей покажет следующий
доступный код параметра.
• При необходимости повторите процедуру для следующего параметра.
Выход и сохранение новых значений:
• После изменения нужных параметров нажмите для сохранения новых
значений и выхода из процедуры изменения параметров.
Выход без сохранения
:
• Нажмите и для отмены изменения параметров и уничтожения всех
сделанных изменений.
• Другим способом выхода без сохранения изменений является пауза в течение
по крайней мере 120 секунд (TIME OUT) без нажатия какой-либо кнопки.
• Внимание: В режиме изменения параметров контроллер отображает код
параметра на нижнем дисплее, а значение параметра на нижнем
дисплее.
Специальные функции: (Возврат настроек, Сброс аварий)
• Нажмите кнопки и удерживайте их не менее 5 секунд.
• Загорается мигающий “0”.
• Нажимайте пока не появится “12”; (если пароль по умолчанию был
изменён, необходимо ввести новый пароль)
• Нажмите для подтверждения пароля
• Выберите специальную функцию так, как это описано выше, в режиме
изменения параметров
Специальные функции:
Отображаемое значение
Код
Возврат заводских настроек
-Fdt
Сброс аварий (только ручной)
ALrr
• Заводская настройка для каждой функции - 0, когда устанавливается 1,
соответствующая функция работает.
• Возврат заводских настроек контроллера (-Fdt) возможен, только если
цифровой вход DI1/DI2 разомкнут.
Ручное управление клапаном (сервис /обслуживание):
• Нажмите и удерживайте не менее 5 секунд
Выбирайте, изменяйте и сохраняйте параметры так, как это описано в выше, в
режиме изменения параметров
Код
Описание параметра и
возможности для выбора
Мин Макс
Заводская
настройка
Новое
значение
1Ho
Ручное управление; контур 1
0
1
0
0 = отключено; 1 = включено
1HP
Открытие клапана (%)
0
100
0
2Ho
Ручное управление; контур 2
0
1
0
0 = отключено; 1 = включено
2HP
Открытие клапана (%)
0
100
0
Внимание: При ручном управлении клапанами аварийные сигналы,
такие, например, как низкий перегрев, отсутствуют, поэтому необходимо
контролировать систему. Ручное управление предназначено для
проведения сервисных операций или для временного управления в особых
условиях. После завершения операции установите параметры 1
Ho и 2Ho
на 0, после чего контроллер продолжит управлять клапанами в
автоматическом режиме в соответствии со своими уставками.
Следующий
параметр или
значение (вниз)
Режим мгновенного
отображения значений
включён
Нижний
дисплей
Переключение
контуров 1/2
Контур 1 ВКЛ
Контур 2 ВКЛ
ВКЛ: авария
ВЫКЛ: нет аварии
Верхний
дисплей
Рабочие параметры
контура 1
Регулировка
соответствующего
клапана контура 1
или контура 2
Рабочие параметры
контура 2
Мигает:
Клапан открывается
Параметры:
установка и
сохранение
Мигает:
Клапан закрывается
Следующий
параметр или
значение (вверх)
ВКЛ / ВЫКЛ Режим
мгновенного отображения
значений
