Instrucciones de seguridad para el uso de FloBoss 103 Página 4
Formulario A6150
NOTAS:
 Advertencia: no ajuste excesivamente los
tornillos del conector.
 Verifique la polaridad de la energía de entrada
antes de conectar la fuente de energía.
Para evitar cortocircuitos, la parte descubierta de los
cables introducidos debe ser mínima. Cuando
realice conexiones, deje un poco de juego para
evitar excesos de tensión.
La unidad FloBoss 103 admite tensiones de entrada
de 8 a 28 voltios en los terminales de carga (CHG+/
CHG-) sin limitación de corriente externa (el límite
de corriente interna es 200 mA).
Los terminales cuentan con los rótulos CHG+ para
la conexión de energía positiva y CHG- para la
conexión de energía negativa en la etiqueta que se
encuentra en la placa de conexión. Consulte la
Figura 4.

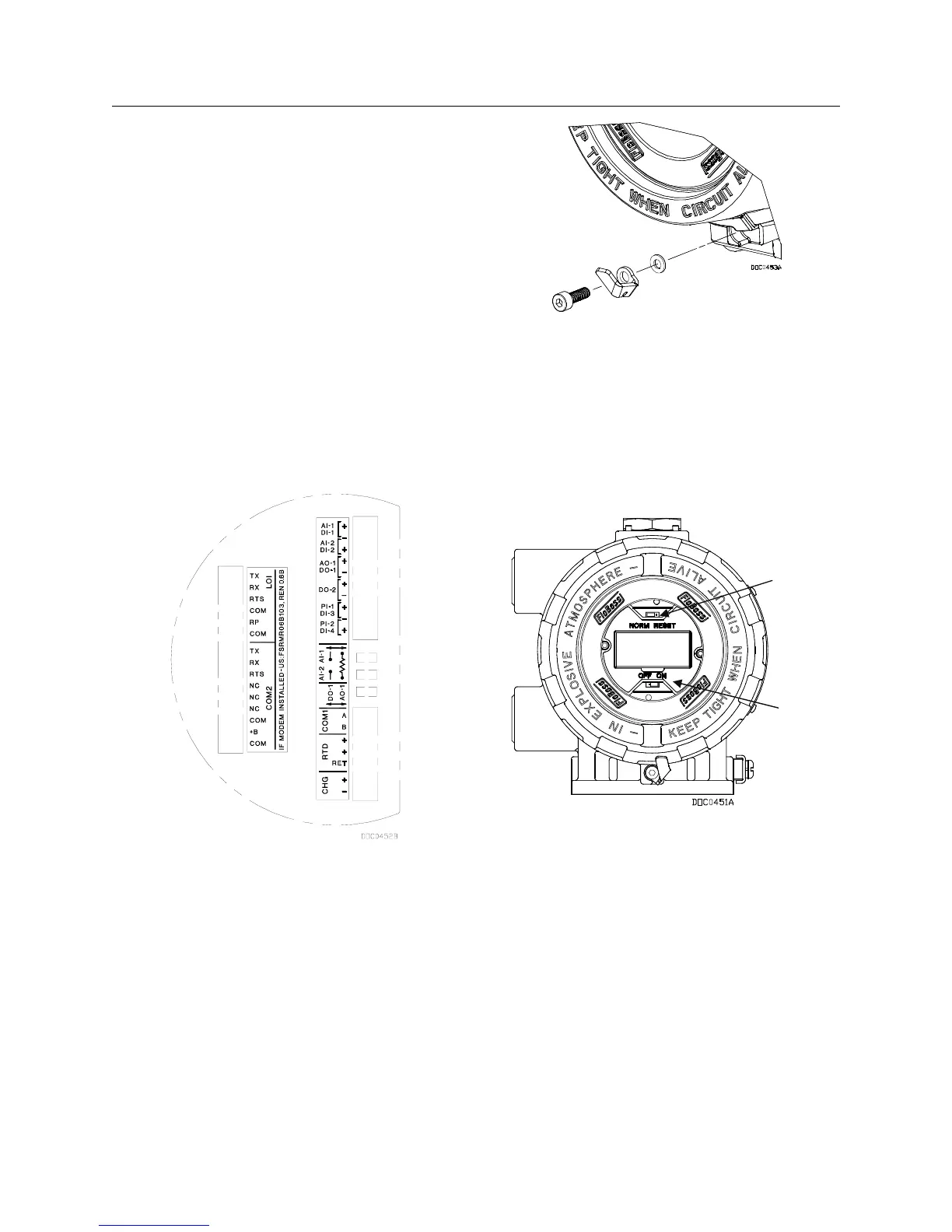

Figura 4. Placa de conexión
6. FloBoss 103 se suministra con el puente de
conexión NORM/ RESET en la posición NORM y el
puente de conexión ON/ OFF en la posición OFF
(apagado).
Para conectar una fuente de energía a FloBoss 103:
 Retire los tornillos de la abrazadera que se
encuentra en la base del casquillo de extremo
frontal (extremo de la pantalla LCD). Consulte la
Figura 5.
Figura 5. Montaje de la abrazadera
 Retire los tornillos de la cubierta del casquillo de
extremo frontal.
 Coloque el puente de conexión de energía
(ubicado en la pantalla LCD si corresponde, o
en J1 en la placa de carga de la batería) en la
posición ON (encendido). Consulte Figura 6 y
Figura 7.
Figura 6. Extremo frontal de FloBoss 103 (con LCD)
 Vuelva a colocar la cubierta del casquillo de
extremo frontal (extremo de la pantalla LCD) y la
abrazadera.
Una vez que finalice el diagnóstico de inicio de
FloBoss 103 (RAM y otras verificaciones internas),
la pantalla LCD optativa mostrará la fecha y la hora
para indicar que FloBoss ha finalizado una
secuencia de reinicio válida. Si la pantalla LCD no
se enciende, consulte el paso 9 (resolución de
problemas) para obtener información sobre sus
posibles causas.
Puente de
conexión
ON/ OFF
Puente de
conexión
NORM/
RESET
