Consignes de sécurité - FloBoss 103 Page 4
Formulaire A6150
Dénuder le moins possible les fils du débitmètre,
pour éviter l'exposition de ces parties dénudées et
éviter les courts-circuits. Lors des raccordements,
prévoir une longueur suffisante pour prévenir toute
tension du fil.
Le FloBoss 103 accepte des tensions d'entrée de 8 à
28 volts au niveau des bornes de charge
(CHG+ / CHG-), sans limitation de courant externe (en
revanche, la limite de courant interne est de 200 mA).
Les bornes sont libellées CHG+ pour une
alimentation positive et CHG- pour une alimentation
négative. Ces étiquettes sont situées sur le bornier.
Voir la Figure 4.

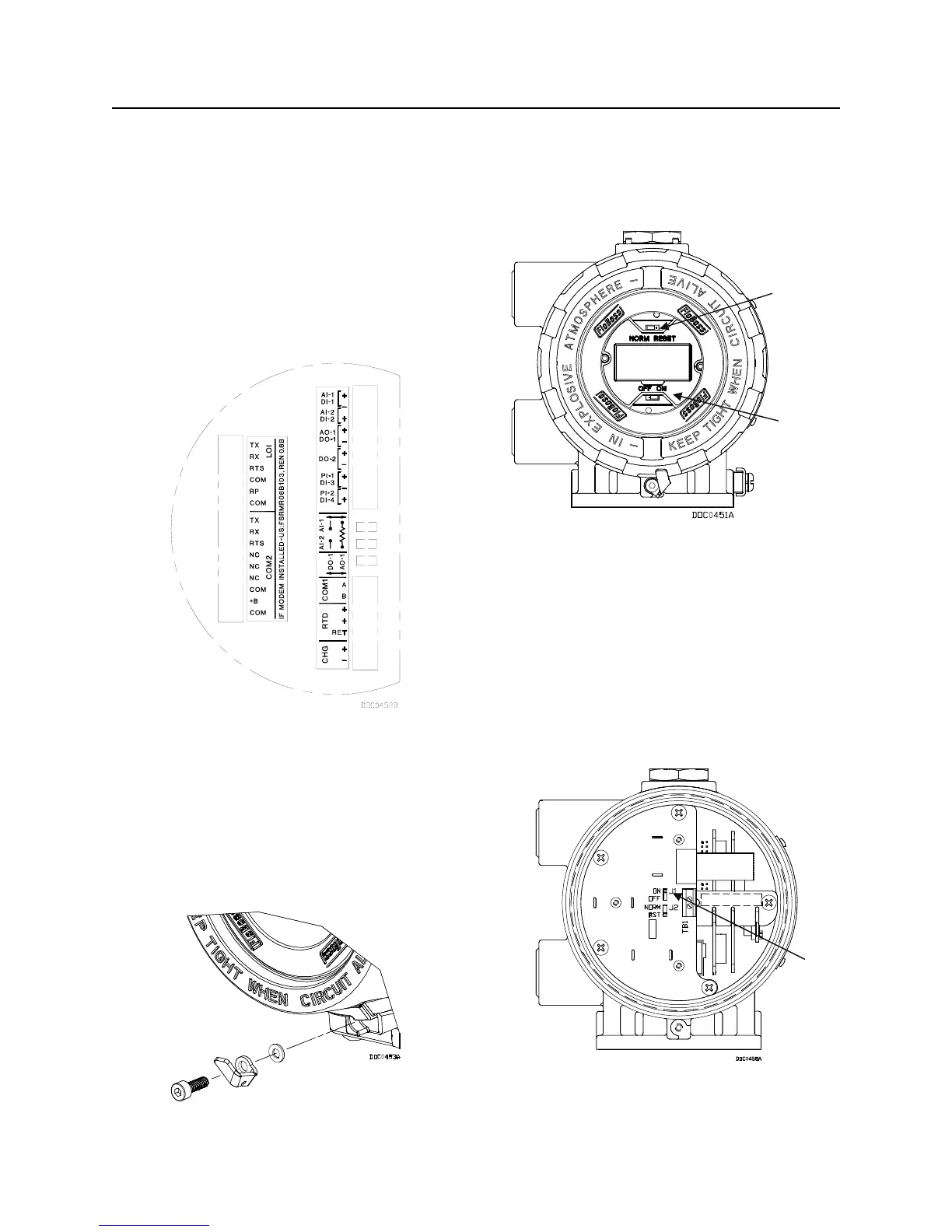

Figure 4. Bornier
6. Le FloBoss 103 est livré avec un cavalier
NORM/RESET (Normal/RAZ) sur la position NORM
par défaut, et un cavalier ON/OFF (Marche/Arrêt)
sur la position OFF par défaut.
Pour mettre le FloBoss 103 sous tension :
Dévisser le collier du couvercle à la base de la
face avant (côté LCD). Voir la Figure 5.
Figure 5. Collier de serrage du couvercle
Dévisser le couvercle de la face avant.
Placer le cavalier d'alimentation (sur l'écran LCD,
le cas échéant, ou en J1 sur la carte de
chargement de batterie) sur la position ON. Voir
la Figure 6 et la Figure 7.
Figure 6. Face avant du FloBoss 103
(avec écran LCD)
Remettre en place le couvercle de la face avant
(côté LCD) et le collier de serrage.
Une fois le diagnostic de démarrage du FloBoss 103
terminé (contrôle de la mémoire vive et autres tests),
l'écran LCD en option affiche la date et l'heure, pour
indiquer que l'appareil a réussi son test
d'autodiagnostic. Si l'écran ne s'allume pas, effectuer
la procédure de dépannage (voir l'étape nº 9).
Figure 7. Face avant du FloBoss 103 (sans LCD)
Cavalier
ON/OFF
Cavalier
NORM/
RESET
Cavalier
ON/ OFF
