Anleitung zur sicheren Verwendung Emerson FloBoss 104 Durchfluss-Computer
Teile-Nr. D301733X012
Februar 2018
6 www.Emerson.com/RemoteAutomation
den Sensorbereichen P1 (2068 kPa/300 psig) und P2
(6894 kPa/1000 psig).
A
FloBoss 104 Typenschild
B
DVS Sensor Typenschild

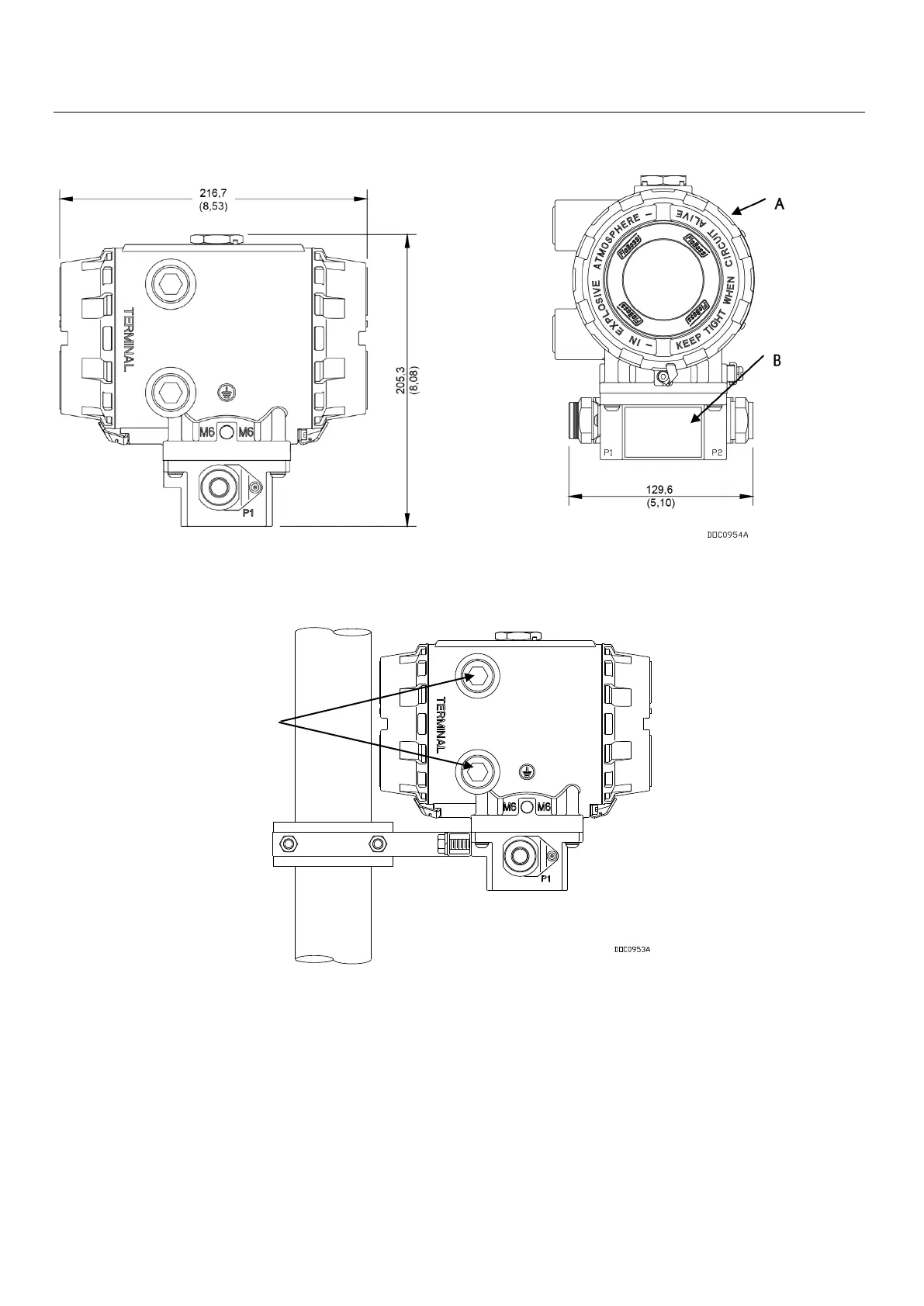

Abbildung 8. FloBoss 104 Abmessungen
A
¾ - 14 NPT-Eingänge für Feldverkabelung
Abbildung 9. FloBoss 104 - Montagearten
A
