hoewel een groot deel van de configuratie offline kan worden
uitgevoerd en later naar de FloBoss kan worden geladen.
De firmware van de FloBoss bevat standaardparameters.
Als de standaardinstelling acceptabel is voor uw
toepassing, kan deze ongewijzigd worden gelaten. Voer
aanpassingen aan de FloBoss uit met de
configuratiesoftware. Zie de Gebruiksaanwijzing voor
ROCLINK 800-configuratiesoftware (onderdeel
D301159X012).
8. Bij de kalibratieroutine kan 5-puntskalibratie worden
gebruikt, waarbij de drie middelste punten in willekeurige
volgorde kunnen worden gekalibreerd. De lage of
nullezing wordt eerst gekalibreerd, gevolgd door de hoge
of volledigeschaallezing. De drie tussenliggende punten
kunnen daarna desgewenst worden gekalibreerd. De
analoge ingangen voor diagnose - logisch voltage (E1),
accuvoltage (E2) en printplaat/accutemperatuur (E5) - zijn
niet ontworpen om te worden gekalibreerd.
Als de optionele I/O-afsluitpunten zijn geïnstalleerd, kan
de analoge ingang worden gekalibreerd met de ROCLINK
800-software.
De geïntegreerde ingangen waarvoor de 5-puntskalibratie
kan worden gebruikt, zijn:
▪ Verschildruk op AI-punt A1.
▪ Statische druk op AI-punt A2.
▪ RTD-temperatuur op AI-punt A3.
Deze ingangen worden toegewezen aan de eerste drie
analoge ingangspunten. De kalibratieprocedure voor deze
ingangen staat beschreven in de Gebruiksaanwijzing voor
ROCLINK 800-configuratiesoftware (onderdeel
D301159X012).
9. Bepaal om problemen met de FloBoss 104 op te lossen
altijd eerst of het probleem door de configuratie of door de
hardware wordt veroorzaakt. Controleer de configuratie in
de ROCLINK 800-software om eventuele incorrecte
instellingen op te sporen. Controleer de hardware op
beschadigingen. Controleer de klemmenborden op verkeerd
gemaakte aansluitingen.
Als u problemen ondervindt met de FloBoss 104 die
softwaregerelateerd lijken te zijn, probeer dan de FloBoss
te resetten met een warme start, een koude start of een
jumperreset.
Als u problemen ondervindt die met de hardware te
maken lijken te hebben, controleert u de bekabeling. Als u
daarna nog steeds problemen ondervindt, vraag dan
toestemming aan het plaatselijke verkoopkantoor voor
retourzending.
Tijdens de werking kan de FloBoss 104 lokaal of op afstand
worden gemonitord (om actuele en historische gegevens
te bekijken of op te halen). De lokale monitoring wordt
uitgevoerd door te kijken op het LCD-paneel zoals
beschreven in hoofdstuk 2, of met de ROCLINK 800-
software op een pc die is aangesloten via de LOI-poort. De
monitoring op afstand wordt uitgevoerd via Comm 1 of
Comm 2 van de FloBoss met ROCLINK 800-software of via
het hostsysteem. Zie Afbeelding 8 voor de
communicatieaansluitingen.
10. Om de FloBoss 104 buiten gebruik te stellen,
ontkoppelt u de voeding van de eenheid en haalt u
vervolgens alle externe draadverbindingen los. Verwijder
de gasleidingen. Verwijder ten slotte de behuizing van de
FloBoss van de leidingsteun of meetflens. De FloBoss kan
voor transport in een doos worden geplaatst.
GEVAAR
Wees voorzichtig bij het verwijderen van de gasleidingen
van de FB104. Gebruik één sleutel om te voorkomen dat
de sensoraansluiting beweegt, en gebruik een tweede
sleutel om de gasleiding te ontkoppelen. Als de sensor
draait, kan dat de interne bedrading beschadigen.

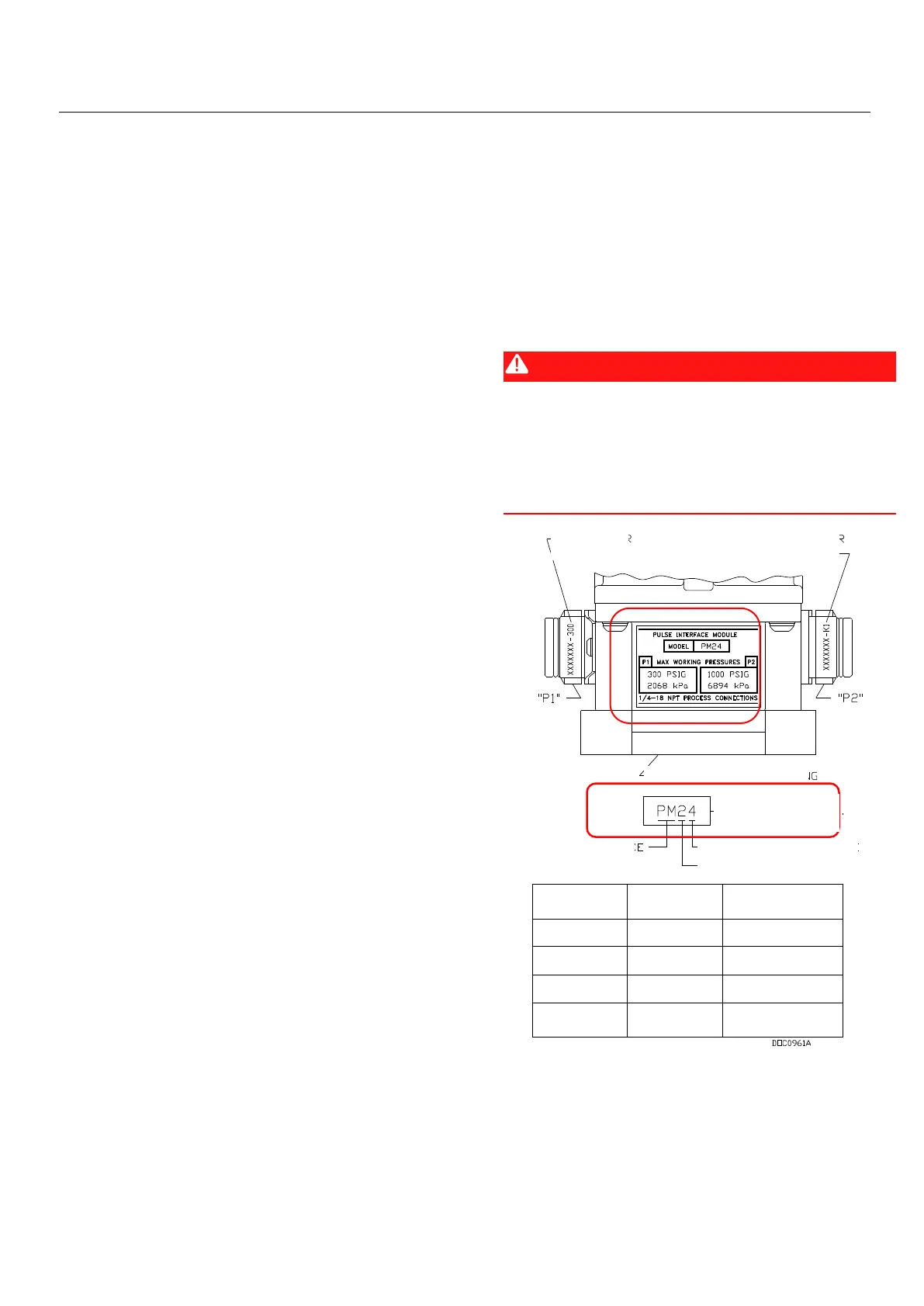

Afbeelding 7. Pulsinterfacebehuizing FB104
Let bij het aansluiten van gasdrukleidingen op de
optionele pulsinterfacemodule op de maximale
werkdruklimieten voor de individuele P1- en P2-sensors op
basis van het modelnummer van de module. Afbeelding 7
toont bijvoorbeeld een module model PM24 met de
bereikwaarden voor sensor P1 (300 psig/2068 kPa)
en P2 (1000 psig/6894 kPa).
