安全使用指示 — MVS205
表 A6154
3
安装、维护和故障排除需要以下工具：
兼容 IBM 的个人计算机。
ROCLINK™ 800 组态软件。
十字槽螺丝刀。
平头螺丝刀。
六角凹头扳手（3/8 英寸）。
六角凹头扳手（7/16 英寸）。
艾伦内六角扳手（3 毫米）。
1. 从包装箱中取出 MVS205 传感器。
2. 寻找 MVS205 传感器的合适安装位置。选择
安装地点时检查所有空隙。为接线和维修保留足
够的空隙。
3. MVS205 传感器主体底部的共面法兰可安装
在管架、墙壁、面板上或安装到孔板流量计或阀
组的法兰接头。
通过使用可选的托架套件，MVS205 可安装到面
板或管道（请参阅
图
3、
图
4 和
图
5），该套件
包括 L 形托架和管道钳位。托架套件连接到压力
接头上的共面法兰。

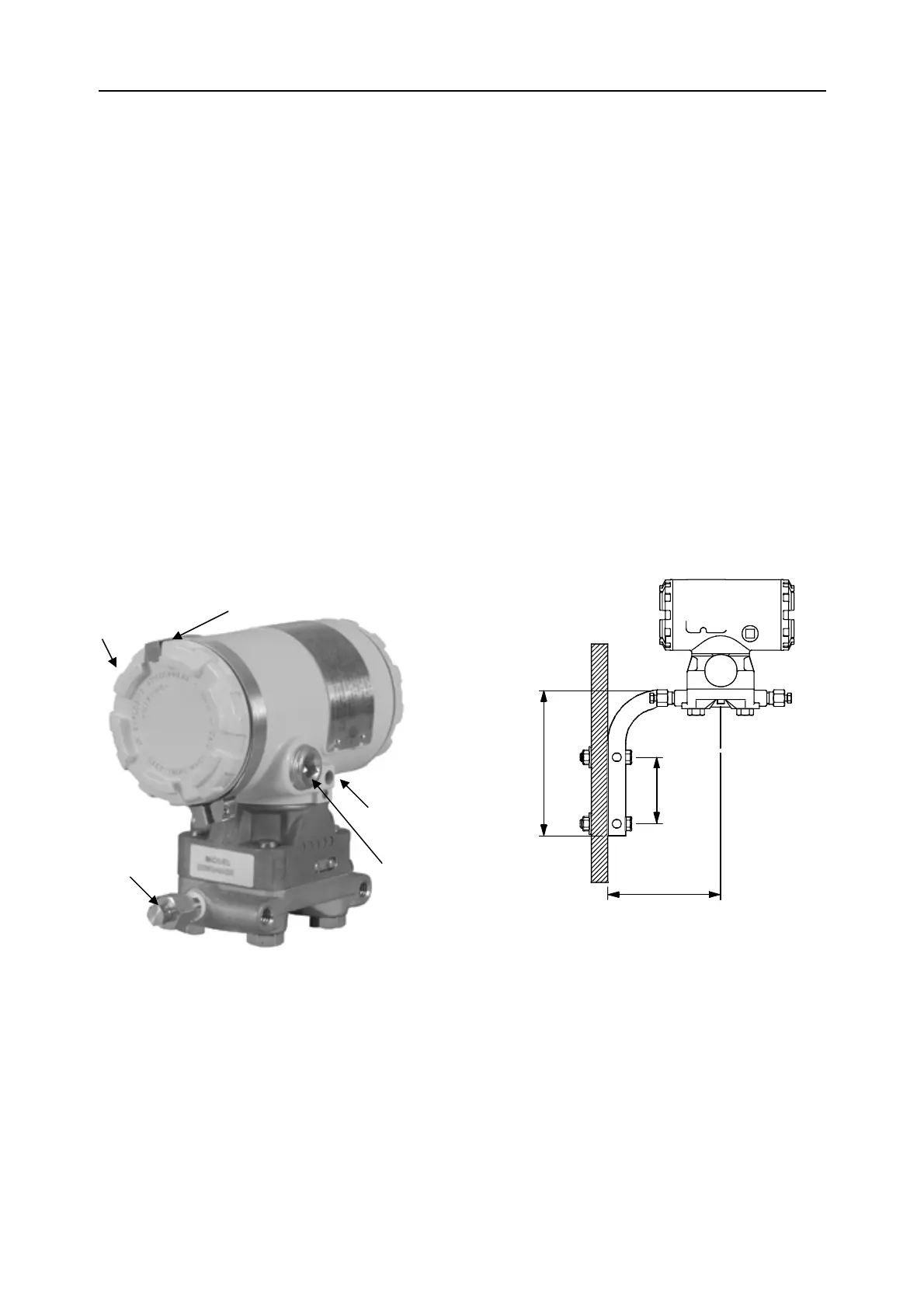

图
2. MVS205
多变量传感器
4. 过程压力输入通过管道传送到 MVS205 底部
的 ¼-18 NPT 接头或插入阀组。您还可以使用阀
组或孔板流量计（未显示）直接将 MVS205 安装
到法兰接头。
5. 使用现场接线口将接线引入 MVS 传感器电
子头。未使用的接线口必须使用金属管塞塞住，
以维护外包装的防火完整性。
电缆连接
电缆引入设备应该通过 D 类防爆外包装认证，符
合使用和正确安装的条件。如果环境温度超过
70 °C，请使用至少适用于 90 °C 的电缆和电缆
密封接头。
电路连接
阀壳的入口处必须直接安装通过 EEx d 认证的密
封设备（如使用凝固复合料的管线密封）。如果
环境温度超过 70 °C，则接线和管线密封中的凝
固复合料应至少可以适应 90 °C。
闲置孔径的封堵件应是由生产商提供的电路插
栓，或者经过防爆材料类型认证，符合使用和正
确安装的条件。
图
3. MVS205
面板安装
156 mm
120 mm
71 mm
MVS205aa.dsf
压力接头
电子头
端盖卡
外部接地片
位置
½ – 14 NPT
现场接线口
