安全使用指示 — MVS205
表 A6154
第
4
页

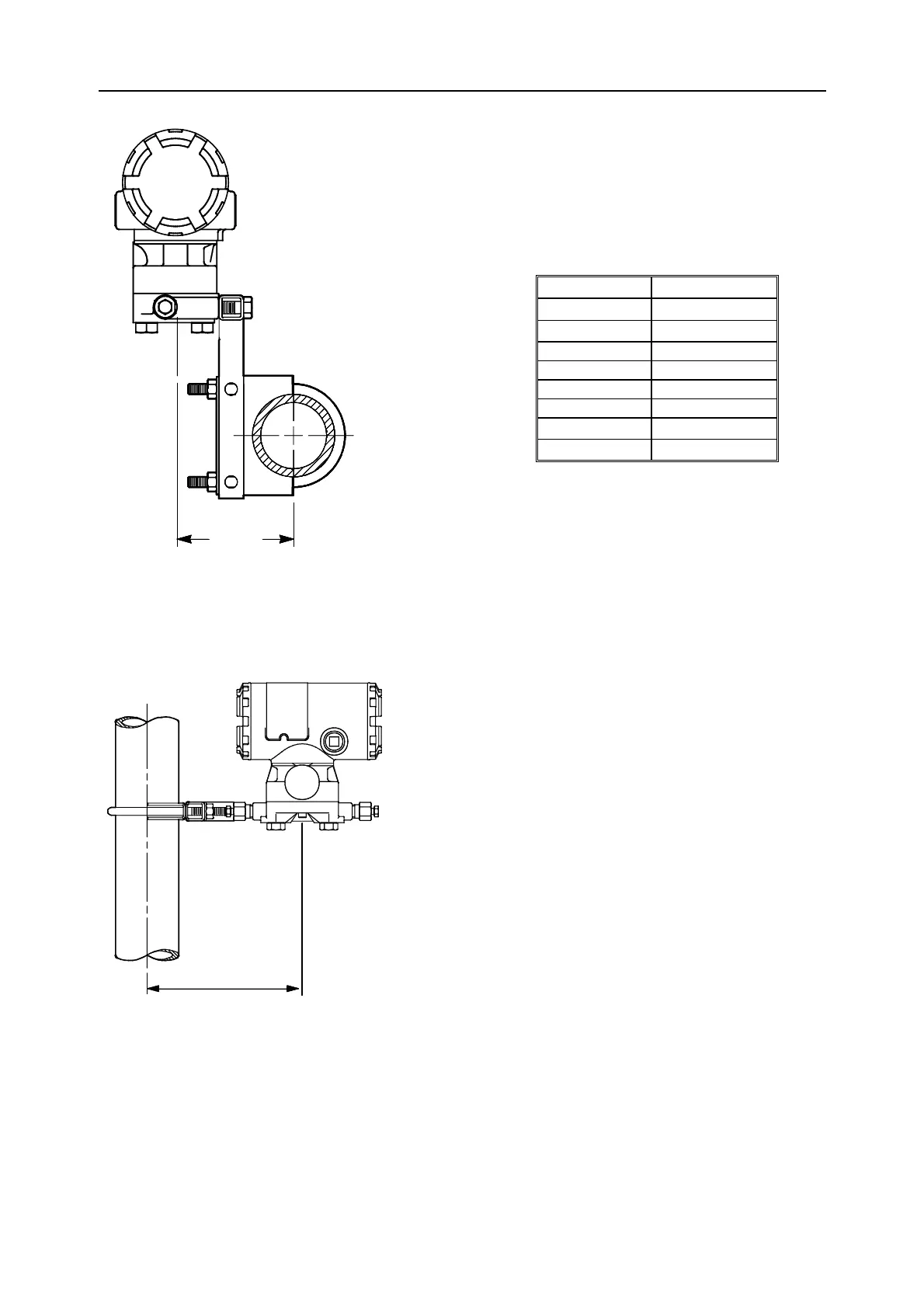

图 4. MVS205 管道安装（水平管）
图 5. MVS205 管道安装（垂直管）
6. 要检查 MVS 传感器的端子，请使用 3 毫米
的艾伦内六角扳手来移除传感器上的端盖卡。
然后拧开传感器的端盖。
使用串行 4 线 EIA-485 (RS-485) 连接，MVS205
电子头中的接口电路板可允许 MVS 连接到（获
取电源）ROC 或 FloBoss 以及与其通信。
四条线缆的最小尺寸应为 22 AWG，最长的长度
应为 605 m。
表 1. MVS 接口电路端子
端子 用途
A
信号正极
B
信号负极
RTD REF RTD REF
RTD + RTD +
RTD – RTD –
RTD RET RTD RET
+
电源正极
–
电源负极
MVS205 头中端子的标签与 ROC 或 FloBoss 中
MVS 端子板上端子的标签相同。将 ROC 或
FloBoss 和远程 MVS 逐个连接：A 到 A、B 到
B、“+”到“+”和“–”到“–”。
为 MVS 单元接线时切勿接反电源线的正负极
（+ 和 –）。"
对于 ROC300 系列单元，请将 DPI 模块的预制
电缆连接到 ROC300 系列组件的通信连接。需要
使用 MVS 接口卡 (CMA8H) 作为通信卡。然后从
DPI 模块端口 2 连接，将四条线引入 MVS。请
参阅
远程 MVS 接口用户手册 （表 A6090）。
对于 FloBoss 407，从端子板的 FloBoss 407
MVS 接线端子，将四条线引入 MVS 传感器。
对于 ROC809，从 ROC809 MVS 模块的接线端
子，将四条线引入 MVS 传感器。
在任何情况下，进行连接时都应该剥除线端绝缘
层（最长 6 毫米），将裸露端插入端子螺钉下方
的钳位中，然后拧紧螺丝到 0.25 N-m。
请特别小心。切勿接反电源线。请始终在切断
ROC 或 FloBoss 的电源后再进行连接。在接上
电源之前再次检查方向是否正确。如果电线接反
并接通电源，将损坏 MVS 和 ROC 或 FloBoss
处理器板。
7. 将远程 MVS 连接至符合相关规定和标准的
合适接地。内部和外部两种接地方法都适用于此
单元。请参阅
图 2 以了解外部接地的位置。
所有接地的地面与接地棒或接地网之间的阻抗必
须为 25Ω 或以下（使用接地系统检测器检测）。
接地导线在 MVS205 传感头接地和接电棒或接地
栅之间的电阻应为 1Ω 或以下。
MVS205ac.ds
f
159 mm
MVS205a.ds
f
I
X
E
N
P
L
O
S
I
V
E
A
T
M
O
S
P
H
E
R
E
-
K
E
E
P
T
I
G
H
T
W
H
E
N
C
I
R
C
U
I
T
A
L
I
V
E
-
-
W
A
R
N
I
N
G
-
90 mm
