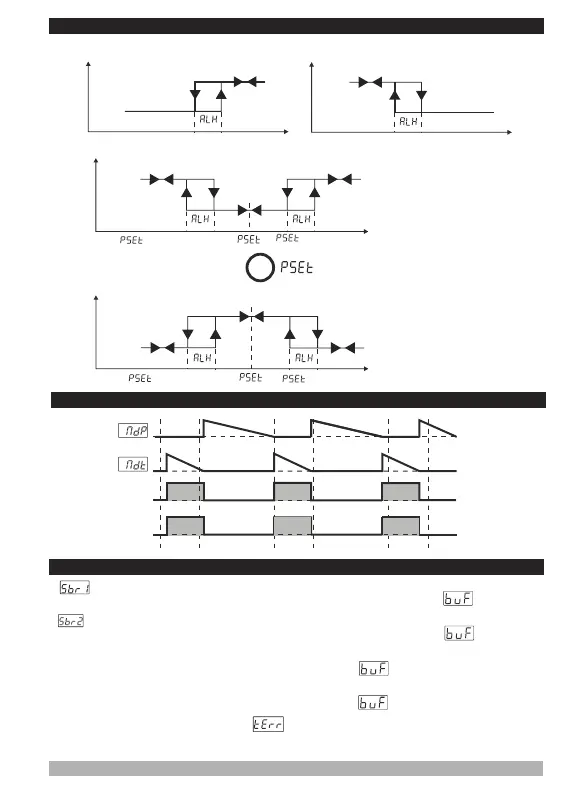

5.2 Grafiken zum Alarmausgang des ESM-3722
i
Übersollwertalarm
EIN
AUS
Alarm-
ausgang
Prozesswert
Übersollwertalarm
EIN
AUS
Alarm-
ausgang
Prozesswert
Abweichungsbandalarm
EIN
AUS
Alarm-
ausgang
( - Alarmeinstellung)
= Prozesssollwert
(Temperatur oder Feuchtigkeit)
Regelabweichungsalarm
EIN
AUS
Alarm-
ausgang
Prozesswert
Alarmeinstellung
Alarmeinstellung
( +Alarmeinstellung)
( - Alarmeinstellung)
( +Alarmeinstellung)
Prozesswert
5.3 Betriebsgrafik zum Bruthorde-Wender des ESM-3722
Bruthorde-Wender-
Leistungs-LED
Bruthorde-
Wender-Leistung
1- Blinkender Bildschirm, Temperatursensorausfall. Sensoranschluss ist falsch oder es gibt keinen
Sensoranschluss. Während der Anzeige dieser Meldung, bei Summerfunktionsauswahl 3, 5, 7 oder 8,
ertönt der interne Summer.
5.4 Fehlermeldungen im ESM 3722 Brutregler
2
Sensoranschluss. Während der Anzeige dieser Meldung, bei Summerfunktionsauswahl 4, 6, 7 oder 8,
ertönt der interne Summer.
- Blinkender Bildschirm, Feuchtigkeitssensorausfall. Sensoranschluss ist falsch oder es gibt keinen
3-Im Hauptbetriebsbildschirm weist das Blinken der oberen Anzeige darauf hin, dass der Temperaturalarm
endet und der Alarmausgang aktiv ist. Bei Summerfunktionsauswahl 1, 5 oder 8, ertönt der interne
Summer.
4-Im Hauptbetriebsbildschirm weist das Blinken der unteren Anzeige darauf hin, dass der Feuchtigkeitsalarm
endet und der Alarmausgang aktiv ist. Bei Summerfunktionsauswahl 2, 6 oder 8, ertönt der interne
Summer.
5-Temperaturfehler bei der Selbstoptimierung. Erscheint auf dem Hauptbildschirm. Dieser Fehler tritt auf,
wenn die vom Sensor abgelesene Temperatur näher am Prozess-Sollwert als 5% der Skala liegt (5 °C für den
ProNem Mini PMI-P Sensor). Die Selbstoptimierung ist nicht erlaubt.
