3.2 Étiquette de l'appareil et schéma de connexion

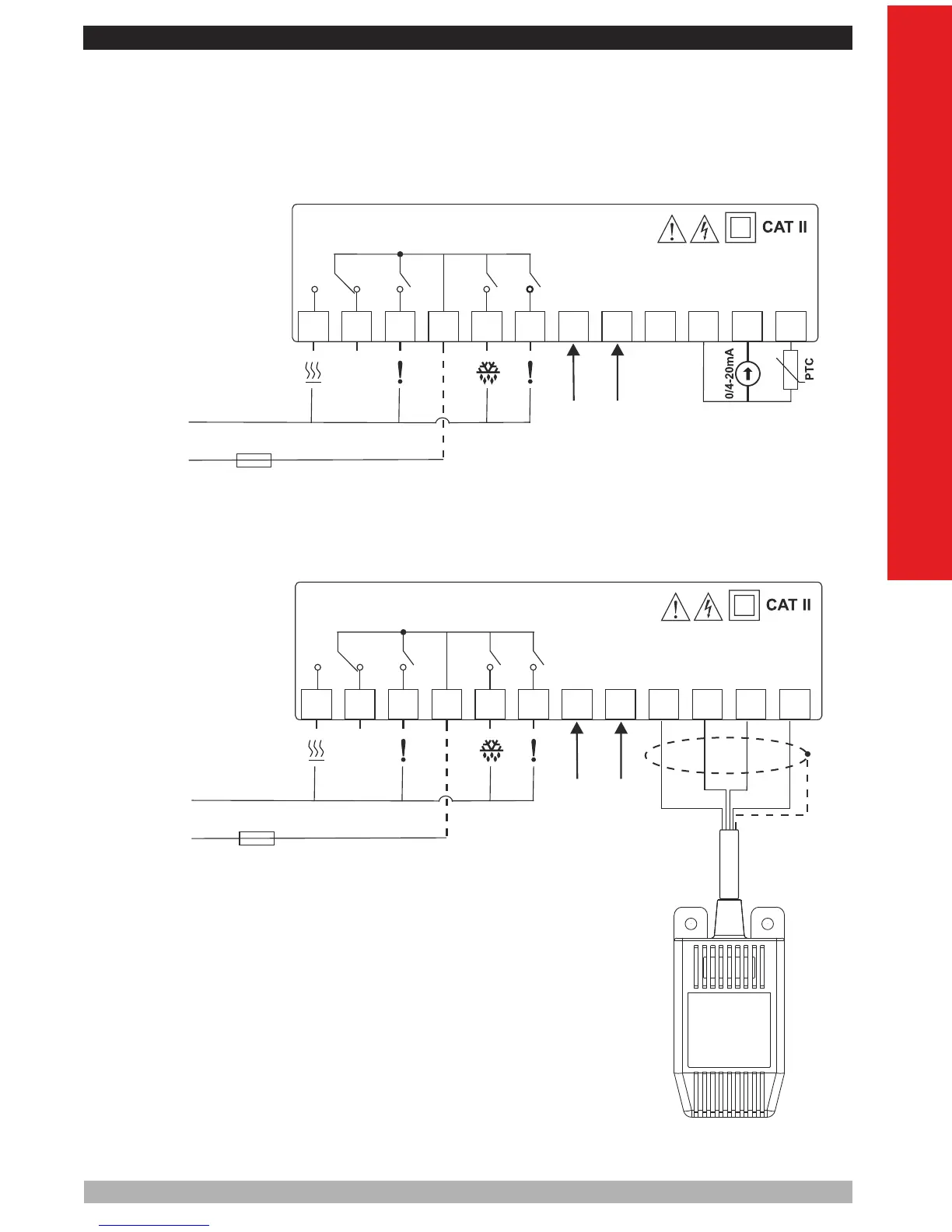

SCHÉMA DE CÂBLAGE DE 230VV
Température PTC et connexion d'entrée du capteur d'humidité de 0/4 @ 20mA
Connexion d'entrée du capteur de température et d'humidité ProNem Mini PMI-P
N
L
7
8
9
10
a
3x3A 250V V@
5A@250VV
L
N
230 VV ± 15%
50/60 Hz - 1,5 VA
2
3
41
5
6 11 12
Fusible 14A T
+
-
ALARME CHAUFFAGE
HUM.
HUM. ALARM/E
CHAUFFAGE
230 VV ± 15%
50/60Hz - 1,5 VA
N
L
7
8
9
10
a
3x3A@250V V
5A@250VV
L
N
230 VV ± 15%
50/60 Hz - 1,5 VA
2
3
41
5
6 11 12
Fusible 14A T
+
-
VCC GND SCL SDA
BLANC
JAUNE
MARRON
VERT
ProNem Mini
PMI-P
NOIR
Écran
230 VV ± 15%
50/60 Hz - 1,5 VA
ALARME CHAUFFAGE
HUM.
CHAUFFAGE
HUM. ALARME/
Remarque: La broche (noire) de l'écran doit être raccordée au numéro 10 (MASSE) du bornier.
