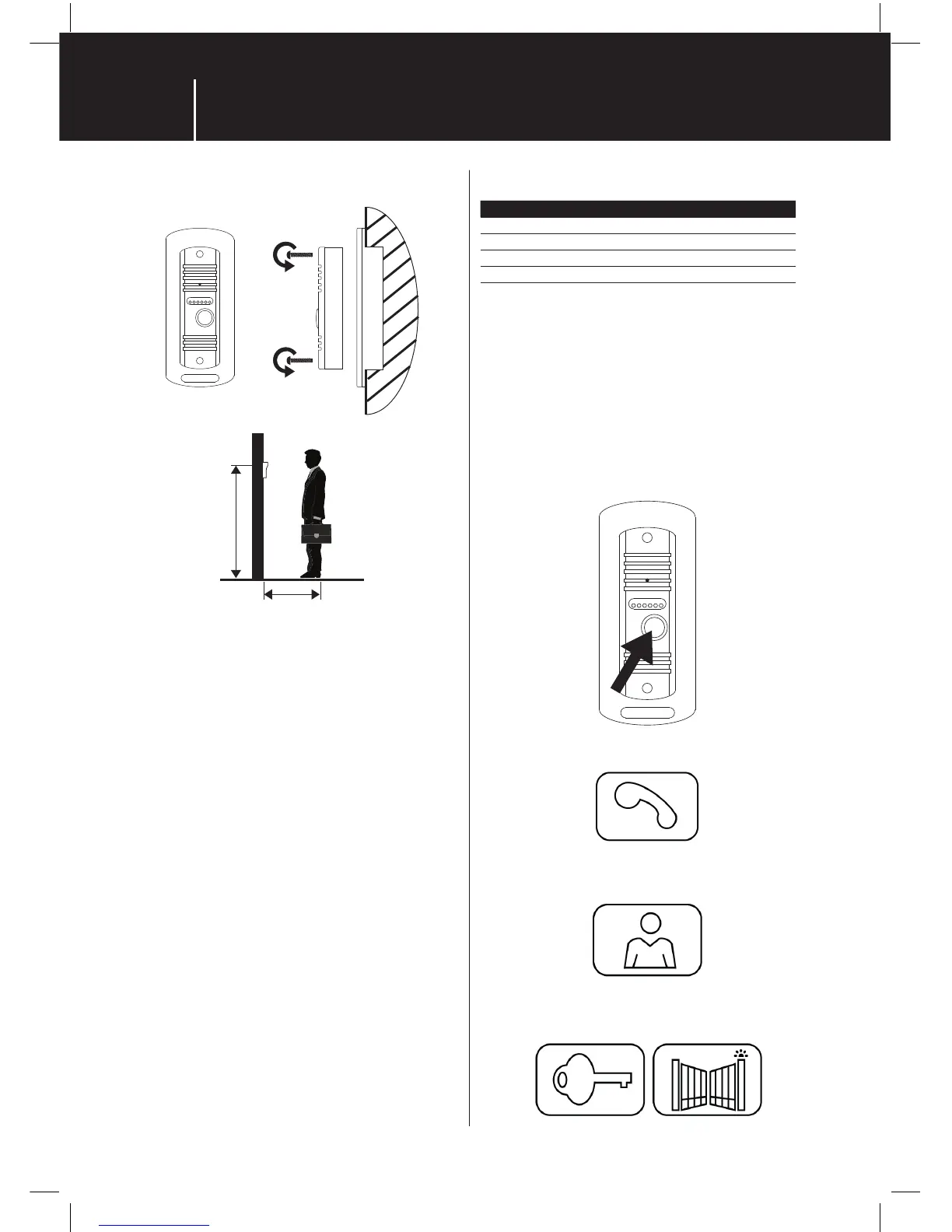

5 | Spôsob montáže dvernej stanice
140 - 170 cm
40 cm
1. Zvoľte vhodné miesto pre montáž a tu pripevnite kryciu
striešku.
2. Montážnym otvorom pretiahnite prívodný kábel
azapojte ho do svorkovnice na zadnej strane dvernej
kamerovej jednotky.
3. Pripojenú dvernú jednotku priskrutkujte pomocou
priložených skrutiek ku krycej strieške.
Dverová stanica na omietke - medzi stenu a dverovú
stanicu naneste vrstvu silikónu, ktorá zamedzí vnikaniu
vlhka pod dverovú stanicu. Silikón by mal byť na horných
a bočných stenách. Spodná musí byť voľná pre odchod
vlhkého vzduchu z priestoru pod dverovou stanicou.
Dverová stanica pod omietkou - priestor medzi montážnou
krabicou a stenou je vhodné vyplniť montážnou penou
atým tepelne odizolovať od okolitej steny.
6 | Parametre prepojovacieho vedenia
Do vzdialenosti 20 m kvalitným káblom UTP CAT.5
(optimálne CAT.6)
Nad 20 m odporúčame kábel SYKFY 5 × 2 × 0,5,
či 10 × 2 × 0,5. Pre dosiahnutie väčšieho prierezu sa káble
zdvojujú, až ztrojujú.
Výsledný prierez vodičov sa riadi tabuľkou:
Priemer jadra vodiča [mm] Vzdialenosť [m]
0,5 20
0,65 50
0,8 70
1 115
V základnom prevedení nie je nutný koaxiálny kábel.
Ten sa odporúča až nad vzdialenosť 100 m.
Pre dlhé zemné vedenie možno použiť telekomunikačný
kábel kategórie TCEPKPFLE.
7 | Obsluha zariadenia
• Pre zazvonenie a vyvolanie obrazu na videotelefóne
zdvernej stanice stlačte tlačidlo na dvernej stanici.
Zvuk z vonku bude tak isto prenesený na monitor.
• Pre prijatie hovoru stlačte na videotelefóne tlačidlo
• Pre okamžité vyvolanie obrazu z dvernej stanice, stlačte
tlačidlo
• Stlačte tlačítko ODOMKNÚŤ pre odomknutie príslušných
dverí alebo otvorenie brány.
SK
SADA VIDEOVRATNIKA
