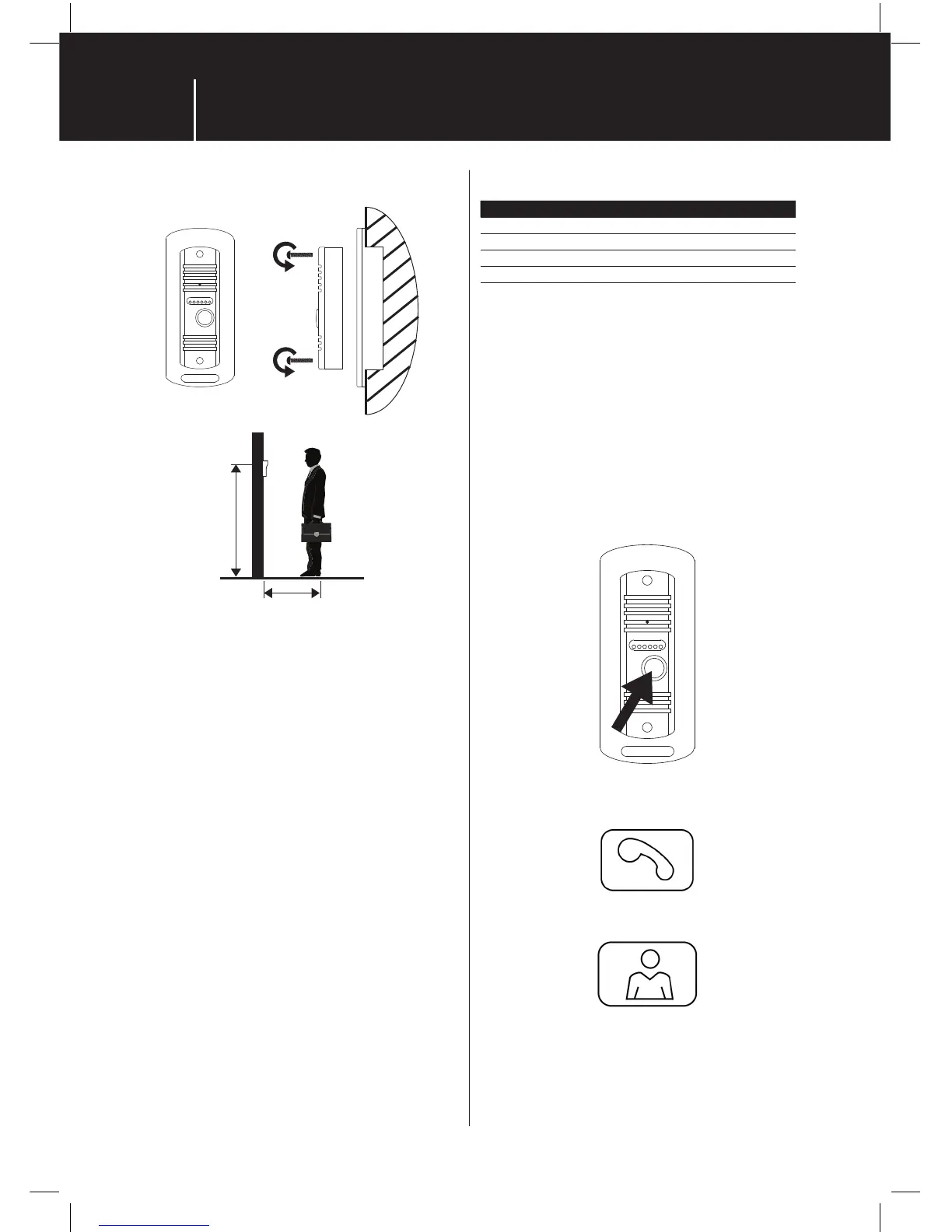

5 | Montageanleitung für die Türstation
140 - 170 cm
40 cm
1. Wählen Sie einen geeigneten Montageort aus und
befestigen Sie hier das Schutzdach.
2. Ziehen Sie das Zuleitungskabel durch die
Montageönung und schließen Sie dieses an der
Klemmleiste auf der Rückseite der Kameraeinheit
fürdie Tür an.
3. Schrauben Sie die angeschlossene Türeinheit
mit den beigefügten Schrauben an das Schutzdach.
Türstation auf Putz – zwischen Wand und Station eine
Schicht Silikon auftragen, die das Eindringen von
Feuchtigkeit unter die Station verhindert. Silikon soll ander
oberen und den seitlichen Seiten sein. Die untere Seite
muss für das Entweichen der feuchten Luft aus dem Raum
unter der Station frei bleiben.
Türstation unter Putz – den Raum zwischen Montagedose
und Wand mit Montageschaum füllen und so eine
Wärmedämmung zwischen Wand und Station schaen.
6 | Parameter der Verbindungsleitung
Bis zu einer Entfernung von 20 m mit einem hochwertigen
„UTP CAT.5“-Kabel (optimal ist CAT.6)
Bei über 20 m empfehlen wir ein SYKFY-Kabel
5 × 2 × 0,5 bzw. 10 × 2 × 0,5. Um einen größeren
Querschnitt zu erzielen, werden die Kabel verdoppelt bis
verdreifacht.
Der finale Leiterquerschnitt richtet sich nach folgender Tabelle:
Leiterkern-Durchschnitt [mm] Entfernung [m]
0,5 20
0,65 50
0,8 70
1 115
In der Grundausführung ist kein Koaxialkabel erforderlich.
Dieses wird erst bei einer Entfernung von über 100 m
empfohlen.
Für die langen Erdungsleitungen sind die
Telekommunikationskabel der Kategorie TCEPKPFLE zu
verwenden.
7 | Bedienung der Anlage
• Zum Klingeln und Auslösen der Anzeige von der
Türstation auf dem Videotelefon betätigen Sie die Taste
auf der Türstation. Der Ton von außen wird auch zum
Monitor geliefert.
• Zur Annahme des Gesprächs betätigen Sie auf dem
Videotelefon die Taste
• Zum sofortigen Auslösen der Anzeige von der Türstation
zum betreenden Sie die Taste
• Die UNLOCK-Tasten drücken, um die entsprechende Tür
freizugeben oder das Tor zu önen.
