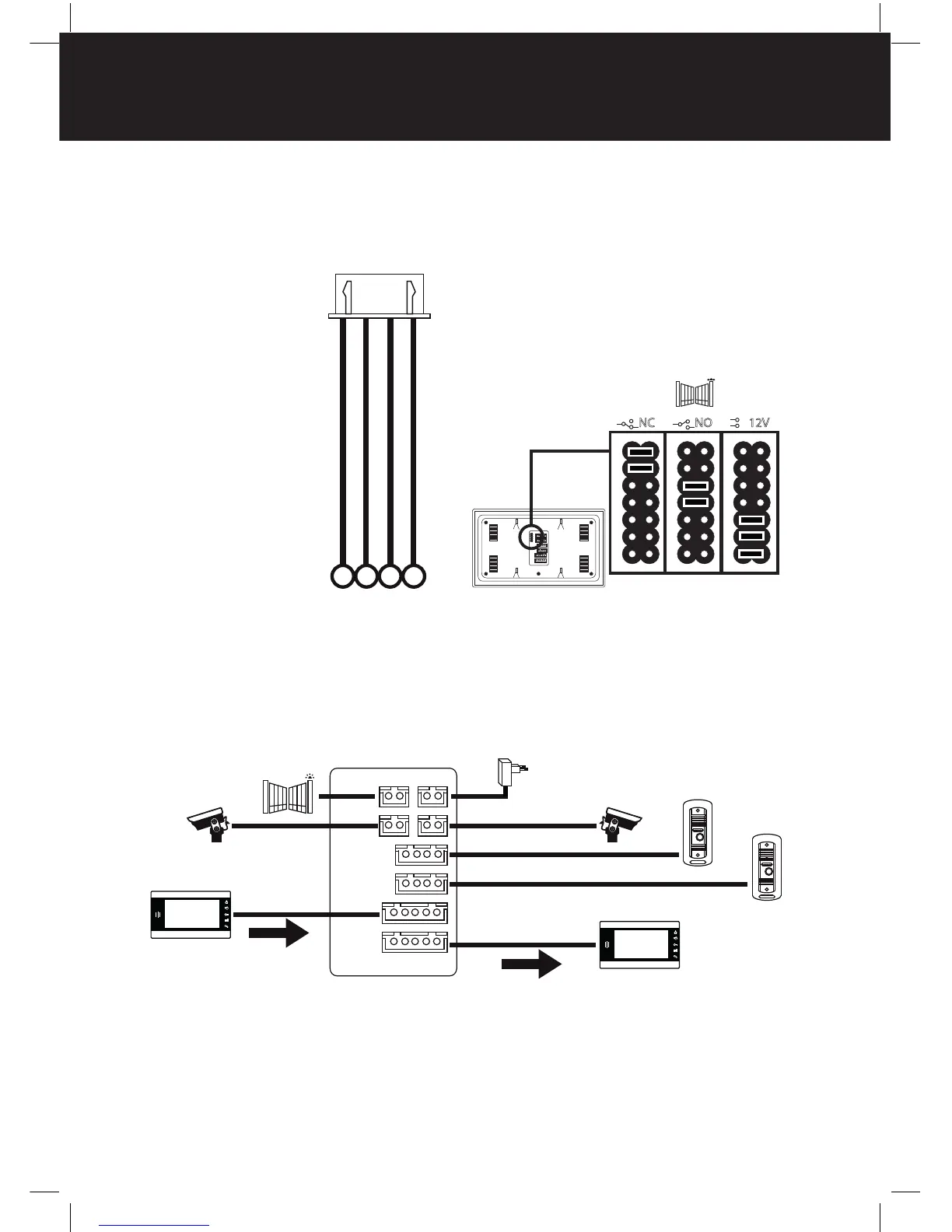

4 | Schaltschema der Türvideoanlage
Beschreibung der Anschlussklemmen:
1 | Audio – weiß
2 | GND – schwarz
3 | Video – Bernstein
4 | Versorgung 12 V – rot
1 2
1
2
1 2 3 4
12VNC NO
