DE
VIDEO-TURSPRECHANLAGE SET
1 | Lieferumfang
Videomonitor 1×
Montagerahmen für das Videotelefon 1×
Kameraeinheit für die Tür 1×
Versorgungsquelle 1×
Befestigungsschrauben 6×

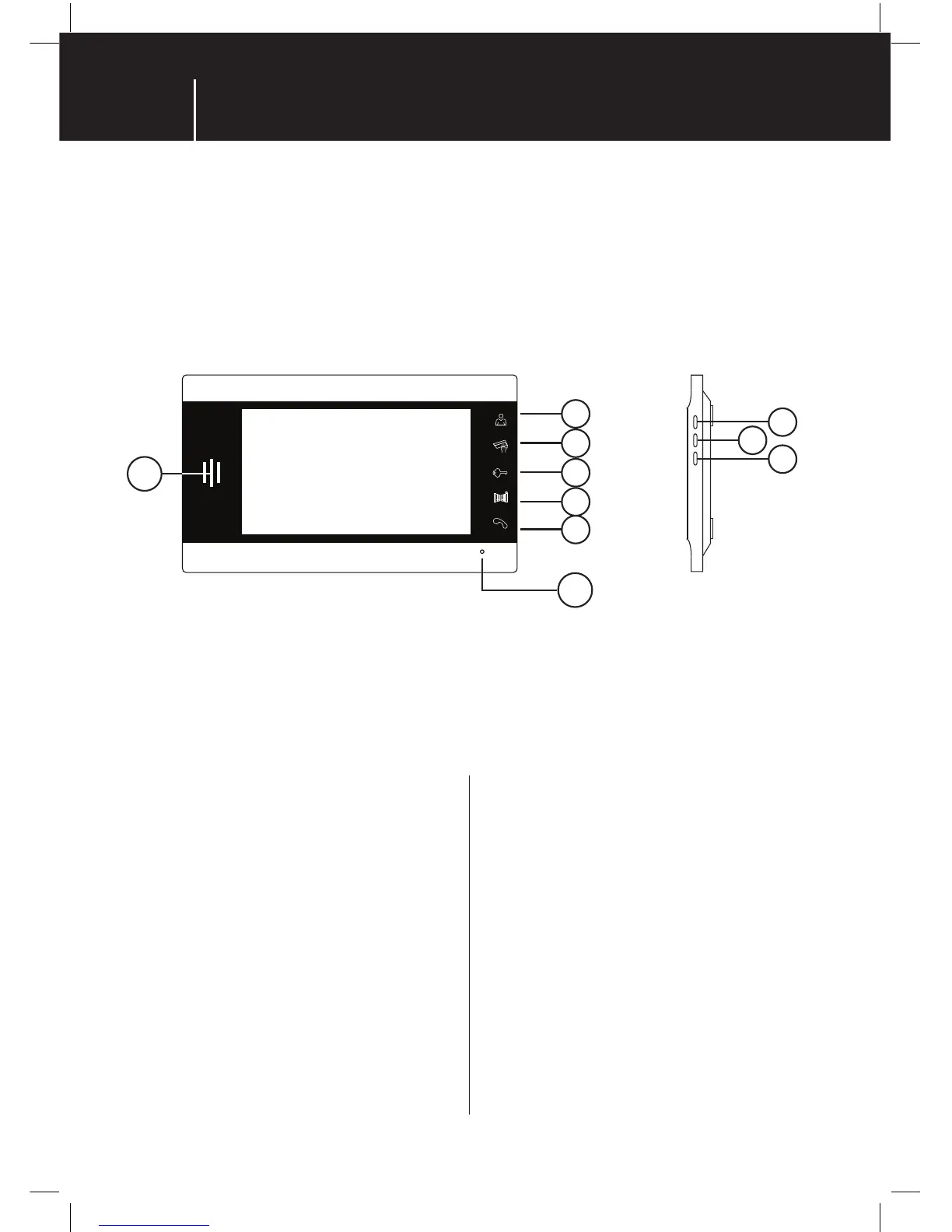

2 | Technische Beschreibung des Videomonitors
3 | Installation
1 | Festlegung des Installationsortes für den Monitor
Wählen Sie den Ort zur Installation des Gerätes auch
unter Berücksichtigung des Kabelverlaufs aus. Es wird
empfohlen, das Gerät ungefähr in Augenhöhe des
Benutzers zu installieren.
2 | Installation des Montagerahmens
unter dem Videotelefon
Halten Sie die Halterung an der Montagestelle an und
markieren Sie die Montageönungen, welche Sie
anschließend bohren. In der Mitte der Halterung ist eine
ausreichend große Önung für die Kabelzuleitungen zum
Monitor zu errichten (Kabel von der Kamera sowie Kabel
von der Versorgungsquelle). Befestigen Sie die Halterung
mit Schrauben beziehungsweise mit Dübeln.
1 | lautsprecher
2 | monitor (Aktivierung desBildschirms)
3 | CCTV-Kameras
4 | türschloss 1 oder 2 entriegeln
5 | tor entriegeln
6 | sprechen / Auegen
7 | mikrofon
8 | ↑
9 | OK/menu
10 | ↓
1
7
10
8
9
2
3
4
5
6
3 | Kabelanschluss
Schließen Sie die Kamera mit dem Kabel an den Monitor
an, welches Sie bei beiden Geräten in die beschriebenen
Anschlussklemmen stecken.
4 | Aufhängen des Monitors
Drücken Sie den Monitor leicht in der Form an die
Halterung, dass die Vorsprünge in den ovalen Önungen
auf der Monitorrückseite einrasten. Die Befestigung des
Monitors erfolgt, indem dieser leicht nach unten gedrückt
wird.
5 | Anschluss des Gerätes ans Netz
Schließen Sie die Versorgungsquelle an das Netz an,
welches den Geräteparametern von 230 V/50 Hz entspricht.
Schließen Sie den Versorgungsstecker (den
Quellenausgang) an die beschriebenen Buchsen auf der
Rückseite des Videomonitors an.
