SET VIDEOTELEFON
1 | Conținutul pachetului
ecran video 1 buc
ramă de montaj pentru videointerfon 1 buc
unitate video de ușă 1 buc
sursa de alimentare 1 buc
șuruburi de xare 6 buc
2 | Descierea tehnică a ecranului video
3 | Instalarea
1 | Stabilirea locului de instalare a ecranului
Alegei locul de instalare a aparatului, având în vedere
și amplasarea cablurilor. Se recomandă amplasarea
aparatului la cca înălimea ochilor utilizatorului.
2 | Instalarea ramei de montaj sub videointerfon
La locul montajului amplasai suportul și marcai locul
pentru găurile de montaj și executai-le. La mijlocul
suportului trebuie executată o deschizătură destul de mare
pentru aducerea cablurilor la ecran (cablul de la cameră,
cablul de la sursa de alimentare). Fixai suportul cu ajutorul
șuruburilor, eventual folosii dibluri.

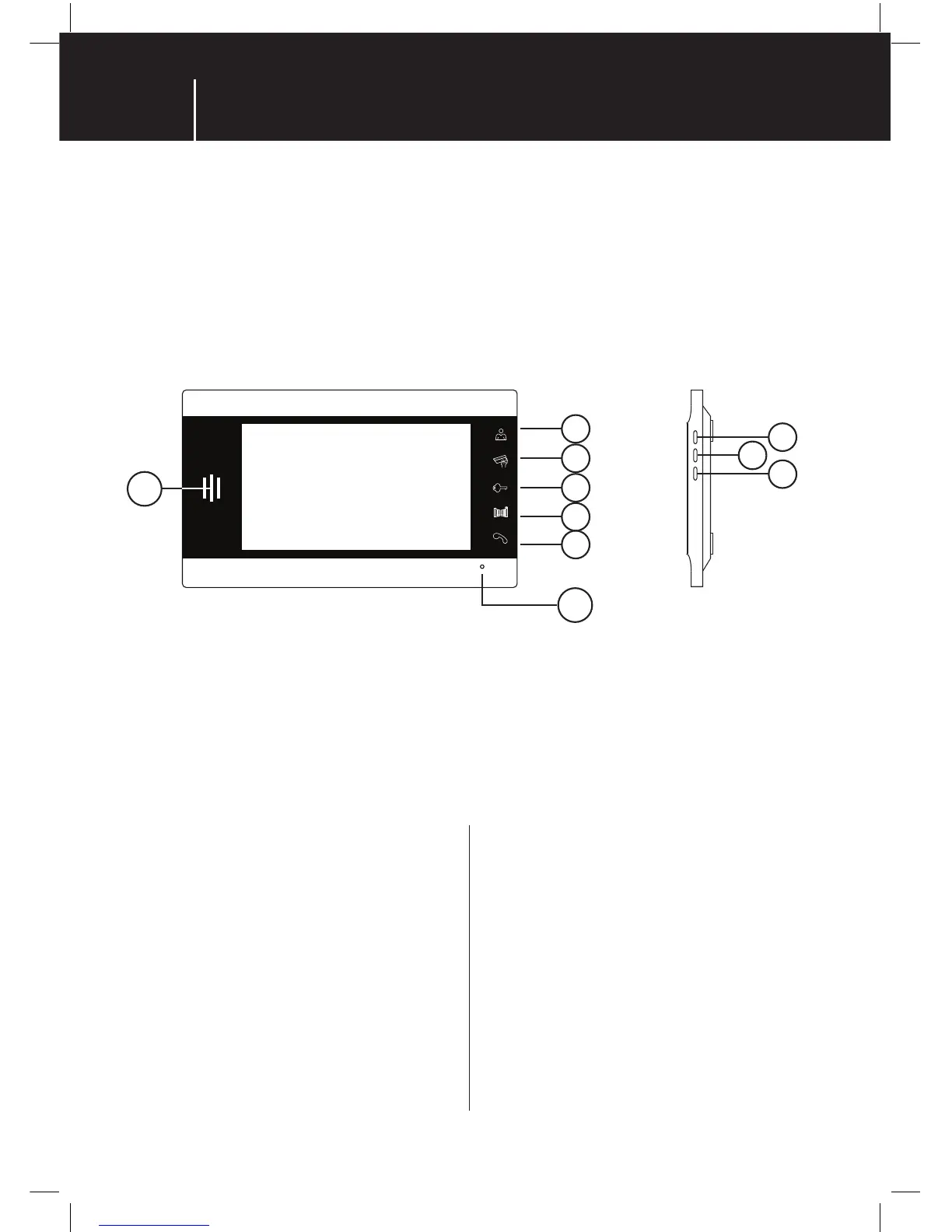

1 | difuzor
2 | ecran (activarea imaginii)
3 | camere CCTV
4 | deblochează yala 1 sau 2
5 | deblochează poarta
6 | vorbii / închidei
7 | microfon
8 | ↑
9 | OK/menu
10 | ↓
1
7
10
8
9
2
3
4
5
6
3 | Conectarea cablurilor
Conectai camera la ecran cu cablul, pe care îl glisai
peambele dispozitive în bornele marcate.
4 | Fixarea ecranului
Ecranul îl presăm ușor spre suport, astfel încât
proeminenele să intre în deschizăturile ovale pe partea din
spate a ecranului. Fixarea ecranului o nalizăm prin glisarea
nă a acestuia în jos.
5 | Conectarea aparatului la rețea
Sursa de alimentare o conectai la reeaua corespunzătoare
parametrilor aparatului 230 V/50 Hz.
Conectorul de alimentare (ieșirea sursei) îl conectai
laslotul marcat pe partea din spate a ecranului video.
