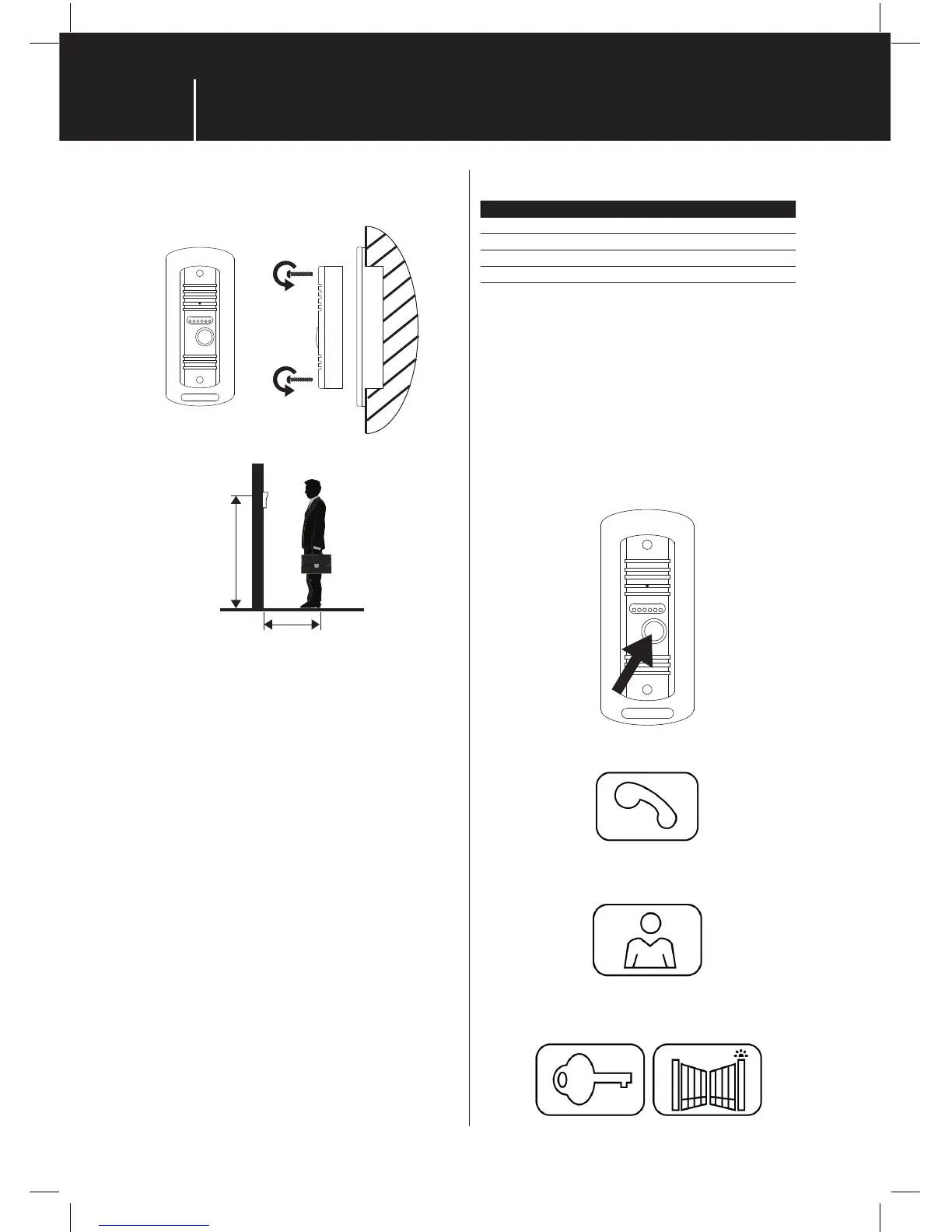

5 | Az ajtóra szerelhető egység
összeállítása
140 - 170 cm
40 cm
1. Válasszon egy megfelelő helyet, és rögzítse oda
avédőtetőt!
2. Húzza át a tápkábelt a rögzítőkeret nyílásán,
éscsatlakoztassa a kameraegység hátulján levő
terminálhoz!
3. Rögzítse a bekötött ajtóra szerelhető egységet
avédőtetőhöz a mellékelt csavarok segítségével!
Ajtóegység a vakolaton – a fal és az ajtóegység közé
vigyen fel egy réteg szilikont, ami megakadályozza, hogy
anedvesség behatoljon a ajtóegység alá. A szilikon a felső
és az oldalsó falakon legyen. Alul szabadon kell hagyni,
hogy a nedves levegő távozni tudjon a ajtóegység alól.
Ajtóegység a vakolat alatt – a fal és a szerelődoboz közti
teret érdemes kitölteni szerelőhabbal, és ezzel hőszigetelni
a környező faltól.
6 | Az összekötött kábelek paraméterei
20 m alatti távolságnál használjon UTP CAT.5 kábelt
(optimális esetben CAT.6-ot)!
20 m feletti távolságnál SYKFY 5 × 2 × 0,5 vagy
10 × 2 × 0,5 kábelt javasolunk. Nagyobb átmérőt érhet el,
ha a kábeleket duplán vagy triplán húzza be.
A kábelek végleges átmérőinek táblázata:
Kábelmag átmérője [mm] Távolság [m]
0,5 20
0,65 50
0,8 70
1 115
Egyszerű beszerelés esetén koaxiális kábelre nincs szükség.
Koaxiális kábelt csak 100 m távolság felett érdemes
használni.
Nagy távolságon föld alatt vezetett kábel esetén javasoljuk
TCEPKPFLE kategóriájú kommunikációs kábel használatát.
7 | A készülék működése
• A csengő megszólaltatásához és a videotelefon képének
megjelenítéséhez nyomja meg az ajtóra rögzített egység
gombját! A kinti hang a központba is továbbítódik.
• A hívás fogadásához nyomja meg a videotelefon gombját!
• Ugyanezzel a gombbal azonnal megjelenítheti az ajtóra
szerelt egység kamerájának képét.
• Nyomja meg az UNLOCK gombokat a megfelelő ajtó vagy
a kapu nyitásához.
