Emos H2013 - Zawartość Opakowania

14
15
1 | Zawartość opakowania
monitor video 1 szt.
ramka montażowa do videotelefonu 1 szt.
jednostka z kamerą do drzwi 1 szt.
zasilacz 1 szt.
śruby mocujące 6 szt.

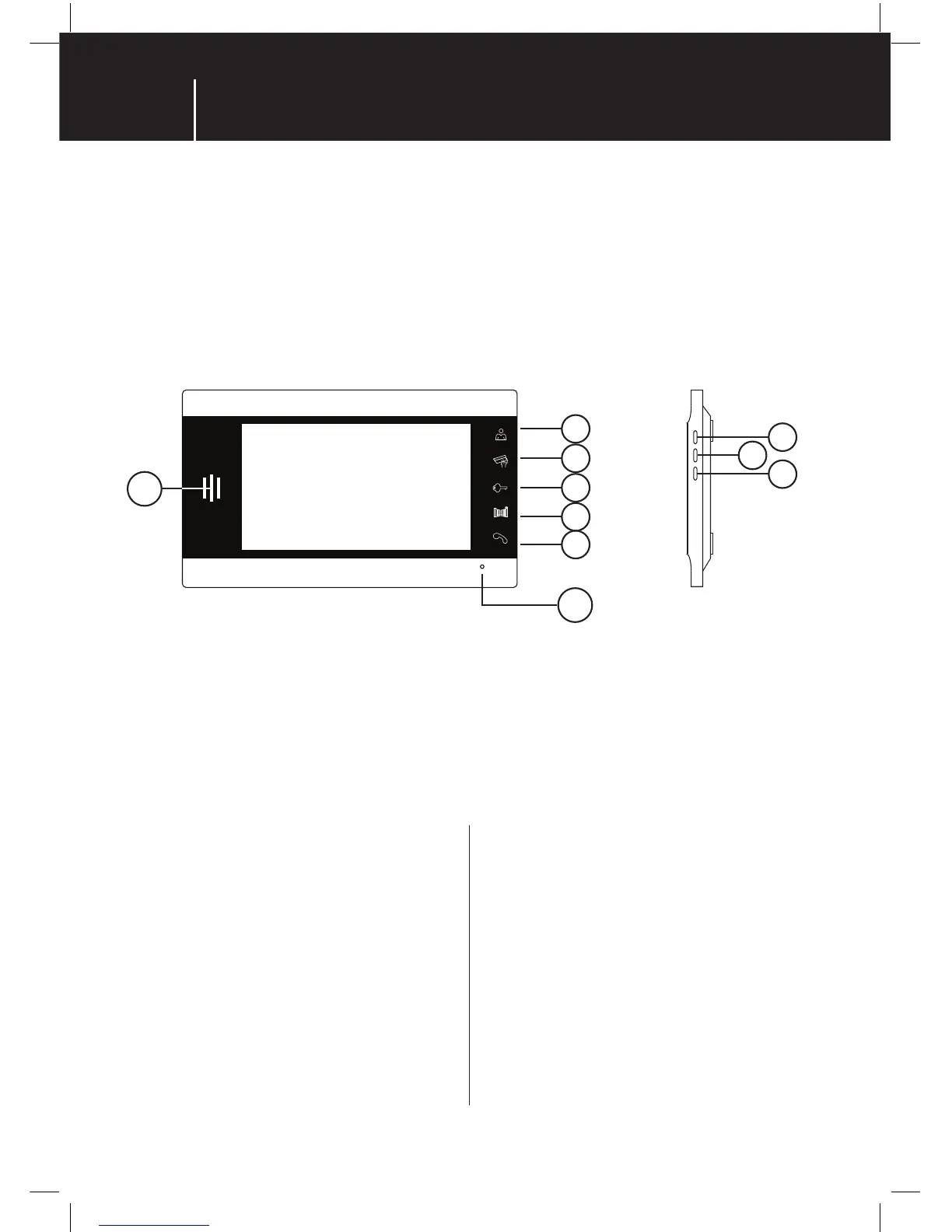

2 | Opis techniczny monitora video
3 | Instalacja
1 | Wybór miejsca do instalacji monitora
Wybieramy miejsce do instalacji urządzenia
zuwzględnieniem długości przewodu. Zaleca się
umieszczenie urządzenia na wysokości oczu użytkownika.
2 | Instalacja ramki montażowej pod videotelefon
W miejscu montażu przykładamy do ściany uchwyt
izaznaczamy miejsca otworów montażowych, w których
następnie je wiercimy. Po środku uchwytu trzeba wykonać
dostatecznie duży uchwyt do przeciągnięcia przewodów
do monitora (przewód od kamery do zasilacza). Uchwyt
mocujemy za pomocą śrub, ewentualnie korzystamy
zkołków rozporowych.
1 | głośnik
2 | monitor (aktywacja obrazu)
3 | kamery CCTV
4 | otwórz zamek 1 lub 2
5 | otwórz bramę
6 | rozmowa / zakończ
7 | mikrofon
8 | ↑
9 | OK/menu
10 | ↓
1
7
10
8
9
2
3
4
5
6
3 | Podłączenie przewodów
Kamerę łączymy z monitorem przewodem, który w obu
urządzeniach podłączamy do opisanych zacisków.
4 | Zawieszanie monitora
Monitor lekko dociskamy do uchwytu tak, aby jego
zaczepy trały w owalne otwory w tylnej części monitora.
Lekko dociskamy monitor w dół tak, aby został pewnie
zamocowany.
5 | Podłączenie urządzenia do sieci
Zasilacz podłączamy do sieci o parametrach zgodnych
zdanymi urządzenia, czyli 230 V/50 Hz.
Złącze zasilające (wyjście zasilacza) podłączamy
doopisanych zacisków w tylnej części monitora video.
PL
ZESTAW WIDEODOMOFONU
