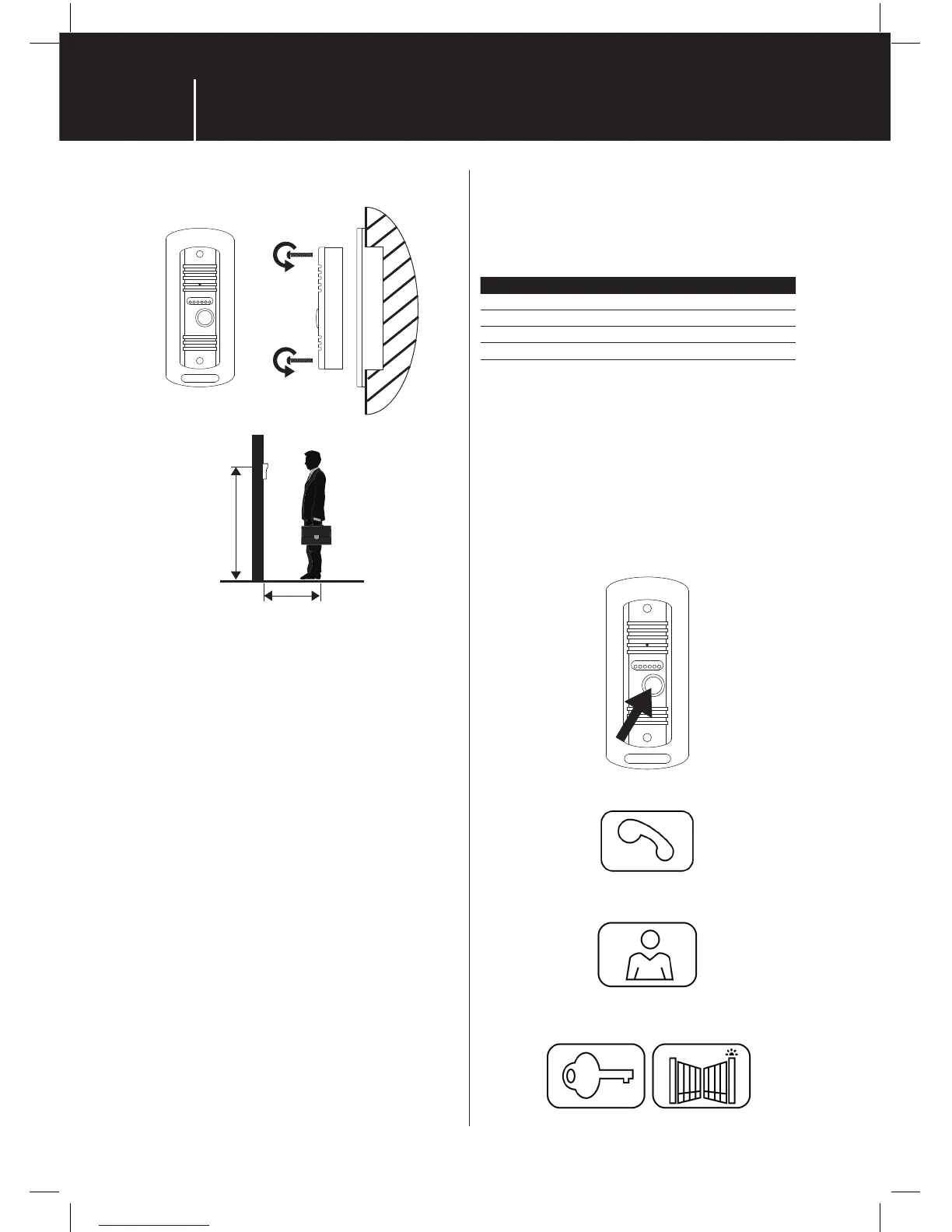

5 | Sposób montażu stacji przy drzwiach
140 - 170 cm
40 cm
1. Wybieramy odpowiednie miejsce do montażu
iprzymocowujemy w nim dolną część stacji.
2. Przez otwór montażowy przeciągamy przewód
zasilający i podłączamy go do listwy zaciskowej
znajdującej się w tylnej części obudowy jednostki
zkamerą, którą montujemy przy drzwiach.
3. Podłączoną jednostkę przykręcamy za pomocą wkrętów
do dolnej części obudowy przymocowanej do ściany.
Stacja montowana przy drzwiach na tynku – pomiędzy
ścianę i stację wprowadzamy warstwę silikonu, która
zapobiega przenikaniu wilgoci pod stację przy drzwiach.
Silikon powinien być również nałożony na górną ściankę
i na ścianki boczne. Dolna ścianka musi pozostać wolna
ze względu na odprowadzanie wilgotnego powietrza
zprzestrzeni pod stacją zamontowaną przy drzwiach.
Stacja montowana przy drzwiach pod tynkiem – przestrzeń
pomiędzy puszką montażową, a ścianą dobrze jest
wypełnić pianką montażową i w ten sposób odizolować
jącieplnie od sąsiedniego muru.
6 | Parametry instalacji przewodowej
Do odległości do 20 m stosujemy dobrej jakości przewód
UTP CAT.5 (optymalnie CAT.6)
Dla odległości ponad 20 m zalecamy przewód SYKFY
5 × 2 × 0,5 albo 10 × 2 × 0,5. Dla osiągnięcia większego
przekroju, żyły można łączyć po dwie albo trzy
wrównoległy sposób.
Przy doborze przekroju przewodów kierujemy się
następująca tabelką:
Przekrój żyły przewodu [mm] Odległość [m]
0,5 20
0,65 50
0,8 70
1 115
W wykonaniu podstawowym przewód koncentryczny
nie jest wymagany. Zaleca się go dopiero przy odległości
przekraczającej 100 m.
Do dłuższych instalacji w ziemi zaleca się zastosować
przewód telekomunikacyjny kategorii TCEPKPFLE.
7 | Obsługa urządzenia
• Aby zadzwonić i wyświetlić obraz ze stacji przy drzwiach
navideotelefonie naciskamy przycisk w stacji przy drzwiach.
Również dzwięk z zewnątrz jest dostarczany do monitora.
• Aby odebrać rozmowę naciskamy przycisk na videotelefonie
• Aby wyświetlić obraz ze stacji przy drzwiach, naciskamy
przycisk
• Naciśnij przyciski UNLOCK do otwarcia podłączonych
drzwi lub otwarcia bramy.
