SI
VIDEO DOMOFON SET
1 | Vsebina seta
video monitor 1 kos
montažni okvir za videotelefon 1 kos
vratna enota kamere 1 kos
napajalni vir 1 kos
pritrdilni vijaki 6 kos

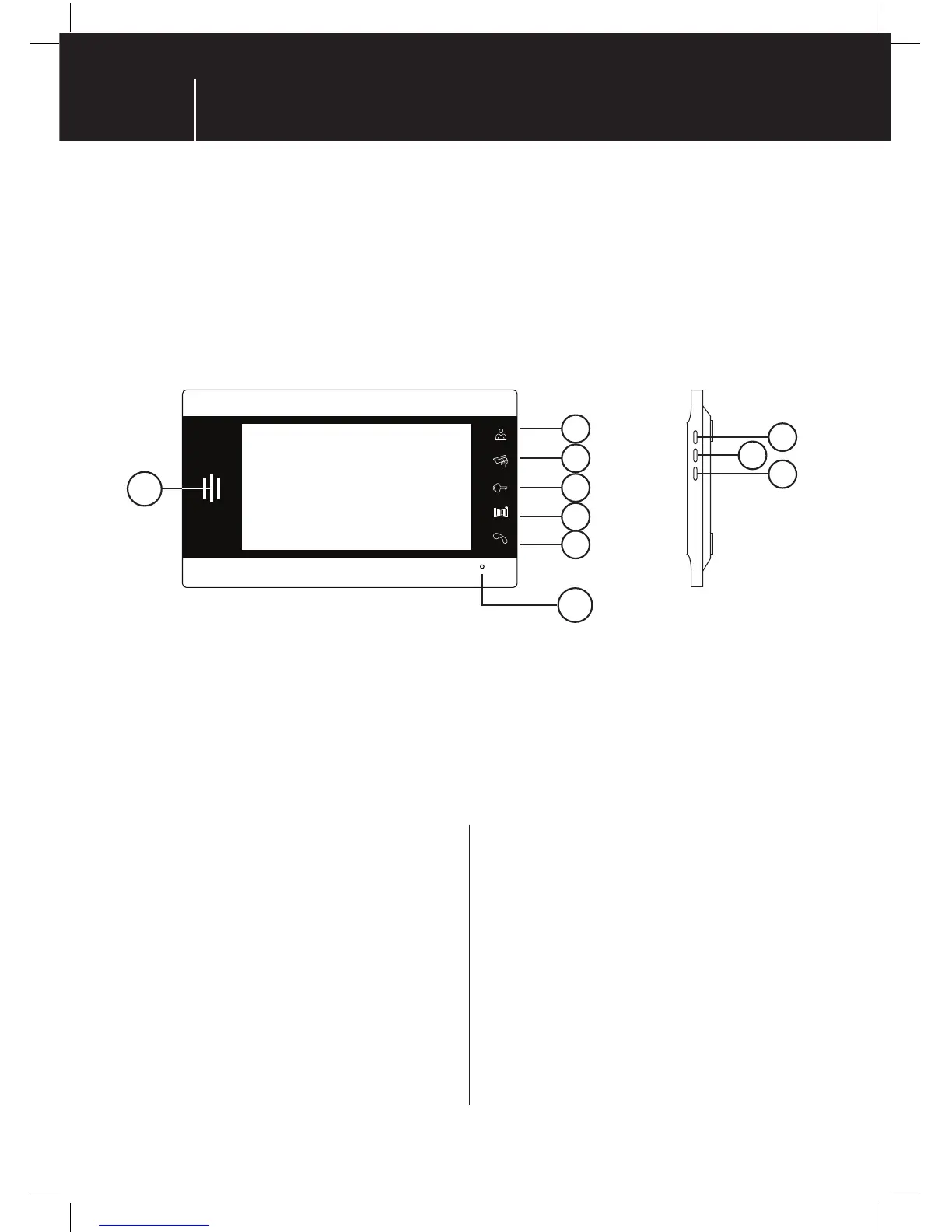

2 | Tehnični opis video zaslona
3 | Namestitev
1 | Določitev mesta namestitve zaslona
Ob izbiri mesta za montažo naprave ne pozabite tudi
navgrajene vodnike. Priporočamo, da napravo
namestite v višini oči bodočega uporabnika.
2 | Namestitev montažnega okvira videotelefona
Na mesto montaže položite držalo, označite mesta
montažnih odprtin in jih izvrtajte.
V sredini držala je potrebno napraviti dovolj veliko
odprtino za dovod vodnikov za monitor (vodnik
kamere, vodnik vira napajanja). Držalo pritrdite s pomočjo
vijakov, oziroma uporabite zidne vložke.
1 | zvočnik
2 | monitor (aktivacija slike)
3 | CCTV kamere
4 | zaklepanje 1 ali 2 odklepanje
5 | vrtna vrata
6 | Pogovor / prekinitev
7 | mikrofon
8 | ↑
9 | OK/menu
10 | ↓
1
7
10
8
9
2
3
4
5
6
3 | Priključitev vodnikov
Kamero priključite k monitorju z vodnikom, ki ga vstavite
voznačene vzmetne priključne sponke.
4 | Obešenje monitorja
Monitor pritisnite k držalu tako, da zobje zaskočijo v ovalne
odprtine na zadnji strani monitorja. Z rahlim pritiskanjem
monitorja navzdol ga boste pritrdili.
5 | Priključitev naprave v omrežje
Ir napajanja priključite v omrežje, ki odgovarja parametrom
naprave, 230 V/50 Hz.
Napajalni konektor (izstop vira) priključite v označeno
vtičnico na zadnji strani video-monitorja.
