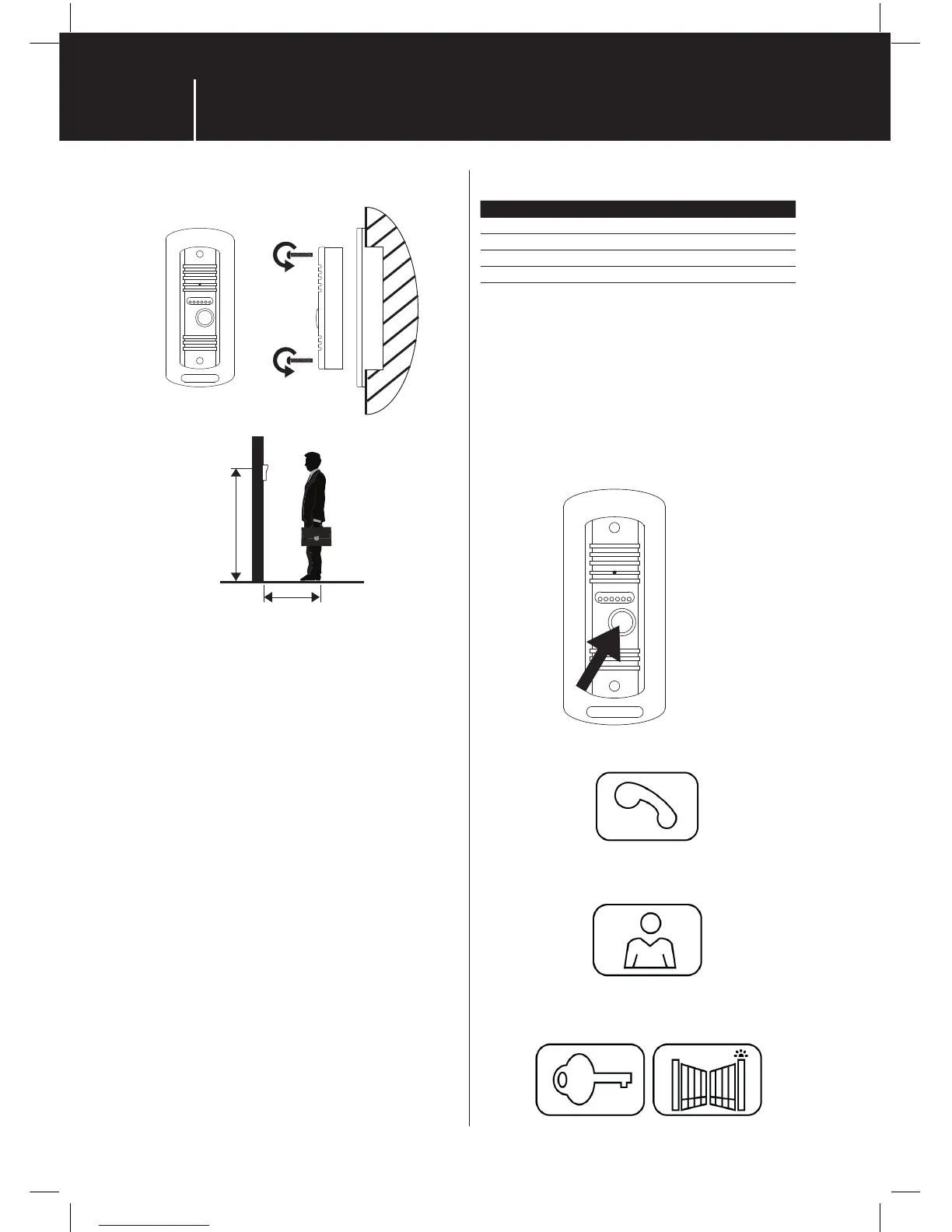

5 | Způsob montáže dveřní stanice
140 - 170 cm
40 cm
1. Zvolte vhodné místo pro montáž a zde připevněte
krycí stříšku.
2. Montážním otvorem protáhněte přívodní kabel
azapojte jej do svorkovnice na zadní straně dveřní
kamerové jednotky.
3. Připojenou dveřní jednotku přišroubujte pomocí
přiložených šroubů ke krycí stříšce.
Dveřní stanice na omítce – mezi zeď a dveřní stanici
naneste vrstvu silikonu, která zamezí vnikání vlhka pod
dveřní stanici. Silikon by měl být na horní a bočních
stěnách. Spodní musí být volná pro odchod vlhkého
vzduchu z prostoru pod dveřní stanicí.
Dveřní stanice pod omítkou – prostor mezi montážní
krabicí a stěnou je vhodné vyplnit montážní pěnou a tím
tepelně odizolovat od okolní zdi.
6 | Parametry propojovacího vedení
Do vzdálenosti 20 m kvalitním kabelem UTP CAT.5
(optimálně CAT.6)
Nad 20 m doporučujeme kabel SYKFY 5 × 2 × 0,5,
či 10 × 2 × 0,5. Pro dosažení většího průřezu se kabely
zdvojují, až ztrojují.
Výsledný průřez vodičů se řídí tabulkou:
Průměr jádra vodiče [mm] Vzdálenost [m]
0,5 20
0,65 50
0,8 70
1 115
V základním provedení není nutný koaxiální kabel.
Ten se doporučuje až nad vzdálenost 100 m.
Pro dlouhá zemní vedení lze použít telekomunikační kabel
kategorie TCEPKPFLE.
7 | Obsluha zařízení
• Pro zazvonění a vyvolání obrazu na videotelefonu
zdveřní stanice, stiskněte tlačítko na dveřní stanici.
Zvuk z venku bude rovněž přenesen na monitor.
•
• Pro přijetí hovoru stiskněte na videotelefonu tlačítko
• Pro okamžité vyvolání obrazu ze dveřní stanice, stiskněte
tlačítko
• Stiskněte tlačítka ODEMKNOUT pro odemčení příslušných
dveří nebo otevření brány.
CZ
SADA VIDEOVRATNÉHO
