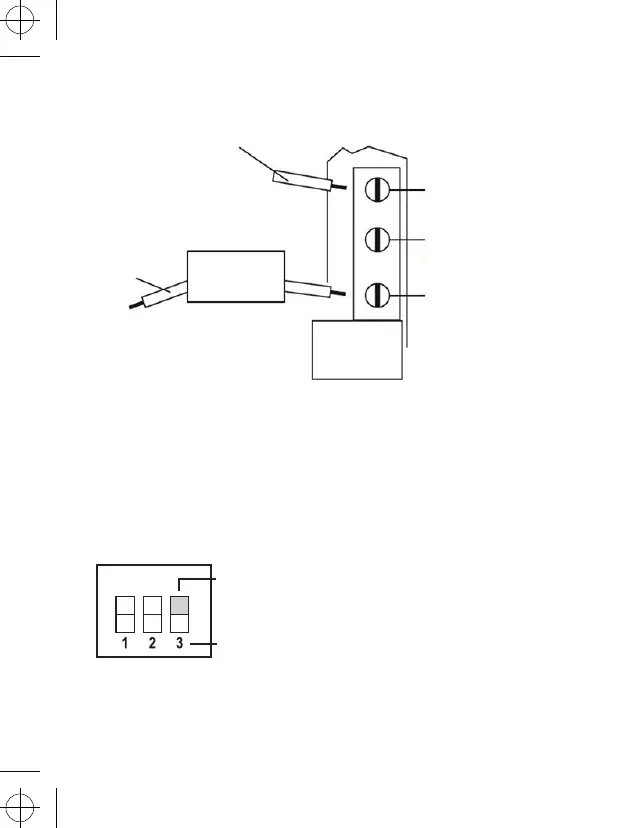

Zapojovací schéma
Live - připojení napájení
Neutral
nulový vodič
Vytápění
nebo
chlazení
Max.5(3)A
COM - kontakt spínače
Uzemnění
NO - spínaný kontakt
Výběr ohřívacího/klimatizačního systému
Před výběrem systému odstraňte kryt ovládací jednotky. Na plošném spoji ovládací jednotky jsou umístěny přepínače
typu DIP.
Tyto 3 přepínače se používají ke kontrole rozptylu a přepínání topného/klimatizačního systému. Nastavte přepínač
DIP (pozice 3)
v závislosti na vaší volbě topného či klimatizačního systému, jak je znázorněno na následujícím diagramu.
On
Zapnuto: vytápění
Vypnuto: klimatizace
