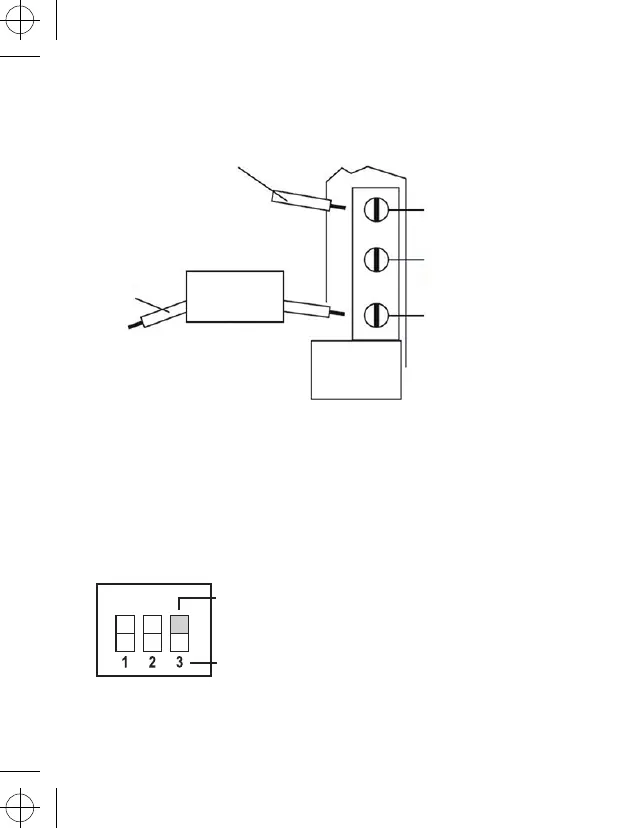

Шема прикључења
Live - прикључење напајања
Neutral
- нулти проводник
Грејање
или
хлађење
Макс. 5(3)A
COM - контакт прекдиача
Уземљење
NO - склопни контакт
Бирање система грејања/климатизације
Пре бирања система скините покров управљачке јединице. На равном споју управљачке јединице налазе се
прекидачи типа DIP.
Ова 3 прекидача користе се за контролу диференције и пребацивање система грејања/климатизације. Подесите
прекидач DIP (позиција 3)
у зависности на ваш избор система грејања или климатизације, као што се може видети на дијаграму.
On
Укључено: грејање
Искључено: климатизација
